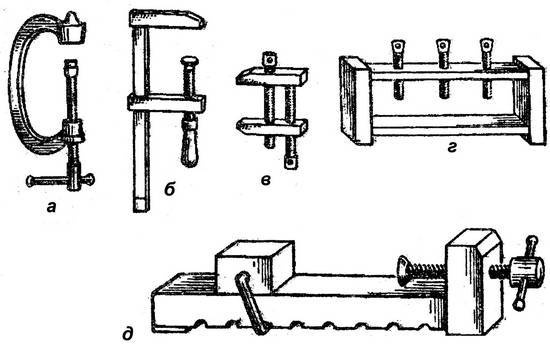

Рис. 3.18. Струбцины: а – обычная; б – с передвижным винтом; в – параллельная; г – хомутовая; д – вайма
Чтобы предохранить руки от ударов и мозолей, советую иметь у рабочего места кожаные перчатки; пальцы у них наполовину срежьте, на ладони левой перчатки сделайте отверстия-отдушины, на правую приклейте дополнительное утолщение. Пришейте утолщение и над основанием указательного пальца левой перчатки – на него нередко приходится удар киянки.
Струбцины
Если необходимо как можно более плотно прижать друг к другу поверхности двух и более деталей при склеивании или неподвижно закрепить на рабочем столе или верстаке заготовку, подлежащую распиливанию, обработке инструментом, без струбцины не обойтись.
Промышленность выпускает металлические и деревянные струбцины различной конструкции и размеров. Самая простая – П-образная с винтом и ручкой (рис. 3.18, б). Параллельная струбцина имеет 2 бруска и 2 винта (рис. 3.18, в).
Рис. 3.19. Металлические скобки для соединения досок, брусков
Для склеивания широких плоскостей, каркасов для больших рам используют вайму, имеющую длину до 150 см (рис. 3.18, д). Резчики нередко изготавливают ее собственноручно.
Зажимая доски между металлическими плоскостями струбцин и тисков, используйте резиновые или фанерные прокладки, чтобы не помять поверхности заготовок. Будьте внимательны также, когда обрабатываете режущим инструментом заготовку, закрепленную в металлических струбцинах и тисках. По неосторожности можно затупить режущую кромку резца о металл.
Иногда склеиваемые детали стягивают при помощи широкой медицинской резинки, приобретенной в аптеке. Пригодятся и достаточно прочные шнур или веревка, металлические скобки.
Стусло
Когда требуется распилить брусок, рейку, багет под определенным углом, применяют стусло – приспособление, крепко сколоченное из трех достаточной длины досочек, одна из которых является дном, а две другие – параллельные боковые стенки. В последних сделаны пропилы под разными углами – 45°, 90° и др. Брусок, предназначенный для распила, размечают, вставляют в стусло разметкой к необходимому пропилу. В него вставляют пилу. При работе со стуслом лучше всего использовать пилу с тонким полотном и мелким зубом.
Слесарный инструмент
Слесарный инструмент найдется в каждом доме, ибо в домашнем хозяйстве порой требуется ремонт, и без набора инструмента-помощника не обойтись. Часть его понадобится и резчику по дереву. Прежде всего это тиски для удержания и склеивания заготовок. Затем молоток – без него сложно забить гвоздь в доску. Кусачки и плоскогубцы помогут в обработке и даже изготовлении металлической фурнитуры. Отверткой удобно затягивать шурупы, соединяющие деревянные детали. Не забудьте приобрести или сделать из хорошей стали трехгранное шило. Всего не перечислишь! Сама работа, приходящий со временем опыт и мастерство будут подсказывать, с помощью какого основного и подсобного инструмента можно создать задуманное произведение.
Измерительный инструмент
Для вычерчивания эскизов, чертежей, нанесения разметки на заготовку, измерения длины деталей, параметров рельефов, объемов служат разнообразные измерительные и разметочные инструменты.
Линейка длиной 300, 500 мм нужна там, где резчик имеет дело с прямолинейными размерами. Для измерения больших длин пригодятся цельнометаллический и складной метры. Не отказывайтесь и от рулетки, которая нужна при разметке объемных и круглых форм. Рейсмус служит для нанесения параллельных линий, школьный угольник – для вычерчивания углов, столярный – для нанесения линий, перпендикулярных краю. Чертежный циркуль, циркуль с линейкой нужны для нанесения окружностей и дуг. В последнем карандаш заменяют резаком, что дает возможность вырезать овальные формы.
Измерение параметров объемных работ можно произвести кронциркулем. Для определения углов наклона линий приобретите транспортир, а для измерения небольших внутренних и других размеров – штангенциркуль. Думаю, не сделаю открытия, если скажу, что не нарисуешь эскиза, не создашь чертежа без карандаша и чистого листа бумаги (для этого удобен альбом для рисования). Для исправления неточных линий в эскизах, неудавшихся набросков держите на столе ластик.
Для перевода деталей и целых рисунков с эскиза на заготовку не обойтись без копирки, кнопок. Если случилось, что под рукой не оказалось копировальной бумаги, сделайте ее сами. Тонкий лист чистой белой бумаги заштрихуйте без пропусков мягким карандашом – копирка готова. Она даже имеет преимущество над промышленной: ее легко стирать ластиком. При переводе через копирку эскизов и готовых картинок советую не пользоваться карандашом – изображения со временем исказятся, линии разъедутся, детали будут неточными. Вырежьте березовую переводную палочку по форме карандаша, кончик сделайте тонким, но не острым – закругленным. Выручит в работе и прозрачная бумага – калька. Приготовьте также скрепки, не забудьте ножницы.
Электроинструмент
Как уже было сказано, в работе с деревом немалую помощь оказывают механические устройства, приводимые в движение электродвигателями. Они упрощают процесс обработки материала, облегчают труд и сохраняют время.
Особое место в арсенале резчика занимает заточное устройство. Подробно о нем уже было сказано. Оно позволяет, если оснастить мотор разнообразными насадками и приспособлениями, проделывать помимо заточки множество операций.
Электромашину, при необходимости, можно превратить и в самодельный токарный станок.
Для обработки дерева промышленность выпускает множество универсальных и специализированных станков. И все же когда я узнаю, что в доме работают на токарном станке, изготовленном своими руками, то проникаюсь к хозяину особым уважением. Такой станок всегда сделан добротно, с большой любовью и очень удобен при работе.
Тем, кто собирается посвятить свое творчество созданию парковых скульптур, организации детских площадок, выделыванию мебели из кряжей, огромных сувелей, советую приобрести ручную пилу с режущей цепью – на бензиновом моторе или на электроприводе.
Если появилась необходимость шлифовать большие по площади поверхности – шкафы, полки и другие изделия, – приобретите шлифовальную вибрационную машину. Она недорога и значительно облегчит ручной труд.
Для выпиливания ажурных изделий из плоского тонкого материала продаются электролобзики, необходимые для выпиливания сложных, сквозных орнаментов, внутри и по краю заготовки. Электролобзик упрощает и ускоряет процесс пиления.
