Итак, внимательно изучив информацию о водонагревателях и учтя все свои пожелания, вы решили приобрести ту или иную модель водонагревателя.
Как мы уже говорили, электрический водонагреватель требует достаточно большой мощности от электросети, которая может не выдержать таких нагрузок. Говорили также о том, что вода на выходе получается не очень горячая. Естественно, что чем больше мощность нагревателя, тем сильнее он сможет нагреть воду.
Нам нужно рассчитать необходимую мощность нагревателя, используя следующую формулу:
P = Q x (t1-t2) x 0,073,
где Р — мощность. Вт;
Q — проток, л/мин;
t1 - температура на выходе из водонагревателя;
t2 - температура на входе в водонагреватель.
По нормативам, температура холодной водопроводной воды летом составляет 15 °C, зимой — 5 °C.
Подключение электрического водонагревателя
Электрический водонагреватель
Чтобы элементарно принять душ, нужна вода температурой около 40 °C при скорости протока 6 л/мин. Водонагреватель мощностью 6 кВт не дает нужных нам параметров, а, например, нагреватель мощностью 8 кВт может более или менее удовлетворить наши требования. Предельное значение мощности электросети — порядка 8,8 кВт. Прикинув и сложив мощность всех приборов в доме, одновременно потребляющих электричество, соизмерим полученное значение с пороговым значением мощности электросети. Если считаем, что сеть выдержит такую нагрузку, то со спокойной душой приобретаем выбранную модель.
Подключение к водопроводу
Желанный предмет приобретен! Жена в восторге, ей не придется больше мучить свои руки холодной водой. Как мы все-таки привыкли к удобствам, что даже пару недель без горячей воды воспринимаем почти как конец света. Теперь все члены вашей семьи смогут в эти «холодные» дни без проблем мыться, умываться и еще что угодно делать.
Как подключить нагреватель к водопроводу? Элементарно просто. Его можно установить в любом месте, где есть напор воды. Когда вода выключается, сразу выключается и нагреватель. Обычно душевой шланг заменяют водонагревателем. Подкручиваем шланг «входа» к смесителю на место душа, шланг «выхода» подключаем к душевой лейке. Вот и все.
Подключение к электричеству
Важно, чтобы работы проводились профессиональным мастером, потому что мы не можем рисковать своей жизнью и надеяться на авось. Цена ошибки — человеческая жизнь. Проточный водонагреватель подключаем непосредственно к электрическому щитку, а не к розетке, как это было с другими приборами. Подключение сразу к розетке возможно лишь в случаях, если электросеть заземлена. Но поскольку в наших квартирах электросеть не имеет заземления, то поступим следующим образом.
Итак, для подключения нагревателя к электрощитку применяется трехжильный кабель. Теперь подключаем нагреватель к автомату и УЗО либо применяем устройство, совмещающее характеристики этих двух приборов. — дифференциальный отключатель. Не забываем учитывать силу тока и ток утечки. Некоторые инструкции рекомендуют выбирать величину силы тока 30 мА. но я советую подстраховаться и взять 10 мА. Так будет спокойнее, не дай бог током шибанет, да еще слабого сердцем человека, неприятностей не оберешься. Итак, выбираем дифференциальный отключатель с током утечки 10 мА.
Затем разбираем нагреватель, находим клеммную колодку с разноцветными проводками. Такие проводки имеют разные веселенькие цвета не для развлечения, а потому что каждый цвет имеет свой смысл. Это всемирно принятая система цветового обозначения проводов: желто-зеленый цвет обозначает заземление, голубой — ноль, красный, коричневый или белый — фазу. Соединяя проводки одинаковых цветов, мы гарантируем себе безопасность, согласитесь, это очень удобно. Установку УЗО в электрический щиток должен производить электрик, так как это дело касается не только вас, но и еще многих соседей по подъезду, ведь у всех них нужно вырубить электричество.

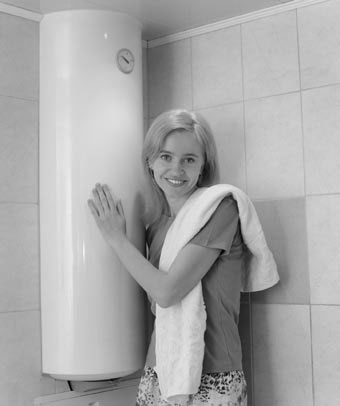

Подключение накопительного водонагревателя
Основные параметры накопительного водонагревателя — это объем резервуара и мощность потребления.
Предлагается два вида расчетов.
Первый, самый простой. В табл. 6.1 даны параметры в зависимости от количества членов семьи и типа водозаборных точек.

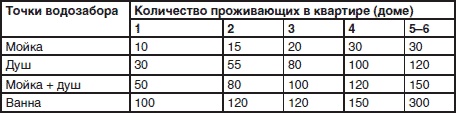

Таблица 6.1. Требуемый объем резервуара водонагревателя, л
Второй вид расчета сложнее, так как он учитывает еще и разные виды операций.
Выбираем нужный нам режим — стандартный, эконом или комфортный. Затем подсчитываем максимальное количество одновременного потребления воды при t° = 60. Условно будем считать, что одновременное потребление воды происходит в течение часа. Наибольшая величина потребления в час и есть минимальная емкость нашего бойлера (табл. 6.2).
Таблица 6.2. Определение минимальной емкости бойлера
Пример. Рассчитаем почасовые расходы при стандартном потреблении воды для семьи из 4 человек — муж, жена и двое детей (берем только те часы, на которые приходится большой расход воды).
7-8 утра: умываются все четверо (4 х 6 = 24 л), жена готовит завтрак (6 л), муж бреется (6 л) и принимает душ (40 л), после завтрака посуда моется вручную (9 л). Общий расход Р = 24 + 6 + 6 + 40 + 9 = 85 л.
8-9 утра: жена принимает ванну (99 л), готовит обед (6 л). Общий расход Р = 99 + 6 = 105 л.
11-12 дня: стирка белья в машине без нагрева воды (80 л). Общий расход Р = 80 л
8-9 вечера: дети умываются (2 х 6 = 12 л), принимают ванну (2 х 99 = 198 л). Общий расход Р = 210 л
10-11 вечера: муж принимает ванну (99 л), моет голову (12 л), жена принимает душ (40 л), моет голову (12 л). Общий расход Р = 163 л.
Максимальный расход воды приходится на 8–9 вечера и составляет 210 л. Это и есть искомая минимальная емкость бака. Из стандартных нагревателей нам подойдет 300-литровый.
Пользуясь этим методом, можно оптимизировать расход воды. В приведенном примере можно обойтись водонагревателем в 200 л, если наливать в ванну чуть меньше воды. Если мы будем купать детей с интервалом, достаточным для нагревания воды, то нам хватит нагревателя объемом в 150 л. А если мы будем купать детей днем, а взрослые моются вечером с достаточным для нагрева воды интервалом, то хватит и водонагревателя в 100–120 л.
