4. Пилы (рис. 30) различаются по форме и назначению. Двуручные используются для распила ствола или большой заготовки; ножовки и лучковые пилы применяются для поперечного и продольного распила. Весь этот инструмент различается размерами и формой зубьев.

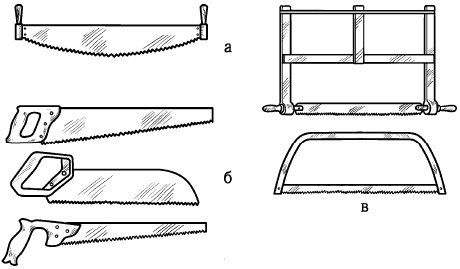

Рис. 30. Инструмент для пиления: а – двуручная пила; б – ножовки; в – лучковые пилы
5. Инструмент для строгания и придания заготовке соответствующих формы и профиля (рис. 31). Сюда входят шерхебель, использующийся для грубой острожки древесины; различные рубанки, которыми обрабатывают заготовку после острожки; для более тонкой работы (выравнивания поверхности) предназначен фуганок; для строгания выпуклых и вогнутых поверхностей применяют особый рубанок – горбач; чтобы выполнить желобки, различные по радиусу, ширине и глубине, работают галтелем. Фальцгебель и зензубель незаменимы, если нужно выбрать фальцы и четверти (если фальцы и четверти выбраны стамеской, их зачищают зензубелем); калевка – инструмент, которым пользуются для профильной обработки кромок.

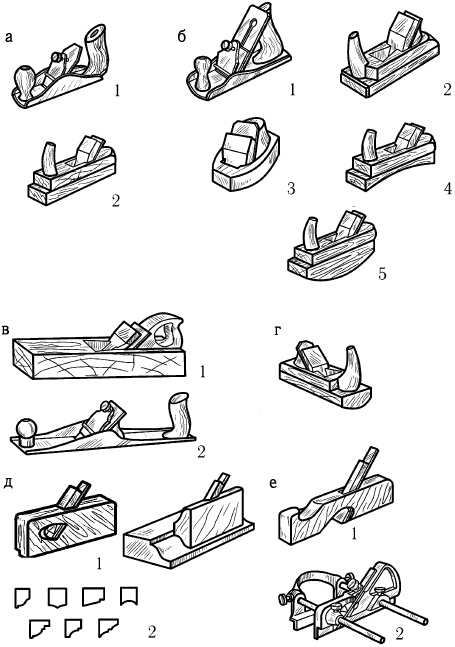

Рис. 31. Строгальный инструмент: а – фальцгебель: 1 – металлический; 2 – деревянный; б – рубанки: 1 – металлический; 2 – деревянный; 3 – торцевой; 4 – горбач для обработки выпуклых поверхностей; 5 – горбач для обработки вогнутых поверхностей; в – фуганки: 1 – деревянный; 2 – металлический; г – галтель; д – калевка: 1 – процесс работы; 2 – профили калевок; е – зензубели: 1 – деревянный; 2 – металлический
6. Инструмент для сверления (рис. 32). Для выполнения отверстий в заготовках и деталях используют коловорот (для больший отверстий) и дрель (для мелких отверстий). Для последней необходимо иметь набор сверл, в которые входят:
• спиральные (одинаково хорошо просверливают и мягкую, и твердую древесину, подходят для сверления мелких и точных отверстий);
• перовые (удобны для сверления мягкой древесины, выполняют отверстия большого диаметра);
• универсальные (одно сверло может заменить их комплект);
• сверла для отверстий разного диаметра – от 25 до 80 мм.
Рис. 32. Инструмент для сверления: а – коловорот; б – ручная дрель; в – сверлилка; г – спиральное сверло; д – перовые сверла; е – универсальное сверло; ж – буравы; з – винтовые сверла; и – ложечные сверла
Кроме того, необходимы бурав, винтовые сверла и ложечные, которые используют, если возникает необходимость просверлить глубокое отверстие.
7. Инструмент для выпиливания (рис. 33) потребуется при выполнении прорезной резьбы. Сюда входят лобзики, лучковые выкружные пилы и ножовки.

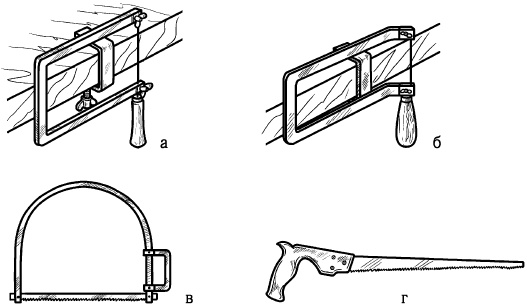

Рис. 33. Инструмент для выпиливания: а – лобзик; б – лобзик с изогнутым станком; в – лучковая пила; г – выкружная ножовка
8. Инструмент для разметки (рис. 34):
• рулетки (от 1 до 25 м);
• линейки разной длины и из разного материала – деревянные (1 и 2 м), плексигласовые (25–50 см);
• угольники (столярный и чертежный);
• ерунок для разметки углов и проведения параллельных линий под углом 45°;
• малка, предназначенная для нанесения линий, которые могут располагаться относительно кромки под различными углами;

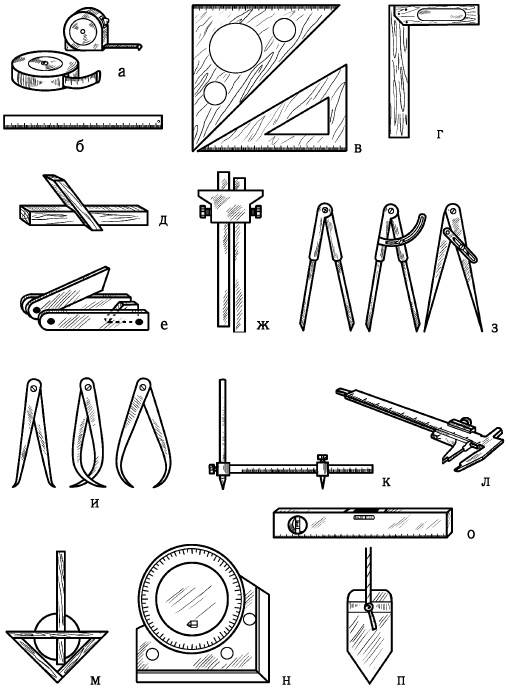

Рис. 34. Инструмент для разметки: а – метр и рулетка; б – линейка; в – чертежные треугольники; г – столярный угольник; д – ерунок; е – малка; ж – рейсмус; з – циркули; и – нутромеры; к – циркуль с линейкой; л – штангенциркуль; м – делитель окружности; н – угломер; о – уровень; п – отвес
Секреты между строк
Можно ли использовать заготовку, имеющую задиры, сколы и зарубы?
Идеальная по всем параметрам заготовка – это еще не залог успеха, так как в процессе работы могут образовываться задиры, сколы и зарубы. Чтобы предотвратить их появление, нужно постоянно следить за направлением волокон и направлением резания. Если все-таки дефекты возникли, дело можно поправить. Например, чистый скол склеивают, наполнив клеем и зажав в струбцине до полного его высыхания. Глубокие зарубы заполняют, приклеив подходящий кусочек древесины, затем шпатлюют мелкие.
Секреты между строк
Как устранить случайную ошибку?
Иногда проще переделать всю работу, чем устранить дефекты композиции. Если ошибка не значительная, то можно заменить элемент, деталь, фрагмент. При несущественном нарушении пропорций поступают следующим образом. Деталь можно укоротить или сделать тоньше, удалив материал; удлинить или сделать толще при отсутствии материала нельзя, поэтому деталь заменяют. Чтобы слегка увеличить деталь, ее шпатлюют соответствующим по цвету составом.
• рейсмус, который используется в том случае, если нанесенные линии должны быть параллельны сторонам заготовки;
• циркуль;
• кронциркуль для измерения диаметра деталей;
• нутромер для измерения внутренних диаметров;
• штангенциркуль для измерений как внешних, так и внутренних размеров изделий, деталей;
• делитель
• бытовой угломер, незаменимый при определении отклонений от вертикали и горизонтали;
• отвес для контроля вертикального расположения конструкции;
• шнурки толщиной 3–5 мм, покрытые мелом, для отбивки линий.
Если рядом не оказалось измерительных инструментов, можно воспользоваться собственной рукой. Для этого достаточно ее и размеры запомнить. На рис. 35 указаны примерные размеры руки среднестатистического взрослого человека.

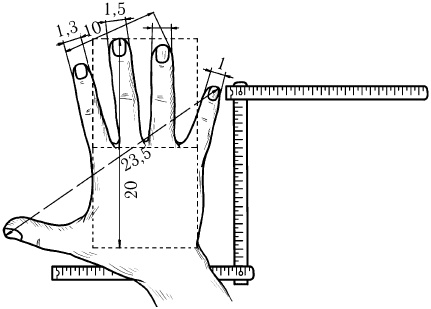

Рис. 35. Рука в роли измерительного инструмента (размеры даны в сантиметрах)
Кроме перечисленных инструментов, резчику для работы постоянно нужны шило, калька, копировальная бумага, кнопки, карандаш и различные шаблоны. Это настолько обычные предметы, что говорить об их предназначении не имеет смысла. Но есть и специфические инструменты (рис. 36), которые помогают размечать и строить рисунок. Они по большей части необходимы начинающему резчику, поскольку у опытного мастера отличный глазомер, и он без труда может нарисовать или начертить любую фигуру необходимого размера. К таким инструментам относятся:
