В геометрической резьбе популярен и такой мотив, как розетка. На рис. 72 представлены некоторые ее разновидности.
Рис. 72. Розетки, выполненные в технике геометрической резьбы
Чаще всего встречаются розетки, вписанные в окружности, разделенные на 4-10 частей. Вместе с другими геометрическими фигурами (треугольниками, квадратами и пр.) такой мотив розетки присутствует в многочисленных комбинациях.
Выполнение четырехгранных выемок отличается достаточной сложностью и предполагает наличие у резчика большого опыта и мастерства, поскольку элементы режутся глубоко и крупно, а малейшие дефекты очень заметны.
Секреты между строк
Чем можно переносить координатную сетку на заготовку?
Обычно пользуются чертилкой либо рейсмусом с карандашом и плоскостным угольником. Горизонтальные линии координатной сетки переносят на заготовку рейсмусом, например с верстачной доски или ровной поверхности верстака. Для перенесения вертикальных линий используют рейсмус, но не с верстака или доски, а с угольника, который фиксируется струбциной. Координатная сетка на заготовке сохраняется до завершения изделия, поскольку позволяет контролировать работу резчика.
Ряд элементов геометрической резьбы, в частности розетки и «сияния», вырезаются в разных направлениях. Чтобы избежать скола, заготовку необходимо вращать, для чего применяют специальное устройство (рис. 73). Можно также сделать вращающейся крышку стола.

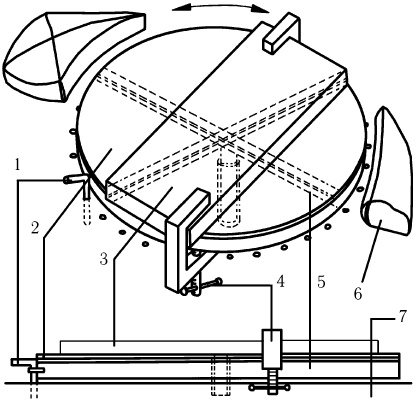

Рис. 73. Устройство для вращения закрепленной заготовки: 1 – фиксатор; 2 – вращающийся диск; 3 – обрабатываемая заготовка; 4 – струбцина; 5 – ребра жесткости диска; 6 – подкладки; 7 – столешница
Как вырезать двухгранные выемки, мы уже писали, остается только заметить, что выполнение их на прямолинейном или дугообразном участке, в составе розеток и иных элементов, осуществляется в различных направлениях – вдоль, поперек или по наклонной к волокнам. Здесь важно учитывать степень мягкости материала.
На мягкой древесине при резьбе двухгранных выемок небольшой глубины носок ножа-косяка устанавливают на начало размеченной линии и, постоянно держа инструмент под углом 30–40° и нажимая на него, прорезают ее на необходимую глубину движением на себя. Завершив выполнение одной линии, нож-косяк наклоняют на другую сторону и режут вторую грань, причем элемент будет выполнен правильно, если обе грани сомкнутся на одной глубине параллельно вершинам (рис. 74)
Рис. 74. Выполнение выемки на мягкой древесине: а – надрезание первой грани носком ножа-косяка; б – надрезание с подъемом пятки ножа; в – подрезание второй грани
Секреты между строк
Можно ли перенести опорные точки с объемного эскиза?
В принципе, нет никакой разницы в перенесении опорных точек с плоскости или с объемного эскиза, выполненного, например, из глины или пластилина. Его фиксирует на доске с нанесенной координатной сеткой. На эскизе, используя рейсмус и плоскостной угольник, выполняют вертикальные и горизонтальные линии сетки. Затем на заготовке вычерчивают координатную сетку в необходимом масштабе и переносят на нее рисунок, выполненный карандашом. Опорными будут точки, в которых пересекаются детали рисунка и линии сетки.
Последний нюанс: вырезание очередной выемки осуществляют от уже вырезанной грани. Если резать с противоположной стороны, обязательно произойдет скол древесины.
Если древесина твердая, в первую очередь прорезают среднюю линию выемки (допускается несколько движений), после чего выполняют боковые грани, стараясь попадать линия в линию, постоянно держа инструмент под одним и тем же углом (рис. 75).
Рис. 75. Выполнение выемки на твердой древесине: а – прорезка срединной линии; б – надрезание; в – подрезание
Секреты между строк
Как предварительно обработать заготовку при объемной резьбе?
После того как на заготовку нанесена координатная сетка и проекции рисунка (вид спереди и сбоку), приступают к вырезанию фигуры по внешнему контуру рисунка (сначала вид спереди, потом сбоку). В процессе резьбы координатная сетка срезается, но резчик постоянно восстанавливает ее, чтобы не допустить ошибок. Для этого, сняв древесину с какой-либо части линии или рисунка, дорисовывает ее, соединяя оставшиеся части линии. Так продолжается до тех пор, пока идет выявление формы изделия.
Если элемент очень крупный, то можно воспользоваться прямой стамеской, ширина которой должна быть сопоставима с шириной выемки. Сначала ножом-косяком прорезают среднюю линию на нужную глубину, потом стамеской (ее держат наклонно и ударяют по ней киянкой) выбирают обе грани от размеченной линии. В том случае, если грани получились не слишком гладкими, их зачищают. Для этого используют широкий нож-косяк, которым срезают стружку по направлению волокон древесины.
Вырезание трехгранных выемок разумно начинать с более простых фигур – таких, как равносторонние треугольники с углублениями в центре. Сначала устанавливают положение рисунка относительно направления волокон для того, чтобы определить, в каком направлении выполнять выемку. Сделав в направлении от центра вертикальные надрезы по средним линиям (если вырезается небольшая трехгранная выемка, то на мягких породах обходятся без надреза средней линии), которые делят треугольники пополам, выбирают боковые грани геометрической фигуры, придерживаясь направления слоев древесины (рис. 76).
Рис. 76. Выполнение трехгранной выемки (стрелкой показано направление движения инструмента)
Секреты между строк
В чем состоит грубая обработка заготовки для объемной резьбы?
Выявляя форму изделия, ее обрезают по контуру. Сначала снимают излишек древесины в прямоугольных проекциях, работая грубым инструментом – пилой, топором, стругом. На вогнутых участках используют полукруглые стамески, помогая себе киянкой, т. е. используя приемы долбления. Для большей уверенности заготовку закрепляют в тисках. При этом постоянно, контролируют направление волокон древесины.
При выполнении надреза средней линии носок ножа-косяка, нажимая, погружают в материал на полную глубину, при этом его пятку подводят к одной из вершин треугольника.
