Еще одним важнейшим изменением первоначального проекта стало усиление малокалиберной зенитной артиллерии и увеличение ее боезапаса, а также установка более развитой системы радиолокационных станций. Кроме того, увеличили число трубопроводов для замещения топлива водой, что гарантировало большую доступность топлива.
В результате стандартное водоизмещение выросло до 38 000 т, при этом высота надводного борта составила 8,53 м в носовой и 7,32 м в кормовой оконечности.
Внешний вид линейного корабля «Кинг Джордж V» по состоянию на 1940 год

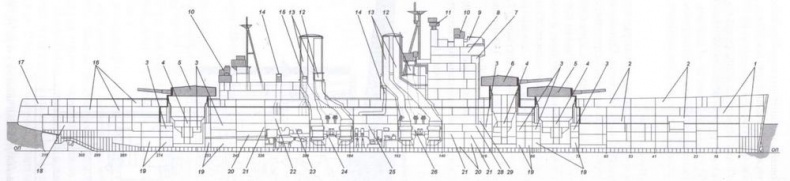

Продольный разрез линейного корабля «Кинг Джордж V»
1 — кладовые различного назначения; 2 — кубрики и санитарно-бытовые помещения личного состава; 3 — погреба 356-мм снарядов; 4 — перегрузочные отделения 356-мм снарядов; 5 — 356-мм четырехорудийные башни; 6 — 356-мм двухорудийная башня; 7 — боевая рубка; 8 — ходовая рубка; 9 — закрытый ходовой мостик; 10 — контрольно-дальномерный пост орудий главного калибра с с антеннами РЛС «тип 274» (на схеме не показаны); 1 1 — стабилизированный пост наводки Mk IV; 1 2 — шахты вентиляции котельных отделений; 1 3 — дымоходы; 1 4 — шахты вытяжной вентиляции машинных отделений; 1 5 — шахты вдувной вентиляции машинных отделений; 16 — жилые и санитарно-бытовые помещения офицеров; 1 7 — румпельное отделение; 1 8 — отделение кормовых шпилевых и рулевых машин; 1 9 — погреба 356-мм зарядов; 20 — погреба 1 33-мм зарядов; 21 — погреба 1 33-мм снарядов; 22 — пост энергетики и живучести; 23 — кормовое машинное отделение; 24 — кормовое котельное отделение; 25 — носовое машинное отделение; 26 — носовое котельное отделение; 27 — центральный пост управления огнем зенитной артиллерии; 28 — центральный пост управления огнем орудий главного калибра; 29 — центральный пост связи
После того, как постройка была завершена, на линейных кораблях выполнили работы по дальнейшему усилению зенитного вооружения, увеличению боезапаса, установке новых радиолокационных станций. В результате водоизмещение выросло на 1500 т, осадка — на 0,46 м. Сокращение высоты надводного борта отчасти компенсировалось развалом в носовой части. К несчастью, при проектировании решили обеспечить башне главного калибра «А» возможность ведения огня прямо по курсу с нулевым возвышением. Никакой пользы это решение не принесло, а в результате возникли проблемы с заливанием носовой оконечности на высоких скоростях и во время переходов при сисльном волнении моря.
Вооружение
Первоначально рассматривали возможность установки артиллерии главного калибра по образцу «Нельсона» — с тремя четырехорудийными башнями. Однако, при этом не представлялось возможным использовать требуемую по мощности энергетическую установку, для которой были необходимы более длинные машинные отделения. Кроме того, расположение башен по типу «Нельсона» критиковалось за сильные ударные волны при выстреле из орудий главного калибра, направленных в корму. Вызывала нарекания и высокая надстройка, из-за которой линкоры недостаточно хорошо управлялись в условиях плохой погоды.
Масса бортового залпа достигала 7219 кг, скорострельность — два выстрела в минуту, максимальная дальность ведения огня — 17,8 мили, при этом на дистанции 7,4 мили при наибольшем угле возвышения снаряд главного калибра пробивал 340-мм броню. Масса четырехорудийной башни составляла 1550 т, двухорудийной — 900 т.
16 133-мм орудий находились в восьми башнях, защищенных 152-мм броней, масса каждой составляла 80 т. Установки являлись автоматизированными со скорострельностью 18 выстрелов в минуту, максимальная дальность стрельбы достигала 11 миль.

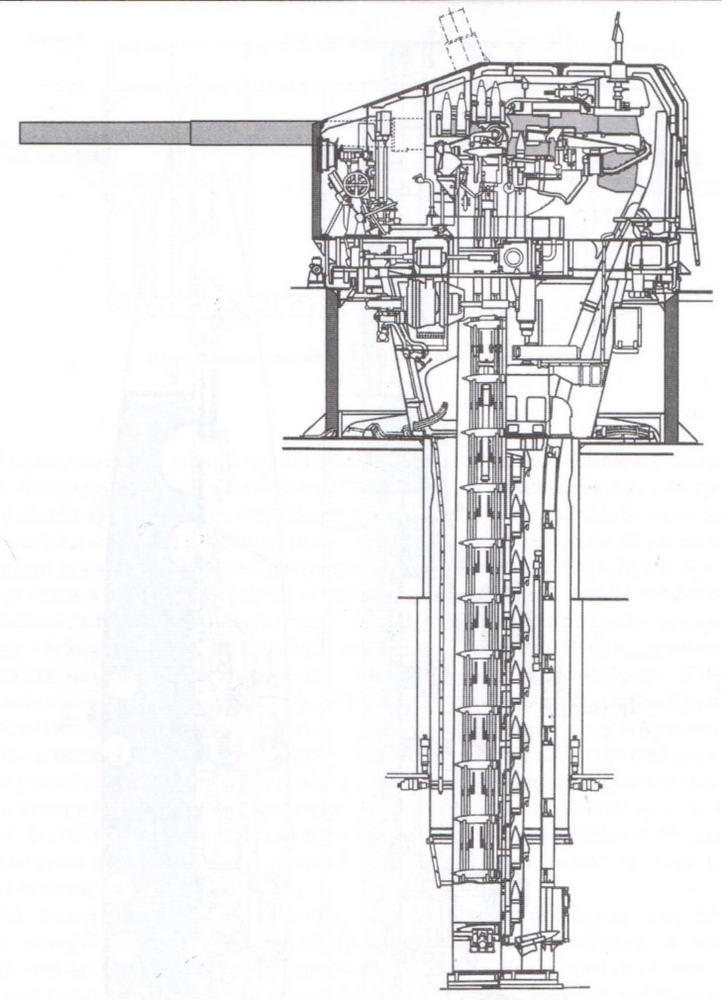

Продольный разрез 356-мм артиллерийской установки линейного корабля «Кинг Джордж V»

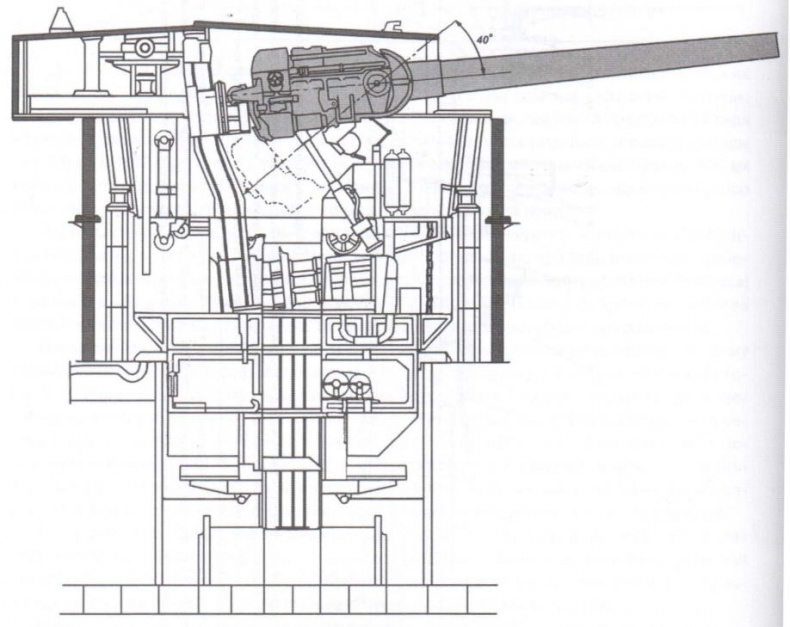

Продольный разрез 133-мм артиллерийской установки линейного корабля «Кинг Джордж V»
В середине корпуса корабля находилась катапульта, занимавшая место, которого хватило бы для установки на корабле еще четырех 133-мм башен, как это сделали на американском линкоре «Калифорния» («California»). Малокалиберная зенитная артиллерия была различной на каждом корабле, при этом следует отметить, что одноствольные 20-мм автоматы, хорошо видные на чертеже, позднее с линкоров сняли. Торпедные аппараты на «Кинг Джордж V» не предусматривались.
Вопрос о размещении гидросамолетов обсуждался длительное время. Оппоненты утверждали, что авиационное вооружение займет много места, говорили также о плохом качестве летающих лодок типа «Валрус», в особенности, если их сравнивать с палубными самолетами. К тому же столь ценные корабли подвергались риску, когда останавливались, подбирая гидросамолет с воды. В ответ выдвигались доводы о том, что качество стрельбы при наличии самолета-корректировщика улучшается, а авианосца под рукой в нужное время может не оказаться. Поэтому «Кинг Джордж V» получил четыре самолета, для старта которых использовалась фиксированная крестообразная катапульта.

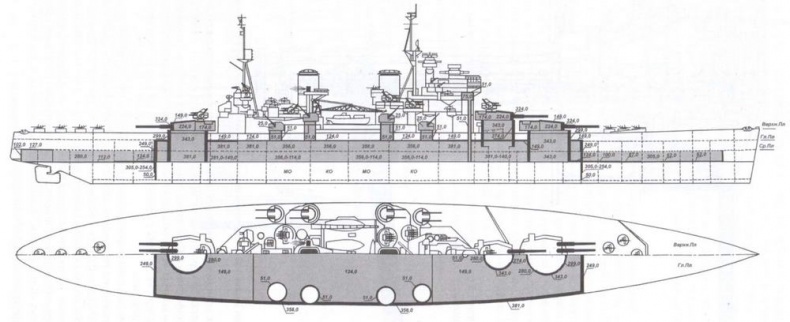

Схема бронирования линейного корабля «Кинг Джордж V»

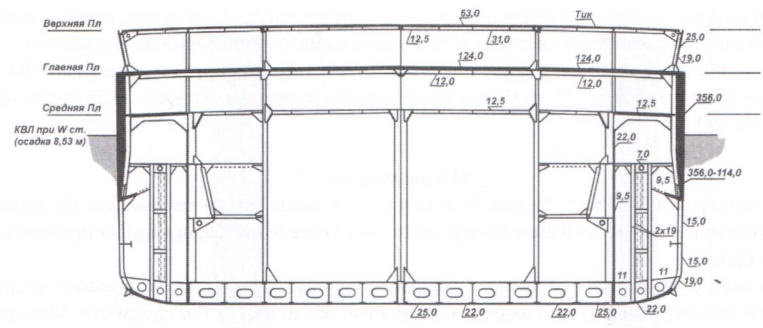

Мидель-шпангоут линейного корабля «Кинг Джордж V»
Бронирование
На бронирование и защиту отпустили треть стандартного водоизмещения, что свидетельствует о хорошей сбалансированности проекта. Директор Военно-морских конструкций сэр Артур Джонс не одобрял систему бронирования «Нельсона», поэтому была создана новая схема защиты — вертикальный пояс по бортам с двумя водонепроницаемыми отсеками, между которыми находилась топливная цистерна и толстая вертикальная переборка. Толщина броневого пояса в районе погребов боезапаса составляла 381 мм — на 25,4 мм больше, чем у «Нельсона», в районе машинных отделений — 356 мм. Пояс уходил вниз под ватерлинию гораздо глубже, чем на других линейных кораблях того времени. Необходимость такого решения осознали по результатам стрельб, которые проводились по «Бадену», «Сьюпербу» и «Эмпрор оф Индия» («Emperor of India»). Оконечности имели весьма слабое бронирование.
