Казематные орудия находились на высоте 6,1 м и имели большие углы обстрела: носовые три от 90° вперед и до 40° в корму, средние по 65° и кормовые три от 40° в нос и до 90° в корму. Первые три орудия на волнении заливались водой, но остальные, так же, как на «Тайгере», оставались «сухими». Для локализации повреждений между парами орудий имелись защитные переборки толщиной 25,4 мм .
Четыре торпедных аппарата «Эрин» были снабжены бортовой системой зарядки фирмы «Эльзвик». Размешены они были в помещениях перед и за барбетами кормовой башни. Сначала на линейном корабле предполагалось установить три торпедных аппарата, но вскоре кормовой аппарат сменила пара бортовых.
76-мм зенитные орудия были установлены в 1917 году на площадку выше прожекторной, на кормовой надстройке, прожекторы перенесли на площадку вокруг второй дымовой трубы. Стартовые площадки для самолетов были установлены на крышах башен «В» и «Q», это произошло в 1918 году.
Бронирование
Схема бронирования очень напоминала «Кинг Джордж V», но толщина его была меньше из-за различной высоты палуб. Поэтому на «Эрин» 203-мм пояс был длиннее, а 229-мм пояс короче. На «этом корабле 254-мм броня уходила ниже ватерлинии на 1,12 м, тогда как для «Кинг Джордж V» этот показатель был равен 1,1 м. « Эрин» имел более длинные носовой и кормовой 102-мм пояса, переборка противоминной защиты толщиной 38 мм простиралась от барбета башни «А» до башни «Y». На «Кинг Джордж V» котельные отделения подобной защиты не имели. Общяя масса бронирования нового приобретения Королевского флота составляла 4207 т, что составляло 17,8 % от проектного водоизмещения.
Механизмы
Этот линкор был короче и шире, чем «Кинг Джордж V», но он затрачивал на 500 л.с. меньше для достижения скорости 21 уз; эту скорость корабль развивал с легкостью.
Общие вопросы
«Эрин» имел хорошие мореходные и маневренные качества. Диаметр циркуляции был небольшим. Недостатком корабля, если сравнивать его с адмиралтейскими проектами, был малый запас топлива — меньше на 1130 т, чем у «Кинг Джордж V», и на 1280 т, чем у «Орайона». Но расход топлива у «Эрин» в час при развитии 80 % от полной мощности и скорости 19,2 уз при полном водоизмещения был на 100 т меньше: 360 т против 464 т. Дальность плавания бывшего турецкого линкора была вполне достаточной для операций в Северном море.
Следует отметить, что «Эрин» для его размеров был прекрасным кораблем, и нуждался в минимальной перестройке, чтобы соответствовать британским стандартам.

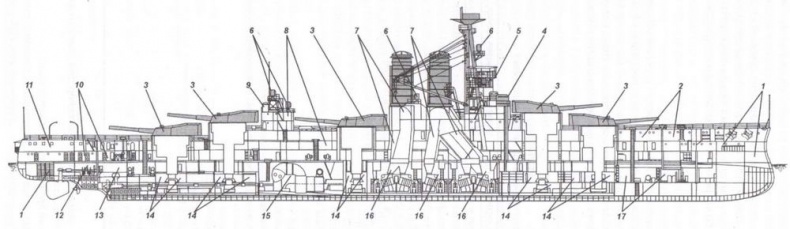

Продольный разрез линейного корабля «Эрин»
1 — кладовые различного назначения; 2 — кубрики и санитарно-бытовые помещения личного состава; 3 — башни 343-мм орудий; 4 — боевая рубка; 5 — ходовой мостик и штурманская рубка; 6 — боевые прожекторы; 7 — дымоходы и шахты вентиляции котельных отделений; 8 — посты радиосвязи; 9 — кормовая боевая рубка; 10 — каюты и санитарно-бытовые помещения офицеров; 1 1 — кают-компания офицеров; 1 2 — румпельное отделение; 13 — отделение рулевых машин; 14 — погреба 343-мм выстрелов; 15 — машинное отделение; 1 6 — котельные отделения; 1 7 — провизионные кладовые и отделение холодильных машин
Служба «Эрин»
Построен фирмой «Виккерс» (август 1911 — 11 августа 1914 года). В следующем месяце присоединился к Гранд Флиту. Служил во 2-й эскадре линейных кораблей. Во время Ютландского сражения был четвертым кораблем в линии, потерь в экипаже не имел. В 1919 году «Эрин» стал флагманским кораблем резервного соединения в Норе, которым командовал адмирал сэр Х.Ричмонд. Разобран в 1921 году во исполнения решения Вашингтонской конференции.
«Азинкур»
(чрезвычайное военное приобретение)
| |
Место постройки |
Заложен |
Спущен на воду |
Вступил в строй |
| «Азинкур» |
«Армстронг», Элзвик |
09.1911 |
22.01.1913 |
08.1914 |
| Размерения, м: |
192,63 (204,70) х 27,1 х 8,23 (средняя) = 27 500 т |
| Водоизмещение, т: |
нормальное — 27 500, полное — 30 250 |
| Вооружение: |
орудия 14 — 305-мм |
| 20 — 152-мм |
| 10 — 76-мм |
| 2 — 76-мм зенитных (добавлены позднее) |
| торпедные аппараты 3 — 533-мм |
| торпеды 10 — 533-мм |
| Бронирование, мм: |
пояс 229-152-102 |
| траверзы 152-76 |
| барбеты башен 229-76 |
| башни 305-203 |
| казематы 152 |
| боевая рубка 305-102 |
| пост управления торпедной стрельбой 229 |
| коммуникационные трубы 152 (носовая), 76 (кормовая), основания 25,4 |
| палубы: полубак 65 |
| главная палуба 25,4-38 |
| средняя 25,4-38 |
| нижняя 25,4 |
| противоторпедная переборка 25,4-38 |
| Механизмы: |
турбины «Парсонс» |
| мощность турбин 34 000 л.с. = 22 уз, 4 вала |
| Котлы: |
22 «Бабкок и Уилкокс» |
| Запас топлива: |
угля 1500/3200 т, нефти 620 т |
| Экипаж, чел.: |
1115 (с ноября 1918 года — 1267) |
Особенности проекта:
