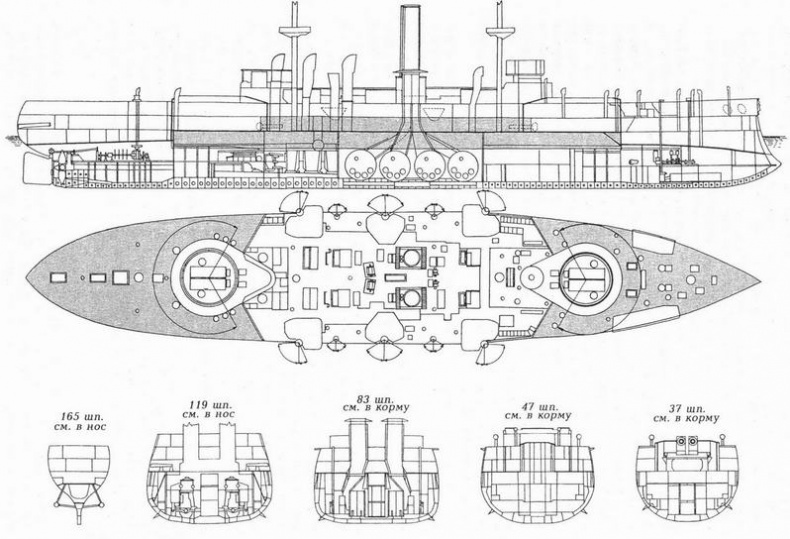

«Ройал Соверен». Схема общего расположения
Даже не рассматривая вопрос со скоростью хода, высокий надводный борт был необходим и для избежания огромных туч брызг, окутывавших корабль при движении против ветра и волны, что сильно сказывалось на работе дальномеров и прицелов. В плохую погоду низкобортные корабли были вынуждены держать орудийные порты задраенными, в то время как действие немногих оставшихся орудий оставалось крайне затруднённым; условия обитаемости при этом были весьма далеки от приемлемых, что не могло не отражаться на состоянии и действиях экипажа. При всякой попытке увеличения скорости эти проблемы усугублялись многократно, поэтому корабль, от которого требовалась высокая скорость хода, для преодоления всех подобных проблем должен был обладать высоким бортом и повышенным расположением артиллерии. 116-метровые «соверены» могли крайне редко встретить волны, длина которых была сопоставима с их собственной длиной, тогда как корабли менее 105 м подчас серьёзно страдали от подобного неудобства и нуждались в высоте надводного борта даже большей, чем более длинные корабли.
Увеличить высоту борта можно было несколькими путями: плавным подъёмом борта в носу, добавлением полубака или развитием его в непрерывную палубу. Башенные корабли подвергались на ходу заливанию носовой части палубы сплошными потоками воды, в то время как ют захлёстывала спутная волна, и на «соверенах» Уайт разом ликвидировал оба этих неудобства, добавив на всём протяжении корпуса ещё одну палубу. Однако поскольку из-за более высокого борта все веса поднялись выше и центр тяжести также переместился вверх (а его следовало сохранять возможно ниже в соответствии с требованиями устойчивости – для контролируемой и плавной качки – в противоположность жёсткости), Уайт возродил на новых броненосцах одну из особенностей конструкции линкоров парусного флота, придав надводному борту «соверенов» приметно заваленную внутрь форму. Подобная мера также сильно экономила вес верхней части корпуса, уменьшала жёсткость и обеспечивала более плавную качку (правда, один из конструкторов, работавших тогда с Уайтом, вспоминал, что главный строитель решился на эту меру просто-напросто для того, чтобы «это выглядело так же красиво, как на французских кораблях»). Конечно, Уайт относился к своему французскому коллеге Э.Бертэну и его проектам с большим уважением, но остаётся фактом, что современники «соверенов» по ту сторону Ла-Манша весьма страдали от недостатка начальной остойчивости. Так, «Маджента» на 16-узловом ходу при положении руля на борт получала крен в 8° – и это при том, что бортовые тяжёлые орудия крепились по-походному, параллельно диаметральной плоскости. При развороте же орудий на траверз её крен на циркуляции возрастал до 15°, а главным фактором уменьшения начальной остойчивости (при кренах свыше 15°) становился заваленный внутрь борт.
Вооружение
Высота надводного борта на «соверенах» достигала 5,5 м, при этом высота осей орудий над ватерлинией составляла 7,0 м (верхние кромки барбетов возвышались над палубой лишь немного). В плане барбеты имели грушевидную форму, в узкой части находились элеваторы и прибойники, так что заряжание могло производиться только в положении осей орудий по диаметральной плоскости; верхний ярус отводился под поворотный стол орудий, этажом ниже располагались всевозможные гидропривода.

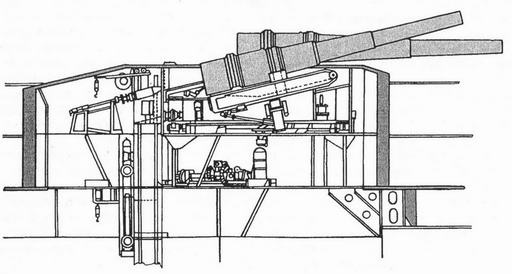

«Ройал Соверен». Барбетная установка двух 13.5" орудий
В конструкции новой орудийной установки Уайта тонкие подбарбетные прикрытия «адмиралов» были заменены мощным вертикальным бронированием, простиравшимся вниз до уровня верхней кромки главного пояса. Барбетные плиты имели толщину 432 мм (406 мм в тыльной части). Орудия стояли открыто и проёмы сверху являлись уязвимым местом. Подобный недостаток, составлявший первоначально также особенность барбетов трёх итальянских броненосцев серии «Сардиния», повторявших барбеты «адмиралов», был оперативно исправлен -итальянцы снабдили орудийные установки по верху барбетов горизонтальным бронированием. В дальнейшем это решение заимствовали для всех последующих британских тяжёлых кораблей
Расположение вспомогательной артиллерии воспроизводило аналогичное на крейсерах «Блэйк» и «Бленхейм» программы 1888 г. – орудия на верхней палубе прикрывались щитами, в то время как 6" на средней палубе заключались в броневые казематы. Это хорошо подходило для орудий, далеко отстоящих друг от друга, но для расположенных на средней палубе подобные инструкции Совета Уайту положили начало установлению порочной практики, которой ещё целых 10 лет придерживались как в британском, так и в других флотах, несмотря на совершенно явные недостатки – низкие и сырые помещения, захлёстываемая волнами батарея и невозможность использовать орудия средней палубы на ходу в море.
Уайт желал заключить в казематы и орудия на верхней палубе, но Совет указал на необходимость содержания верхней палубы максимально свободной, так что место хватало только для прикрытия их щитами. Однако в своих расчётах Уайт доказал возможность установки этих орудий в казематах, если потребуется, и когда препоны против этого решения, по опыту службы кораблей, пали, появилась возможность конструктивной реализации этих важных элементов защиты – правда, для этого потребовалось целых 10 лет.
Противоосколочные щиты предназначались для защиты расчётов палубных орудий, но впоследствии опыт японо-китайской войны продемонстрировал, что в бою эти прикрытия абсолютно бесполезны и, более того, даже вредны. Единственное, на что они были способны – это улавливать те снаряды, которые, если бы их не было, пролетели бы мимо; при попадании этих снарядов в щиты на всё вокруг, в том числе и на расчёты соседних орудий, низвергались фонтаны осколков. Если же эти случайные снаряды не попадали в щиты орудий стреляющего борта, то, пролетев над верхней палубой, они могли залететь, как в воронку, в щиты орудий противоположного борта – с не меньшим эффектом. После «соверенов» в Королевском флоте вернулись к проверенному временем эмпирическому правилу, согласно которому толщина броневой защиты орудия должна примерно равняться его калибру – или же следовало оставлять его безо всякой защиты.
С точки зрения требований Барнаби к вспомогательному вооружению линкора для подобного водоизмещения 10 пушек «соверенов» являлись довольно постным вкладом в их ударную мощь, но Уайт всякий раз отмечал, что эти скорострельные орудия вместе с их установками и боезапасом равноценны по меньшей мере двадцати 6" пушкам прежнего типа при прежней стандартной норме боезапаса. Суммарный же их вес превышал 500 т, что было в два с лишним раза больше веса шести 120мм скорострельных пушек «Трафальгара» и почти равнялось всему весу вооружения «Фьюри» в его исходном проекте 1870 г.
57-мм (6-фунтовые) пушки были широко разбросаны по кораблю на верхней и средней палубе, 47-мм (3-фунтовые) установили на навесной палубе и боевых марсах. Вместо прежних 356-мм торпед корабли получили 457-мм торпеды новой модели, а во время модернизации первоначально установленные семь торпедных аппаратов уменьшили в числе до трёх.
