Вооружение
10" орудия вели огонь снарядами в 227 кг, которые с 900 м пробивали 520мм железную плиту. Они примечательны как первая британская морская тяжёлая артиллерийская система с высокой траекторией полёта снаряда. Горизонтальное наведение могло осуществляться как от парового привода, так и вручную, причём для последнего случая с целью осуществления необходимых манипуляций пришлось оставить тыльную сторону броневого прикрытия барбета открытой. Эти орудия весом в 29 т остались самыми большими в Королевском флоте, работа с которыми допускалась вручную, но их механизм затвора оказался сложным в обращении, а вся система оценивалась в целом как существенно более худшая по сравнению с гидроприводами орудий более крупного калибра.

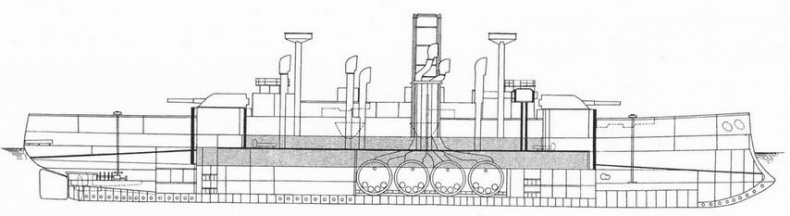

«Центурион». Продольный разрез

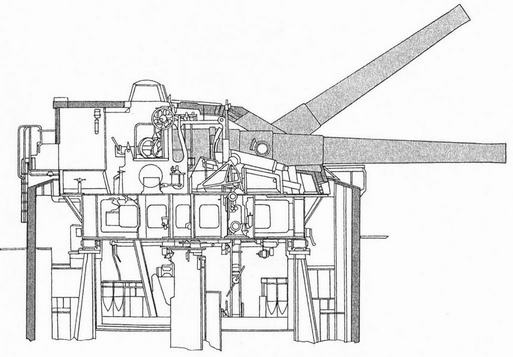

«Центурион». Установка двух 10" орудий
Проект установок разработала компания «Уитворт», инженерам которой удалось разместить их в цилиндрическом барбете вместо грушевидного, что дало немалую экономию в весе. На «Бар-флере» в виде опыта установили электропривода фирмы «Сименс» – они обеспечивали время вертикального наведения орудия от угла снижения в 7° до наибольшего угла возвышения в 35° за 14 секунд. Заряжание допускалось на любом угле поворота установки, что достигалось размещением зарядного отделения непосредственно под поворотным столом, в результате чего оба они вращались как единое целое; боезапас поднимался по центральной трубе, а затем досыпался под нужным углом в уже наведённое орудие. Инспекторские отчёты свидетельствуют, что устройства горизонтальной наводки действовали неудовлетворительно, поскольку паровой привод не позволял производить остановку поворачиваемой башни достаточно быстро, а ручное управление оставалось неадекватным. Все последующие корабли оборудовались уже только гидроприводом. При высоте надводного борта в 6,7 м в носу, 5,2 м на миделе и 5,8 м в корме оси орудий носовой установки отстояли от ватерлинии на 7,6 м и кормовой – на 6,9 м.
Исходным проектом, представленным в марте 1889 г., предусматривались 120-мм орудия на верхней палубе, но на совещании 30 августа [того же года] Совет принял решение, что 10 орудий будут расположены, как на «Ройал Соверене», и разрешил увеличить водоизмещение на 250 т, так что 102-мм казематы на средней палубе теперь вполне вписывались и без расходования запаса водоизмещения. С сегодняшней точки зрения подобное вспомогательное вооружение выглядит достаточно слабым (хотя и адекватным стандарту «Трафальгара») и остаётся, пожалуй, единственным качеством этих кораблей, за которое их справедливо критиковали на флоте.
Бронирование
Пояс по ватерлинии из брони-компаунд (в середине 305 мм, у башен тяжёлых орудий 230 мм, у нижней кромки 203 мм) простирался на 60 м и перекрывался несколько наклонными от бортов к середине траверзами в 203 мм. Высота пояса составляла 2,29 м, отстояние его нижней кромки от ватерлинии равнялось 1,5 м. Верхний пояс – между нижней и средней палубами – из плит гарвеевской брони в 102 мм оканчивался также наклонными (но гораздо более) траверзами к барбетам. Сами барбеты состояли из плит в 229 мм, внутри, за траверзами, их толщина уменьшалась до 127 мм. Средняя палуба не бронировалась, за исключением располагавшихся здесь казематов, защищённых 51-102-мм гарвеевской бронёй. Главная защитная палуба в 51 мм из никелевой стали перекрывала пояс и увеличивалась по толщине до 64 мм за пределами цитадели в оконечностях. Поскольку вес брони с подкладкой равнялся 2350 т (или менее 25% водоизмещения), считалось, что «центурионы» не дотянули до принятого в то время стандарта бронирования, даже несмотря на повысившееся качество броневого материала.
Скорость хода
Оба корабля снискали репутацию хороших ходоков, хотя всегда для развития полного хода в 17 узлов им требовалось более расчётных 9000 л.с. Вот их характеристики на испытаниях: «Барфлер» – 9934 л.с. и 17,1 уз, 13163 л.с. и 18,5уз; «Центурион» – 9703 л.с. и 17,5 уз, 13214 л.с. и 18,5 уз. Эти результаты были достигнуты при нормальном дутье, но замеры производились патентованным лагом, который считался на подобных скоростях не совсем точным.
«Центурион». Схема распределения броневой защиты
Реконструкция
В июне 1901 г. командир «Центуриона» кэптен Дж.Джеллико представил соображения по повышению боевой эффективности своего корабля, которые заключались в замене 120-мм артиллерии 6" орудиями ценой полного отказа от торпедных аппаратов. В качестве морского помощника инспектора он плотно соприкасался с проектированием кораблей и после того, как в сентябре 1901 г. «Центурион» вернулся с Дальнего Востока и Джеллико получил назначение военно-мор-ским секретарём, он, в соответствии с кругом его новых обязанностей осуществлял надзор за работой отдела главного строителя, в том числе в части реконструкции обоих кораблей, проект которой было поручено составить Дж.Нарбету, ранее разработавшему их общую конструкцию.
Проект кардинальной замены вспомогательной артиллерии был в общем разработан на основе «Ринауна», с двухъярусными концевыми казематами, далеко разнесёнными от середины корабля. Однако 10 6" скорострельных орудий в четырёх двойных и двух одиночных казематах, вместе с боезапасом, означали очень существенную прибавку в водоизмещении. В качестве меры компенсации в металлолом было отправлено всё возможное – верхние надстройки, кормовой мостик, фок-мачта (20 т), все тяжёлые устройства и коечные сетки – всего 352 т, включая сюда и прежние казематы 120-мм орудий средней палубы (125 т).
Взамен всего этого было установлено 430 т новых конструкций (из них 300 т 127-мм крупповской нецементированной брони новых казематов), так что перевес составил только 78 т. Осадка практически не увеличилась, а общее распределение весов позволило сохранить прежнюю метацентрическую высоту и хорошие мореходные качества первоначального проекта .

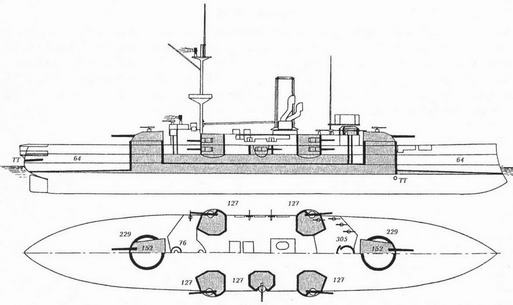

«Центурион». Схема распределения броневой защиты, 1903 г.
Главные механизмы были тщательно отремонтированы и приведены в порядок, но вопрос о форсировании котлов уже не обсуждался, поскольку к этому времени форсированное дутьё уже нельзя было использовать без риска тяжёлой аварии и поражения команды. С отремонтированными механизмами корабли достигли следующих показателей: «Барфлер» – 9137 л.с. и 16,75 уз, «Центурион» -9270 л.с. и 16,8 уз при средней осадке в 8,14 и 7,83 м соответственно, относительно «Центуриона» в ведомости имеется пометка – «обросший». Ни скорость, ни остойчивость обоих кораблей в результате всех проведённых переделок не пострадала, усовершенствования в средствах нападения и защиты стали следствием мероприятий по тщательному контролю за весами при постройке, введённых незадолго до этого. Реконструкция обошлась в 125 тыс. фунтов стерлингов. И до, и после неё «Центурион» отличался от собрата наличием двух пар дефлекторов вентиляции с наклонными стволами, в то время как у «Барфлера» имелось всего два, но большего диаметра и с вертикальными стволами.
