«Во время последней атаки «Князя Суворова» в конце первого дня сражения в Японском море имело место сильное волнение; корабль был частично небоеспособен; его атаковали шесть эсминцев, зашедших с кормы, по три с каждого борта, и выпустивших торпеды с дистанции 800 м. Корабль мог отстреливаться только из одного орудия».
По другому свидетельству (офицера одного из участвовавших в атаке эсминцев):
«…четыре корабля атаковали в сумерках и приблизились к цели на 200-300 м. Они были встречены плотным огнём, который выглядел странным со стороны корабля, подвергнутому до этого крайне жестокому обстрелу. Из четырёх выпущенных торпед три поразили корабль и в пять минут он пошёл на дно».
«Формидэбл»

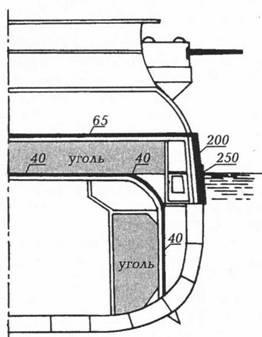

«Цесаревич»

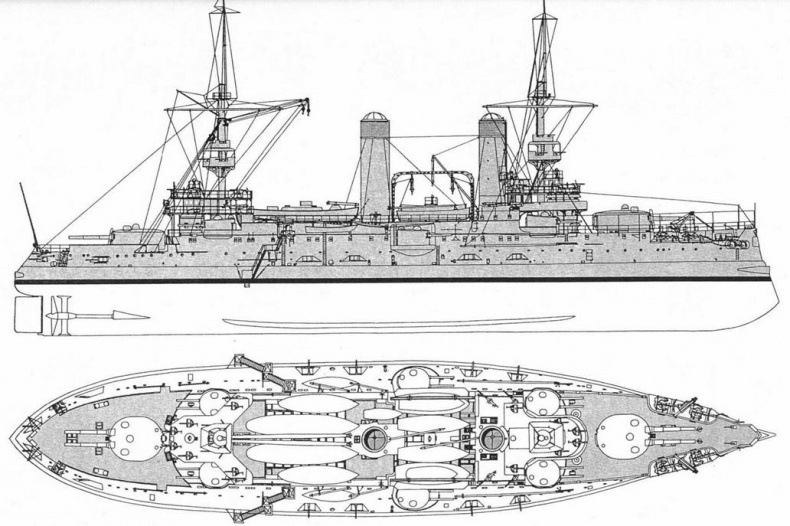

«Цесаревич». Внешний вид корабля
В «Суворов» попали две торпеды с «Харусаме» – одна в районе машинного отделения, другая в корму, и в 19 ч 20 мин он затонул. Выведенный из строя с поступающей внутрь водой, весь в огне, он продолжал оставаться наплаву ещё пять часов, а после попадания торпед держался на воде целых два часа. Поскольку корабль нёс много угля в отсеках выше ватерлинии, а его угольные ямы были пусты, то о его достаточной начальной остойчивости нечего и говорить – вся его стойкость может быть отнесена лишь на счёт его конструктивной подводной защиты.
Опыт с «Белляйл»
Эффективность угля против торпедной атаки оставалась неясной до 1904 г., пока не была подтверждена опытным путём. В качестве корабля-мишени послужил «Белляйл». Снаружи к его корпусу пристроили коффердам глубиной 0,6 м, заполненный целлюлозой, а между наружной обшивкой и котельным отделением возвели шесть близко друг от друга отстоящих продольных переборок, пространство между которыми заполнили углем.
Подрыв торпеды калибром 457 мм эффективно продемонстрировал, что защита, хорошо подходящая против артиллерийского огня, далеко не гарантирует подобный же успех против подводного взрыва. Образовалась пробоина размерами 3,5 х 2,5 м, а большая часть коффердама и его наполнения были снесены взрывом. Это совершенно разрушило предположения экспериментаторов о том, что целлюлоза от соприкосновения с водой разбухнет и наглухо закупорит пробоину. Внутри корпуса разрушения простирались до последней переборки, оставшейся целой, но палубы не выдержали и вспучились, так что уголь оказался разбросанным по всему кораблю – между переборками его не осталось и одной тонны. Этот опыт привёл к появлению внутренних броневых экранов, прикрывавших погреба бортовых башен «Дредноута» (1905), которые получили развитие в виде полных броневых продольных переборок уже на линкорах серии «Беллерофон» (1907).
Глава 71. «Дункан»
Эта серия интересна тем, что «дунканы» стали первыми линейными кораблями, преодолевшими 19-узловую отметку, впервые не имели вентиляционных раструбов и стали последними, изначально окрашенными в чёрно-белый цвет. Первые четыре корабля были построены по Дополнительной программе 1898 г., а финансирование постройки было отнесено на бюджет следующего года. Стоимость каждого составляла около 1 093 000 фунт, стерлингов. Достройка всей серии не раз приостанавливалась в связи с забастовками, объявляемыми профсоюзами машиностроителей, так что на каждый из кораблей ушло по четыре года, а на «Корнуолис» целых пять.
Место постройки Заложен Спущен на воду Введён в строй
«Дункан» «Тэмз Айрон Уоркс» 10 июля 1899 21 марта 1901 октябрь 1903
«Корнуолис» «Тэмз Айрон Уоркс» 19 июля 1899 13 июля 1901 октябрь 1904
«Эксмут» «Лэрдз» 10 августа 1899 31 августа 1901 май 1903
«Рассел» «Палмерс» 11 марта 1899 19 февраля 1901 май 1904
«Албемарл» Чатем 8 января 1900 5 марта 1901 ноябрь 1903
«Монтегю» Девонпорт 23 ноября 1899 5 марта 1901 ноябрь 1903
Размерения,м 123,4 (131,7 полная) х 23,0 х 7,68/8,02
Водоизмещение, т
«Дункан»: в нормальном грузу – 13640, в полном грузу – 15100
«Корнуолис»: в нормальном грузу – 13745, в полном грузу – 15200
«Эксмут»: в нормальном грузу – 13500, в полном грузу – 15120
«Рассел»: в нормальном грузу – 13270, в полном грузу – 14900
«Албемарл»: в нормальном грузу – 13440, в полном грузу – 14930
«Монтегю»: в нормальном грузу – 13420, в полном грузу – 14950
Вооружение 4 12740 (80 выстрелов на орудие); 12 6745 (200 выстрелов на орудие); 10 76-мм (12-фунтовых, 300 выстрелов на орудие); 2 76-мм (десантных); 6 47-мм (3-фунтовых, 500 выстрелов на орудие); 4 457-мм подводных торпедных аппарата (18 запасных торпед); 5 356-мм торпед для паровых катеров.
Броня,мм пояс в середине 178-76 (броня крупповская цементированная и нецементированная), в носу 76, в корме 38, траверз в корме 280-178, барбеты 280-102, башни 254-203, подачные трубы 51, казематы 152-51, палубы 51-25, боевые рубки 305-76 (вес брони 3655 т)
Механизмы Машины и котлы: для первых четырёх механизмы изготовлены подрядчиком, «Албемарл» – «Тэмз Айрон Уоркс»; «Монтегю» – «Лэрдз», два комплекта четырёхцилиндровых инвертных тройного расширения, мощность 18000 л.с., скорость хода 19 уз, 24 котла Бельвиля с экномайзерами, давление 21 атм. площадь колосниковых решёток 126,5 м2 поверхность нагрева 3980 м2 диаметр цилиндров (мм): два по 851, два по 1384 и четыре по 1600 ход поршня 1219 мм, 120 об/мин.
Запас топлива,т 900/2240
Экипаж,чел. 720
Как уже упоминалось, характеристики проекта «Дункана» определялись исходя из необходимости противодействия группе русских быстроходных линкоров, из которых «Пересвет» и «Ослябя» были спущены в 1898 г., в 1900-м за ними последовала «Победа». Реально они относились к линкорам 2-го класса, поскольку несли 10" орудия и только 11 пушек калибра 6" при умеренной защите, а на продолжительном ходу их скорость не поднималась выше 16 узлов. Поэтому шесть «дунканов» имели над «пересветами» подавляющее преимущество – и в части вооружения, и защиты, и скорости хода.
Для достижения 19 узлов на 8-часовой пробе корпус сделали на 1,5 м длиннее и на 0,15 м шире, чем у «Формидэбла», в то время как осадка была уменьшена на 8 см – это позволило уложиться в 14000 т, или на 1000 т меньше, чем у прототипа. Состав вооружения был тот же самый, однако бронирования коснулись значительные изменения: его общий вес уменьшился на 675 т. Поддержание баланса основных качеств было достигнуто главным образом внедрением новейших достижений в судовом машиностроении и броневом деле, но необходимо отметить, что эта экономия не пошла на улучшение боевых качеств, как в случае с «Формидэблом», а была использована для экономии веса. 19-узловый «Формидэбл» потребовал бы существенного прироста водоизмещения, поэтому с учётом общественного мнения, перспектива недовольства которого новыми утяжелёнными кораблями выглядела весьма осязаемой, выбрали корабль несколько меньший – или по крайней мере почти такой же по размерам – что, соответственно, не могло не повлиять на решение Совета в отношении его тоннажа.
