«Инвинсибл» был укомплектован электрическими, вместо гидравлических, башенными механизмами. Причем фирмы «Виккерс» и «Армстронг» каждая, поставили орудийные установки своего проекта. Первая отвечала за орудия на концевых позициях, вторая – за бортовые. Эти установки были экспериментальными, и результаты оказались не настолько лучшими, чем с гидравлической системой, чтобы служить основанием для их замены. Испытания установок провели в конце 1908 г., и после различных экспериментов электрические механизмы в 1914 г. заменили гидравлическими.
Во время модернизации 1914 г. 4-д орудия на «Инвинсибле» защитили щитами, перегруппировав их на надстройках. В 1916 г. кормовые торпедные аппараты удалили.
Бронирование
Хотя для выполнения задач бронирование, такое как на броненосном крейсере «Минотавр», считалось адекватным, Фишер полагал, что оно для «бронированного крейсера» – как их называли в первое время линейные крейсера – было недостаточно, так как этот корабль, вооруженный как линкор, когда возникнет необходимость, будет неизбежно использоваться как быстроходный линкор. При водоизмещении, ограниченном 17 000 т, более тяжелая броня не может быть обеспечена, и этот изначальный изъян, к несчастью, повторенный в последующих тяжелых крейсерах, должен был привести к трагическим последствиям.

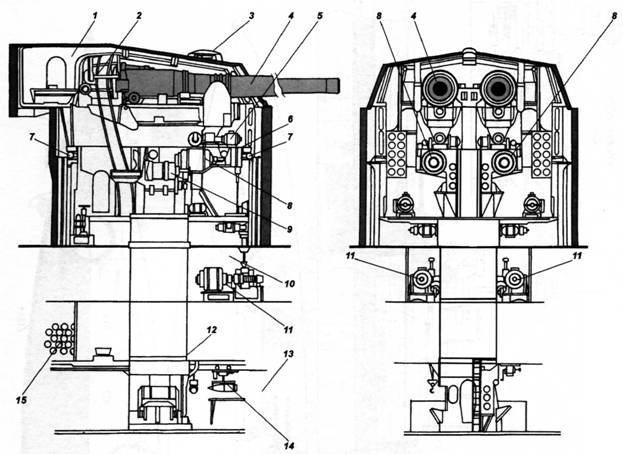

«Инвинсибл». Продольный разрез (справа) и вид спереди башни 12-д орудий:
1 – рабочее отделение; 2 – направляющая зарядника; 3 – телескопический прицел и его броневой колпак; 4 – качающаяся часть орудия; 5 – электрический привод поворота платформы орудийного стола; 6 – платформа орудийного стола; 7 – опорные катки орудийного стола; 8 – электропривод вертикального наведения орудий; 9 – электроприводы зарядника; 10 -перегрузочное отделение; 11 – электрические привода горизонтального наведения башни; 12-труба подачи боезапаса; 13-погреба 12-д снарядов; 14-тельфер погреба 12-д снарядов; 15 – погреба 12-д зарядов.

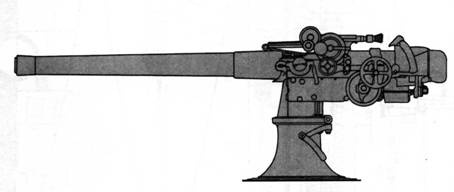

«Инвинсибл». 4-д противоминное орудие

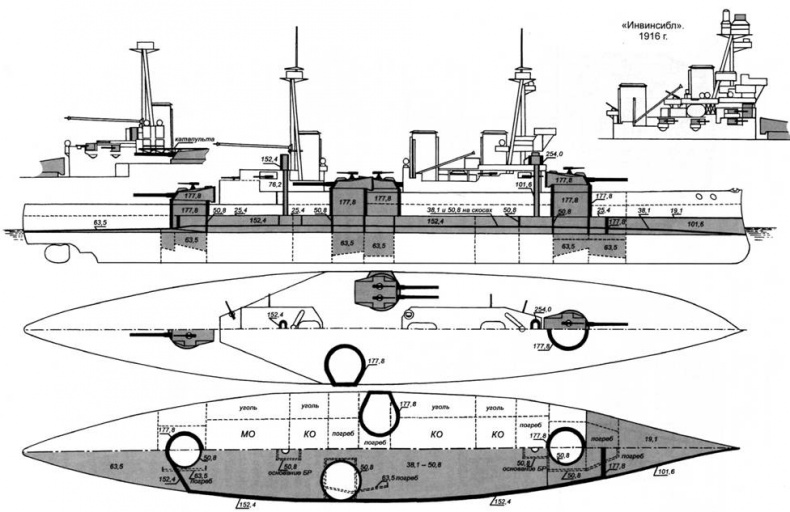

«Инвинсибл». Схема распределения броневой защиты

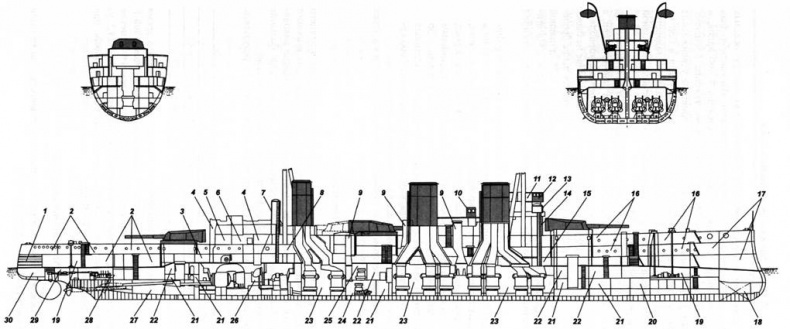

«Инвинсибл». Продольный разрез:
1 – малярная кладовая; 2 – кубрики команды; 3 – погреб боевых частей торпед; 4 – вентиляционные шахты МО; 5 – отделение рефрижераторной машины; 6 – провизионные кладовые; 7 – кормовая (резервная) боевая рубка; 8 – корабельные мастерские; 9 – вентиляционные шахты КО; 10 – рубка командующего соединением (адмирала); 11 – штурманская рубка; 12 – ходовая рубка; 13- носовая боевая рубка; 14 – коммуникационная труба; 15 – центральный артиллерийский пост; 16 – кубрики команды; 17 – кладовые различного назначения; 18 – носовая дифферентная цистерна; 19 – отделение шпилевых машин; 20 – погреба 4-д выстрелов; 21 – погреба 12-д снарядов; 22 – погреба 12-д зарядов; 23 – КО; 24 – генераторный отсек; 25 – отделение центрального распределительного щита; 26 – МО; 27 – кормовая дифферентная цистерна; 28 – отсек рулевого привода; 29 – румпельной отделение; 30 – отсек кормового ТА.
В Ютландском сражении контр-адмирал Худ выдвинул 3-ю эскадру тяжелых крейсеров во главе с «Лайон», чтобы вступить в бой с немцами. «Инвинсибл» был разрушен ударами с «Кёнига» и «Дерффлингера» с расстояния 8 600 ярдов, и таким же образом был разрушен «Куин Мэри». Ничто, кроме тяжелых броненосных кораблей, не могло противостоять такому удару. Фишеровское утверждение «скорость – самая лучшая защита» работало, когда корабли вступали в бой на максимальных дистанциях, но когда представился случай для отважного лидерства перед лицом врага, от диктата проекта отмахнулись, и «Инвинсибл» на полной скорости пошел на втречу своей верной гибели.
Хотя ежегодные ассигнования на флот предусматривали установку на «Инвинсиблы» 7-д броневого пояса, увеличивающегося до 10 д в районе башен, в 1914 г. их реальную защиту составляла только 6-д броня в середине корабля и 4-д в носовой части. В корме за кормовой башней броневого пояса вообще не было. В районе расположения орудий крейсера имели 7-д броневую защиту выше броневого пояса и 2-д ниже его, с 2-1,5 -д броней палубы по ватерлинии и 1-0,75 -д главной палубой. Как и на «Дредноуте», орудийные погреба защитили с бортов 2,5-д щитами ниже ватерлинии. По поводу бронирования «Инвинсибла» адмирал Марк Керр писал:
«Когда «Инвинсибл» укомплектовывался на Тайне, ко мне пришел сэр Филип Уаттс. Среди обсуждаемых вопросов я отметил, что боевые дистанции в будущем, как я полагаю, приблизятся, по крайней мере к 15 000 ярдам, и снаряд, выпущенный с этого расстояния, сможет пробить бронированный барбет, палубу и взорваться против бронированной трубы, пройдя прямо к орудийным погребам. Результатом чего будет взрыв, который разрушит корабль. Сэр Филип ответил, что он знает об этой опасности, но инструкции выданные ему, предусматривали защиту от снаряда, выпущенного с расстояния 9 000 ярдов, и ему не позволено использовать вес для усиления бронирования». Обе боевые рубки имели переговорные трубы, шедшие к расположенному ниже броневого пояса центральному посту.
Главные механизмы
На внешние валы работали турбины низкого давления переднего и заднего хода, а так же турбина экономического (крейсерского) хода, а турбины высокого давления (переднего и заднего хода) – на внутренние валы, над которыми находились холодильники. Машинные отделения представляли собой необычно большие помещения, так как вспомогательное оборудование располагалось здесь же.
Все три корабля превзошли ожидания на заводских испытаниях, их результаты были следующие:
«Индомитэбл» 43 780 л.с. = 25,3 уз.
«Инфлексибл» 43 390 л.с. = 25,5 уз.
«Инвинсибл» 44 875 л.с. = 26,2 уз.
Когда они достигли 28 уз, это были лучшие результаты на флоте. Во время возвращения из Квебека, с Принцем Георгом Уэльским на борту, в июле 1908 г. «Индомитэбл» установил среднюю скорость 25,13 уз между Беллислом и Фастнетом у юго-западного побережья Ирландии. При постоянной скорости в море 23,2 уз (22,3 уз), при полном водоизмещении расход угля составлял 600 т ежедневно при мощности энергетической установки 28 700 л.с.
Мореходные качества
Хотя, как сообщалось, эти корабли имели хорошую мореходность, они не были особенно устойчивыми орудийными платформами.
