Мнение, что карфагеняне активно внедряли изобретения в жизнь, явно было общепринятым. В 209 году н.э. карфагенский священник Тертуллиан писал следующее:
«Таран (причем не животное с загнутыми назад рогами и обросшее шерстью, а деревянная машина, пробивающая стены), никогда ранее не подвластный человеку, говорят, был впервые использован Карфагеном, городом, наиболее яростным в войнах, потому что маятниковый размах удара приравнивает силу машины к ярости животного, бьющего своей головой» (Тертуллиан «О плаще» 1.3).

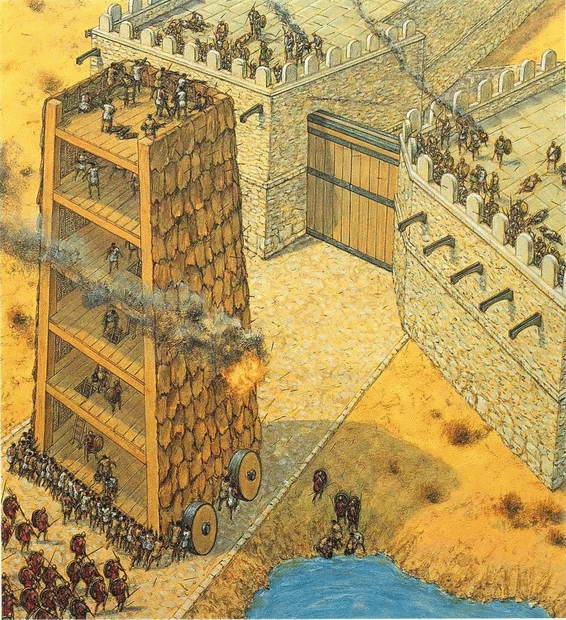

Осада Дионисием Мотии в 397 г. до н.э. При штурме этого островного города Дионисий, вероятно, использовал существовавшую дамбу как подъездной путь для осадных машин, так что сосредоточил свои усилия на северных воротах. Его арсенал включал шестиэтажные осадные башни на колесах. Именно в описаниях этой осады впервые в истории встречается упоминание катапульты, под которой тогда, должно быть, имелся в виду «брюшной лук» гастрафет.
Другой римский писатель, Плиний Старший, считал, что баллиста и праща были финикийскими изобретениями (Плиний «Естественная история» 7.201), и хотя это мнение почти наверняка ошибочно, древним оно казалось вероятным. Конечно, карфагеняне не могли быть изобретателями стенобитной технологии, потому что ассирийцы использовали передвижные тараны уже около 850 года до н.э. Тем не менее вполне возможно, что карфагеняне первыми познакомили Запад с осадной техникой. Так или иначе, все эти высказывания свидетельствуют как минимум о том, что их считали нацией, искусной в осадном деле.
Дионисий I Сиракузский
Успехи Карфагена в городах Сицилии встревожили Дионисия, сиракузского тирана (правил в 406–367 годах до н.э.). Во время своего завоевания Восточной Сицилии он испытал временную неудачу у Леонтин именно из-за отсутствия осадной техники (Диодор Сиц. 14.14.3–4). Правда, горожане вскоре покорились ему, напуганные судьбой своих соседей, но случившееся стало Дионисию уроком. С одной стороны, он усилил, насколько можно, укрепления своего города, которые и сейчас охватывают плато Эпиполеи, а одновременно с этим собрал мастеров со всего Средиземноморья, чтобы пополнить свой арсенал. Привлеченные обещанием щедрой платы, люди приходили из Италии, Греции и даже из Карфагена. Производились различные виды вооружений, включая «доселе незнакомые машины, способные давать огромное преимущество» (Диодор Сиц. 14.42.2). Еще долго потом об этом вспоминали как о «всей области изобретений в механике, созданных во время тирании Дионисия Сицилийского» (Афиней 10.5–7).

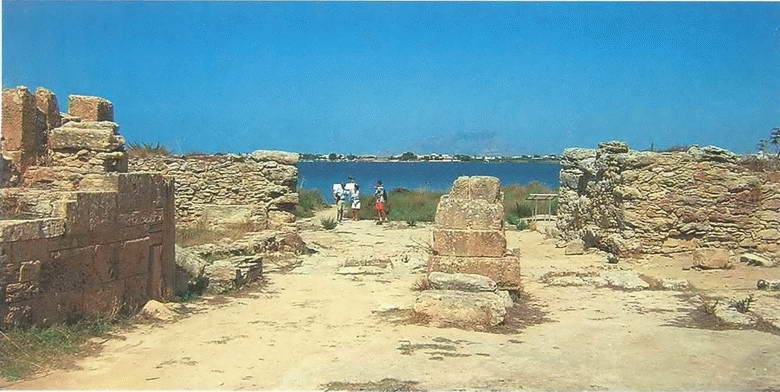

Северные ворота Мотии, вид из города.

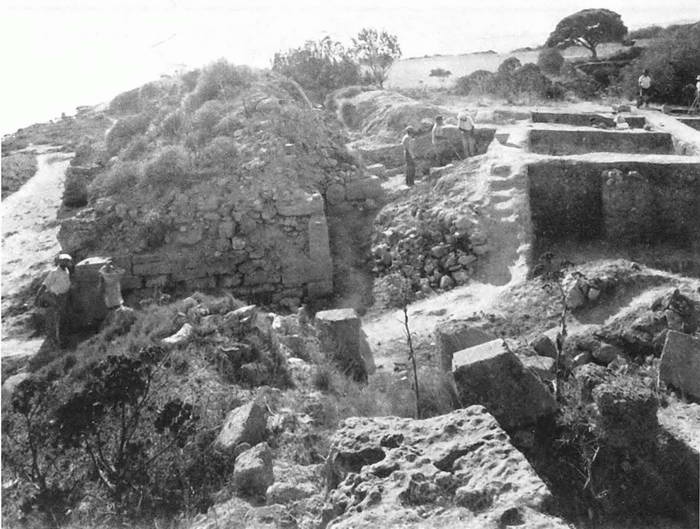

Раскопки южных ворот Моти в 1962 г.
К 399 году до н.э. он уже обладал осадными башнями, стенобитными таранами и еще одни оружием, которому суждено было сыграть важную роль в осадном деле, — катапультой.
Однако, хотя Диодор Сицилийский отмечает, что катапульта (которую он называет katapeltikon) была изобретена под руководством Дионисия, (Диодор Сиц. 14.42.1; сравни 50.4), это орудие появилось отнюдь не на пустом месте. В работе под названием «Изготовление метательных орудий Ктесибия» (Ktesibiou Belopoiika) римский инженер Герон Александрийский, писавший около 60 года н.э., объясняет, что конструкция катапульты была навеяна более ранним механическим орудием, «брюшным луком» — гастрафетом. В своей первоначальной форме орудие состояло из мощного сложного лука, укрепленного крестообразно на брусе так, что он напоминал более поздний арбалет. Свое имя — «брюшной лук» — он получил из-за дуги сзади, в которую лучник упирался своим животом, натягивая тетиву.
Станковые луки

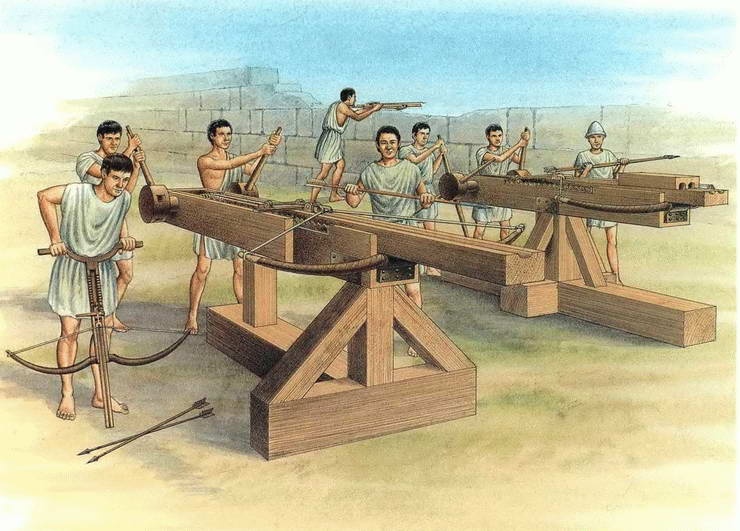

Судя по источникам, можно сделать вывод, что станковые луки, или стрелометы, были известны еще до 399 года до н.э. Битон описывает две машины, изобретенные Зопиром, одну действовавшую при Кумах, возможно, в связи с завоеванием сабеллов в 421 году до н.э., а другую при Милете, наверное, до персидского захвата этого города в 401 году до н.э. Первая, так называемый горный гастрафет (на илл. слева), имела станину длиной 5 футов (1,5 м) и лук 7 футов (2,2 м); вторая (на илл. справа) имела 7-футовую станину (2,2 м) с укрепленным на ней 9-футовым (2,8 м) луком и явно могла стрелять двумя снарядами сразу. Такие громоздкие машины никак не могли использоваться в качестве ручного оружия. Не говоря о размерах и весе, луки были слишком тугими, чтобы их можно было натянуть вручную. Однако Зопир включил сюда два элемента, которые постепенно могли бы преодолеть разрыв между этими машинами и торсионной катапультой: систему оттягивающей тетиву лебедки, необходимой для растущей мощности лука, и стойку, которая делала возможными применять все более тяжелые машины.
В целом текст Битона редко бывает достаточно ясен, чтобы добиться четкого перевода. Это относится и к станине машины-лука. Милетская машина предположительно стояла на «пьедестале» (базе) высотой 1 фут (0,3 м), длиной 9 футов (2,7 м) и шириной 3 фута (0,9 м), на котором возвышалась «опора высотой 5 футов (1,5 м), но далее Битон говорит, что опора была 3 фута (0,9 м) высотой. Шрамм считает, что эта фраза — ошибка переписчиков, которые не раз переписывали греческие тексты на протяжении веков, и что Битон просто говорил о пятифутовой опоре с тремя ногами; другими словами, о треноге. Но пятифутовая тренога, помещенная на базу 1 фут высотой, сделала бы машину высотой более 2 м, и спусковой крючок оказался бы выше головы лучника, вне его досягаемости. Шрамм поясняет, что Битон, должно быть, просто имел в виду треногу достаточно высокую, чтобы поднять гастрафет на 5 футов над землей.
Кроме базы и опоры, Битон упоминает в своем описании милетской установки еще один элемент — вертикальный пилон 2 фута высотой (0,6 м), установленный в центре базы. Шрамм отошел от описания Битона, представив себе опору со скобой наверху, которую он установил на гастрафете прямо за луком. При таком устройстве задняя часть орудия остается без поддержки, так что пилон, о котором говорится у Битона, Шрамм поставил сзади на опору.
Когда тот же текст анализирует Марсден, он пытается рационализировать измерения Битона, предположив, что каждая из ног треноги имела длину 5 футов, но они были особым образом укреплены на базе, имевшей форму игрека. Он поставил вертикальный пилон обратно в середину базы, чтобы он мог служить центральной опорой треноге, но сохранил скобу, как у Шрамма, которую также прикрепил к переду гастрафета, у лука. Это был практически шраммовский чертеж, за исключением заднего пилона. Но, убрав задний пилон, Марсдену пришлось придумать распорку, выполняющую те же функции.
