Возьмем для примера ИСЗ «Молния». Его основное назначение — осуществлять связь между западом и востоком России и СНГ. Следовательно, орбита должна быть достаточно высокой, чтобы сверху была видна значительная часть территории. Связь подчиняется суточному ритму (скажем, телепередача «Время» транслируется в одно и то же время в каждой зоне вещания), так что период ИСЗ обязан укладываться в сутках целое число раз. С учетом предыдущего условия получаем для периода одно из трех значений: 6, 8, 12 часов (особый случай 24 часов надо рассматривать отдельно). Наклон i плоскости орбиты к экватору должен лежать в пределах 40°÷80° для покрытия широтной зоны, в которой расположен СНГ. Эксцентриситет следует взять близким к единице и направить апогей в Северное полушарие, тогда спутник будет почти все время в рабочей зоне, быстро пролетая Южное полушарие (вспомните о скоростях в разных точках эллипса). В результате отпадают периоды в 6 и 8 часов, так как для них эксцентриситет нельзя сделать большим, ведь внутри эллипса должна еще поместиться Земля с ее атмосферой. Остается период в 12 час.
Пока мы ограничивались рамками задачи одного притягивающего центра. Но «Молния» рассчитана на долгие годы работы, и выбранная орбита должна быть устойчивой на многих тысячах витков. Поэтому необходим учет несферичности Земли, что ставит под сомнение весь проект. Вращение линии апсид с угловой скоростью ω1 через 180°/ω1 суток (если ω1 измерять в градусах за сутки) повернет апогей в Южное полушарие, и наша «Молния» станет обслуживать Австралию. Однако величина ω1, как показывают расчеты, содержит множитель (4—5sin2i) и обращается в нуль при i=63,4°. Такой наклон нас вполне устраивает. Реальные «Молнии» двигаются по орбитам с близким к указанному наклоном. Орбита «Молнии» (рис.9.) отличается от изображенной на рис.8. тем, что все апогейные точки располагаются на окружности, имеющей широту около 63°.

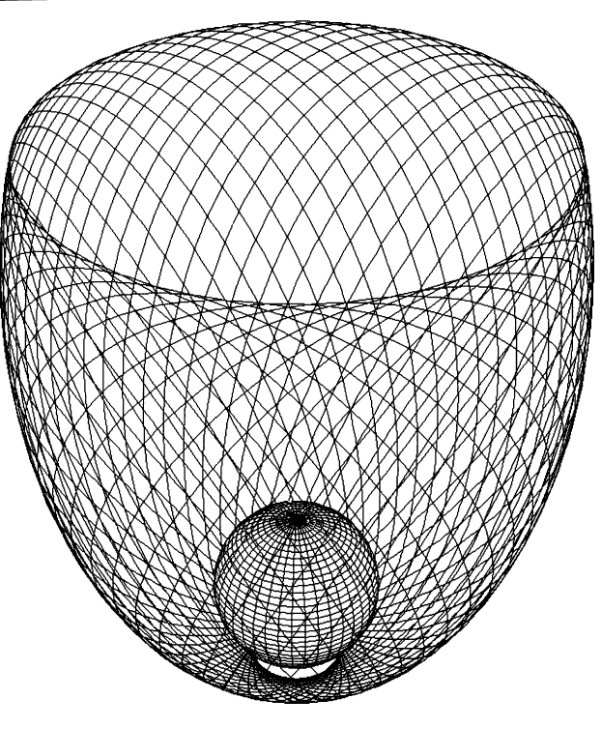

Рис.9
По рис.9 может показаться, что из-за вращения плоскости орбиты вокруг полярной оси территория России постепенно будет уплывать из-под орбиты «Молнии». Это, конечно, не так. На рисунке, в отличие от кино, не изобразить вращения планеты. Земля вертится, делая один оборот в то время, за которое спутник делает два оборота. Из двух витков «Молнии» лишь один — рабочий. Поэтому (хотя не только поэтому) надо иметь несколько таких спутников.
Обратимся к 24-часовым спутникам. Этот вариант активно используется в системах спутниковой связи многих стран — но только в круговом экваториальном варианте е≈0, i≈0. Для земного наблюдателя спутник на небе кажется неподвижным, «висящим» над одной и той же точкой земной поверхности. Влияние несферичности Земли, а также притяжение Луны и Солнца медленно уводит ИСЗ от «точки стояния», в результате чего приходится время от времени корректировать его орбиту.
Для спутников «Молния» выбраны орбиты, на которых ω1=0. Активно используются в космонавтике и орбиты, на которых ω2=0. Это полярные орбиты (i=90°), единственные, где спутник может быть виден в зените на полюсах.
Еще более интересен пример широко применяемых траекторий, для которых ω2=0,986°/сут. Именно с такой угловой скоростью Земля обращается вокруг Солнца. Поэтому рассматриваемые орбиты называются солнечно-синхронными. Линия Солнце-Земля составляет с плоскостью орбиты постоянный угол. В частности, может совпадать с ней, вследствие чего спутник пролетает над каждым районом земной поверхности почти в одно и то же местное солнечное время. Это весьма удобно при сравнении фотоснимков, полученных в разные дни спутниками, исследующими Землю.
Пассивное движение в системе Земля-Луна
Пусть спутник Земли поднят так высоко, что может сближаться с Луной. В результате наложения земной и лунной гравитации разнообразие орбит становится поистине фантастическим. Никто пока не сумел перечислить все их типы. Рассмотрим один интересный класс замкнутых периодических орбит. Для простоты будем считать лунную орбиту окружностью.
Сначала надо ввести геоцентрическую систему отсчета, вращающуюся вместе с Луной. В этой системе Луна неподвижна, неподвижен и центр Земли, а сама Земля вращается с периодом в 24 ч. 50 мин. Этот период легко определит каждый из вас. В ясную лунную ночь отметьте положение тени какого-либо неподвижного предмета и засеките время. В следующую ясную ночь тень будет на том же месте через 24 ч. 50 мин. Введенная система отсчета кажется несколько искусственной. Но это не совсем справедливо. Такая система естественна для селенитов (воображаемых жителей Луны и будущих обитателей лунных баз). В их небе Солнце всходит и заходит. А Земля висит неподвижно, показывая одни и те же города каждые 24 ч. 50 мин. Здесь можно напомнить о том, что период вращения Земли вокруг оси равен 23 ч. 56 мин. Это звездные сутки. Для земного наблюдателя через это время каждая звезда возвращается на прежнее место, например, точно на небесный меридиан. Относительно Солнца период вращения Земли равен 24 ч. Это солнечные сутки. Наконец, относительно Луны — 24 ч. 50 мин. Этот период можно бы назвать лунными сутками Земли. Именно с таким периодом повторяются условия передач земных радиостанций для селенитов.

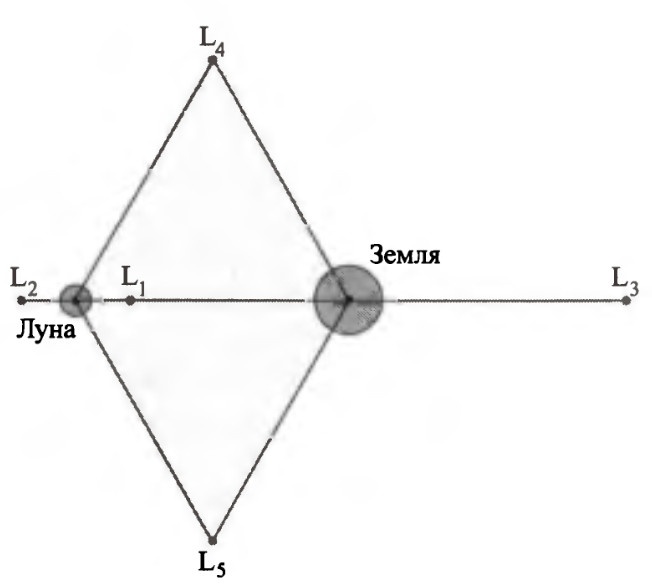

Периодические орбиты — это траектории, замыкающиеся в нашей вращающейся вместе с Луной системе отсчета после истечения некоторого периода Т. Простейшими периодическими орбитами будут положения равновесия. Ведь точечную траекторию можно считать периодической при произвольном периоде Т. Как показали Л. Эйлер и Ж. Лагранж, в нашей системе существует ровно пять положений равновесия, так называемых точек либрации L1—L5 (рис.10). Три из них, найденные Эйлером, лежат на прямой Земля-Луна. Одна из них, находящаяся между Землей и Луной точка либрации L1, представляет и практический интерес. В будущем ее предполагается использовать как место перевалочной базы при освоении Луны. Точки либрации L1, L2, L3 неустойчивы. Поэтому время от времени необходима незначительная коррекция космического аппарата (КА), находящегося в окрестности L1, во избежание его ухода от L1 на неприемлемое расстояние.
Рис.10
Не исключено и создание базы в одной из открытых Лагранжем точек L4, L5, лежащих в плоскости лунной орбиты и образующих вместе с Землей и Луной два равносторонних треугольника. Это тем заманчивее, что L4 и L5 оказались устойчивыми, в отличие от L1, L2, L3. Неучтенное притяжение Солнца все же может вывести КА из приемлемой окрестности L4 или L5. Так что коррекция орбиты может понадобиться и здесь, но гораздо реже.
