Но теперь известно, что они представляют множество химических групп, которые в большинстве случаев свидетельствуют в пользу кристаллизации вещества этих метеоритов в ядрах разных родительских тел астероидных размеров (порядка нескольких сотен километров). Другие же из этих метеоритов, возможно, представляют собой образцы отдельных сгустков металла, который был рассеян в родительских телах. Есть и такие, которые несут доказательства неполного разделения металла и силикатов, как железо-каменные метеориты.
Железо-каменные метеориты делят на два типа, различающиеся химическими и структурными свойствами: палласиты и мезосидериты. Палласитами называют те метеориты, силикаты которых состоят из кристаллов магнезиального оливина или их обломков, заключенных в сплошной матрице из никелистого железа. Мезосидеритами называют железо-каменные метеориты, силикаты которых представляют собой в основном перекристаллизованные смеси из разных силикатов, входящие также в ячейки металла.
Железные метеориты почти целиком состоят из никелистого железа и содержат небольшие количества минералов в виде включений. Никелистое железо (FeNi) — это твердый раствор никеля в железе. При высоком содержании никеля (30—50%) никелистое железо находится в основном в форме тэнита (γ-фаза) — минерала с гранецентрированной ячейкой кристаллической решетки, при низком (6—7%) содержании никеля в метеорите никелистое железо состоит почти из камасита (α-фаза) — минерала с объемно-центрированной ячейкой решетки.
Большинство железных метеоритов имеет удивительную структуру: они состоят из четырех систем параллельных камаситовых пластин (по-разному ориентированных) с прослойками, состоящими из тэнита, на фоне из тонкозернистой смеси камасита и тэнита. Толщина пластин камасита может быть разной — от долей миллиметра до сантиметра, но для каждого метеорита характерна своя толщина пластин.
Если полированную поверхность распила железного метеорита протравить раствором кислоты, то проявится его характерная внутренняя структура в виде видманштеттеновых фигур. Названы они в честь А. де Видманштеттена, наблюдавшего их первым в 1808 г. Такие фигуры обнаруживаются только в метеоритах и связаны с необычайно медленным (в течение миллионов лет) процессом остывания никелистого железа и фазовыми превращениями в его монокристаллах.

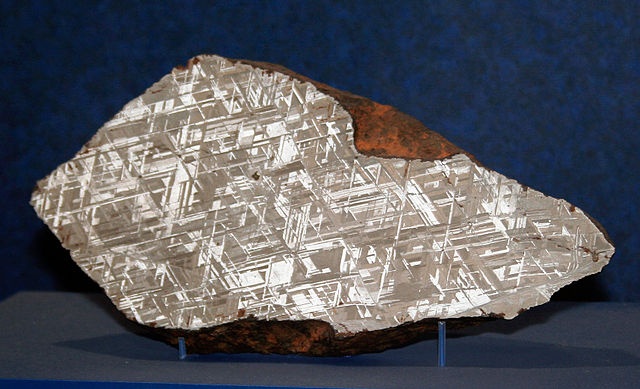

Рис. Железный метеорит с видманштеттеновой структурой.
До начала 1950-х гг. железные метеориты классифицировали исключительно по их структуре. Метеориты, имеющие видманштеттеновы фигуры, стали называть октаэдритами, поскольку составляющие эти фигуры камаситовые пластины располагаются в плоскостях, образующих октаэдр.
В зависимости от толщины L камаситовых пластинок (которая связана с общим содержанием никеля) октаэдриты делят на следующие структурные подгруппы: весьма грубоструктурные (L>3,3 мм.), грубоструктурные (1,3
У некоторых железных метеоритов, имеющих низкое содержание никеля (6—8%), видманштеттеновы фигуры не проявляются. Такие метеориты состоят как бы из одного монокристалла камасита. Называют их гексаэдритами, так как они обладают в основном кубической кристаллической решеткой. Иногда встречаются метеориты со структурой промежуточного типа, которые называются гексаоктаэдритами. Существуют также железные метеориты, вообще не имеющие упорядоченной структуры — атакситы (в переводе «лишенные порядка»), в которых содержание никеля может меняться в широких пределах: от 6 до 60%.
Накопление данных о содержании сидерофильных элементов в железных метеоритах позволило создать также их химическую классификацию. Если в n-мерном пространстве, осями которого служат содержания разных сидерофильных элементов (Ga, Ge, Ir, Os, Pd и др.), точками отметить положения разных железных метеоритов, то сгущения этих точек (кластеры) будут соответствовать таким химическим группам. Среди почти 500 известных сейчас железных метеоритов по содержанию Ni, Ga, Ge и Ir четко выделяются 16 химических групп (IA, IB, IC, IIА, IIВ, IIС, IID, IIЕ, IIIA, IIIB, IIIC, IIID, IIIE, IIIF, IVA, IVB). Поскольку 73 метеорита в такой классификации оказались аномальными (их выделяют в подгруппу неклассифицированных), то существует мнение, что есть и другие химические группы — возможно их более 50, но они пока недостаточно представлены в коллекциях.
Химические и структурные группы железных метеоритов связаны неоднозначно. Но метеориты из одной химической группы, как правило, имеют похожую структуру и некоторую характерную толщину камаситовых пластинок. Вероятно, метеориты каждой химической группы формировались в близких температурных условиях, быть может, даже в одном родительском теле.
Методы изучения метеоритов и их результаты
При нагревании чистого кристаллического железа температура фазового превращения камасит (α-фаза)→тэнит (γ-фаза) составляет 910°С. При типичных средних концентрациях никеля в железных метеоритах (7—14%) превращение γ→α начинается при более низких температурах (650—750°С). При падении температуры в тэните появляется камасит в виде тонких листков, или пластинок, ориентированных вдоль граней октаэдра — четырех плоскостей с эквивалентным расположением атомов. Поэтому железные метеориты в процессе (γ→α)-превращения приобретают октаэдритовую структуру, отражающую направления преимущественного роста пластин камасита.
В зависимости от направления распила метеорита по отношению к октаэдритовой ориентировке его пластин видманштеттеновы фигуры имеют разный рисунок. Сами же пластины в сечении выглядят как балки. Чем меньше содержание никеля в исходном тэните, тем выше температура, при которой начинается фазовое превращение и тем дольше длится рост камаситовых пластин, и тем более толстыми они оказываются к концу роста. Этим объясняется, почему метеориты с высоким содержанием никеля являются тонкоструктурными, а метеориты с низким его содержанием — грубоструктурными, вплоть до образования сплошного монокристалла камасита толщиной до 50 см, как у гексаэдритов.
В конце 1950-х гг. в железных метеоритах советские исследователи обнаружили методом электронного микрозондирования специфический М-образный профиль распределения никеля в сечении тэнитовых слоев, находящихся между камаситовыми. В 1960-х гг. Дж. Голстейн, В. Бухвальд и др. показали, что этот профиль образуется также при (γ→α)-превращениях в никелистом железе при его остывании. Он возникает из-за разной скорости диффузии никеля в камасите и тэните (в камасите она в 100 раз больше) и более низкой растворимости никеля в камасите, чем в тэните. Это открытие дало астрономам новый метод реконструкции истории метеоритов.
Рассчитывая профили никеля в тэните при разных его начальных содержаниях и сравнивая их с измеренными в метеоритах, удается оценить скорости остывания вещества железных метеоритов в недрах родительских тел, а следовательно, и размеры этих тел. Дж. Вуд предложил еще один метод оценки скорости остывания — по ширине тэнитовой пластины и концентрации никеля в ее центре по отношению к среднему содержанию никеля в метеорите. Оба эти метода дали совпадающие результаты. Оказалось, что вещество октаэдритов в интервале температур 600—400°С остывало со скоростью 1—10°С за миллион лет, а иногда и медленнее. Аналогичный результат получился и для железо-каменных метеоритов, металл которых также имеет октаэдритовую структуру.
