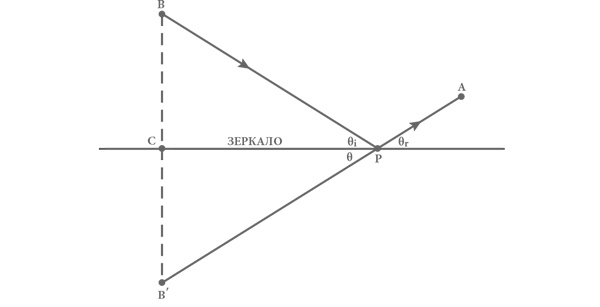

Рис. 3. Доказательство теоремы Герона. Теорема доказывает, что кратчайший путь из объекта B до поверхности зеркала и затем к наблюдателю в точке A таков, что углы θп и θо равны. Начерченные сплошной линией отрезки помечены стрелками, показывающими направление движения луча света. Штриховая линия – перпендикуляр к поверхности зеркала между точкам B и B’, находящимися на одинаковом расстоянии от зеркала, но по разные стороны от него.
9. Плавающие и погруженные в жидкость тела
В своем великом труде «О плавающих телах» Архимед предположил, что если различные тела плавают или иным образом удерживаются в воде так, что одинаковые сечения на одинаковых глубинах прижимаются вниз различным весом, то и вода, и тела придут в движение и успокоятся тогда, когда все сечения на всех глубинах окажутся придавлены одинаковым весом. Исходя из этого предположения, он сделал несколько общих выводов о поведении плавающих и погруженных тел, некоторые из них даже имели важное практическое значение.
Для начала рассмотрим тело наподобие судна, вес которого меньше веса такого же объема воды. Оно будет плавать на поверхности, вытесняя некоторое количество воды. Если мы выделим в толще воды на какой-то глубине прямо под килем судна горизонтальное пятно такого же размера и формы, как фигура, образуемая ватерлинией судна (где корпус пересекается с поверхностью воды), то вес, приходящийся на площадь этой фигуры, будет равен сумме веса судна и всего объема воды выше этого пятна, за исключением веса воды, вытесненной судном, потому что эта вода больше не находится поверх пятна. Мы можем сравнить этот суммарный вес с тем весом, который действует на такую же площадь, расположенную на той же глубине, но где-либо в стороне от плавающего тела. Разумеется, это значение не будет включать вес плавающего тела, но зато на него будет давить полный вес водяного столба от глубины этого сечения до поверхности, без каких-либо вытесненных частей. Чтобы оба этих сечения испытывали одинаковое давление, вес вытесненной плавающим телом воды должен равняться весу самого плавающего тела. Именно поэтому вес судна называется водоизмещением.
Теперь рассмотрим тело, вес которого больше, чем вес воды такого же объема. Оно не будет плавать, но его можно подвесить в толще воды при помощи веревки или троса. Если конец троса прикрепить к плечу весов, то таким способом мы можем измерить кажущийся вес Wкаж тела, погруженного в воду. Если мы точно так же, как и в предыдущем случае, выделим в глубине воды прямо под телом равное ему по площади пятно воды, то действующий на него вес будет составлен из двух слагаемых. Первое равно разности истинного веса Wист подвешенного тела и его кажущегося веса Wкаж, который полностью компенсируется натяжением троса. Второе слагаемое – это вес воды выше пятна, за исключением воды, вытесненной телом. Можно сравнить значение этой суммы с тем весом, который давит на такую же площадь, расположенную на такой же глубине, но в стороне: этот вес не будет включать слагаемые Wист и −Wкаж, но будет равняться весу столба воды от выделенного сечения до поверхности, без учета какой-либо вытесненной воды. Чтобы на оба сечения действовало одинаковое давление, необходимо выполнение равенства:
где Wвыт – вес воды, вытесненной подвешенным в воде телом. Взвешивая таким образом тело в воде и вне воды, можно найти Wист и Wкаж, а отсюда Wвыт. Если объем тела равен V, то
Здесь ρводы (ро) обозначается плотность (отношение веса к объему) воды, это значение приблизительно равняется 1 г/см³. (Конечно, для тела простой формы, например куба, его объем можно определить простым обмером, но это трудно сделать для тела неправильной формы вроде короны.) Кроме того,
где ρтела – плотность тела. Если взять отношение Wист к Wвыт, то объем V сократится в дроби, и, таким образом, измеряя Wкаж и Wист, мы можем определить отношение плотностей тела и воды:
Полученная величина называется относительной плотностью материала, из которого изготовлено тело. Например, если в воде тело весит в воде на 20 % меньше, чем в воздухе, то Wист − Wкаж = 0,20 × Wист, то есть его плотность должна быть в 1/0,2 = 5 раз больше плотности воды. Иными словами, его относительная плотность по отношению к воде равняется 5.
В этом анализе вода не играет какую-либо определяющую роль. Если то же самое тело подвешивать в какой-нибудь другой жидкости, то соотношение истинного веса и уменьшения веса тела в этой жидкости будет также равняться соотношению плотностей самого тела и этой жидкости. Часто этот принцип используется так: тело известного веса и объема погружают в различные жидкости для того, чтобы измерить плотности этих жидкостей.
10. Площадь круга
Чтобы рассчитать площадь круга, Архимед представлял себе многоугольник с большим количеством сторон, описанный вокруг круга. Для простоты рассмотрим правильный многоугольник, у которого все стороны и углы равны. Площадь такого многоугольника есть сумма площадей всех прямоугольных треугольников, которые образуются, если провести лучи из центра многоугольника к каждой из его вершин и к середине каждой из его сторон (см. рис. 4, здесь для примера в качестве многоугольника взят правильный восьмиугольник). Площадь прямоугольного треугольника равна половине произведения обоих его катетов, поскольку два таких треугольника можно сложить вместе гипотенузами, и тогда они образуют прямоугольник, площадь которого равна произведению катетов исходного треугольника. В нашем случае это означает, что площадь каждого треугольника равна половине произведения отрезка r от центра до середины каждой из сторон многоугольника (то есть радиусу круга) и отрезка s от точки на середине стороны до вершины, который, конечно, равен половине стороны многоугольника. Просуммировав площади всех этих треугольников, мы обнаружим, что площадь всего многоугольника равна половине произведения r на полный периметр всего многоугольника. Если мы будем увеличивать количество сторон в многоугольнике до бесконечности, то его площадь будет все точнее совпадать с площадью вписанного круга, а его периметр – с длиной окружности круга. Поэтому площадь круга равна половине произведения его радиуса на длину окружности.
