До прочтения «Географии» Птолемея европейские картографы не ведали об этой проблеме. Птолемей описал два способа проекции. Первый способ, который сам он часто употреблял, заключался в следующем: необходимо представить сферическую поверхность Земли нижней частью конуса, развернутого в плоские поверхности. Это дает прямые линии экватора и меридианов и регионов, расположенных недалеко от экватора, но в северных районах, представлявших наибольший интерес для европейца XV века, погрешность существенно возрастает. Второй способ (часто называемый проекцией Дониса по имени германского бенедиктинца, составлявшего таким образом карты для иллюстрации одного из изданий «Географии») был модификацией первого, в котором меридианы и параллели были кривыми, а лежащая в ее основе геометрия – сложнее. Когда методы, описанные Птолемеем, были освоены, картографы были готовы применять новые, более удобные проекции. Но это было дело будущего, так же как переоценка длины земного градуса на разных широтах.
В XV веке использовался только один новый метод изображения – земной глобус. Небесные глобусы, показывающие созвездия в причудливых подробностях и положение главных звезд, были уже некоторое время известны, но первые дошедшие до нас земные глобусы датируются концом столетия. Их рисовали вручную. Самый известный – это глобус, изготовленный Мартином Бехаймом (1459–1507) по заказу отцов города Нюрнберга. Бехайм жил в этом городе, известном ремесленниками, которые изготавливали прекрасные астрономические инструменты. Но его интересовали навигационные, а не астрологические аспекты астрономии, поэтому он предпочитал проводить основную часть времени в Португалии, только ненадолго возвращаясь в Нюрнберг, где в 1492 году закончил свой глобус. Он показывает знаменитые португальские открытия вдоль западного побережья Африки, но, к сожалению, не последние открытия Васко да Гамы на востоке и Колумба на западе. Пока глобусы разрисовывались вручную, они оставались диковиной. Но к началу нового века появились способы печатания полос (клиньев) для приклеивания на глобус, хотя проблемы с точностью отображения остались. Чтобы глобусы можно было использовать в мореплавании, их следовало делать слишком большими, что было неудобно. Несмотря на непрекращающиеся попытки убедить моряков их использовать, они выполняли на судах в основном декоративные функции.
Картографы XV века были поглощены проблемами, связанными с составлением максимально точных сухопутных карт, и у них не было времени задаваться вопросом, насколько их творения будут полезны морякам. Применение научной картографии к морским картам распространилось только в следующем веке. Астрономы и математики разными путями получали информацию о новых открытиях, и необходимо было помочь первооткрывателям создать новые навигационные методы, необходимость в которых ощущалась остро. Понятно, что такую работу мог выполнить ученый, понимающий теоретические основы проблемы, а не судоводитель-практик, искушенный в традиционных методах, но теряющийся, когда они перестают работать. Именно этого и следовало ожидать, потому что суда вышли за пределы хорошо знакомых вод Средиземноморья и Северной Европы. Моряк больше не мог полагаться на компас, навигационную карту и таблицу, как привык это делать в Средиземном море, прокладывая курс по румбу компаса и пройденному расстоянию. Ведь в дальних плаваниях у него не было карты, да и компасный румб был ему неизвестен.

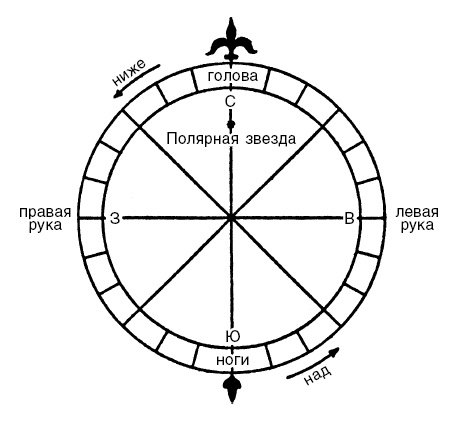

Рис. 1. Указатель моряка для определения направления по светилам Когда Стражи указывают на «десять часов», моряк XV века говорил, что они показывают «два часа ниже головы», на «пять часов» – «один час над ногами». Моряк XVII века говорил «норд-вест-тень-норд» и «зюйд-тень-ост»
Не мог он полагаться и на лот, линь и портолан, как моряки Северной Европы, где мелководья на континентальном шельфе делали навигацию по глубине под килем и характеру океанского дня вполне надежной. Он оказался на глубоководье и без лоции. Для плавания в Атлантике нужны были методы астрономической навигации. А он знал только Северную звезду и связанное с ней созвездие Малой Медведицы; их он использовал для определения времени ночью, а это был сложный метод, основанный на запоминании положения Стражей в разное время года
[9].
Толчок к применению астрономических знаний для совершенствования навигационных методов, равно как и импульс начать исследования Атлантики, дал португальский принц Генрих Мореплаватель. Он лично участвовал только в одной экспедиции, да и то в ранней юности – через Гибралтарский пролив для помощи во взятии Сеуты в 1415 году. Но вплоть до своей смерти в 1460 году он был главным европейским сторонником исследования Атлантики и использования астрономических методов в навигации. Для этой цели он создал исследовательский центр в Сагрише – на юго-западе Португалии. И хотя центр прекратил свою деятельность после смерти Генриха, тенденция к совершенствованию навигационных методов, так же как и к масштабным исследованиям, сохранилась. Португалия приобрела такую широкую известность своими навигационными идеями, что в конце XV века такие иностранцы, как Абрахам Закуто из Саламанки и Мартин Бехайм из Нюрнберга, сочли Лиссабон самым перспективным центром для астрономов-практиков.
Чтобы научить моряка XV века плавать в незнакомых морях, необходимо было решить две задачи. Во-первых, изобрести упрощенные методы, с помощью которых он мог определять свое местонахождение на глобусе. На практике это означало методы определения широты по высоте солнца или звезды. Во-вторых, придумать инструменты, которые могли бы надежно работать на неустойчивой палубе маленького подвижного судна, находясь в руках необученных моряков. Существующие приборы астронома были не так уж хорошо приспособлены для использования на море, как и методы астронома-наблюдателя для моряка. Излюбленным инструментом астронома в течение длительного времени была астролябия – сложный прибор, созданный для получения полезной астрологической информации о движении и положении солнца и звезд. Он снабжался угломером (алидадой) для измерения углового расстояния между двумя объектами. Упрощенная форма – морская астролябия (по сути – тяжелое кольцо со шкалой и алидада как подвижный указатель) – появилась только в следующем веке. Вторым распространенным инструментом был квадрант. Он содержал большое количество информации, имел два смотровых отверстия и отвес. Но в нем не было подвижных частей (как в астролябии), и его можно было упростить, заменив астрономические таблицы, нанесенные с обратной стороны, навигационными таблицами. Именно в такой форме этот инструмент широко распространился в XV веке. Был еще cross-staff, названный по аналогии с арбалетом (crossbow), который он напоминал. Это было нечто вроде длинной тонкой деревяшки, снабженной короткой подвижной поперечиной. Чтобы ее использовать, следовало поднеси конец палки к глазу и передвигать поперечину взад-вперед, пока ее концы не закроют оба предмета, угловое расстояние между которыми измеряется. Палку можно градуировать по-разному, чтобы получить нужную информацию.
