Первый лазер работал на переходе с длиной волны 1,15 мкм, ближнем ИК-диапазоне. Джаван использовал зеркала, которые имели максимальное отражение на этой длине волны, которая соответствует одному из возможных переходов неона. Он знал, что были и другие возможные длины волн. Он выбрал эту длину волны, поскольку его исследования показали, что на ней можно ожидать наибольшее усиление. Чтобы использовать переходы в видимой области, требовалась трубка с таким малым диаметром, что невозможно было настроить плоские зеркала, которые в то время использовались для резонатора Фабри—Перо.
В лазере Джавана разрядная трубка содержала неон и гелий при давлении 0,1 и 1 торр соответственно (1 торр — почти тысячная часть давления в одну атмосферу). Трубка из плавленого кварца имела длину 80 см и диаметр 1,5 см. На каждом конце была металлическая полость, в которых располагались плоские зеркала с высоким отражением. Использовались гибкие рукава (сильфоны), позволяющие микрометрическими винтами настраивать (путем прецизионных наклонов) зеркала Фабри—Перо. Это позволяло обеспечить параллельность с точностью до 6 угловых секунд. На концах располагались плоские стеклянные окна с поверхностями, отполированными с точностью, лучшей 100 А. Они позволяли выпускать пучок излучения без искажений. Электрический разряд возбуждался с помощью внешних электродов, используя генератор на 28 МГц с мощностью 50 Вт. Зеркала с высоким отражением получались напылением 13 слоев диэлектрических материалов (MgF2, ZnS). В области между 1,1 и 1,2 мкм коэффициент отражения был 98,9%. Лазер работал в непрерывном режиме и был первым лазером этого типа.
Следуя примеру Hughes, исследовательский центр Bell Labs также устроил публичную демонстрацию гелий-неонового лазера 14 декабря 1960 г. Чтобы продемонстрировать возможную важность для коммуникаций, была организована передача телефонного разговора, используя пучок лазерного излучения, который модулировался телефонным сигналом.
Этот лазер стали называть He-Ne-лазером, используя химические символы его компонент для названия. Он был представлен прессе 31 января 1961 г. Работа, описывающая его, была опубликована 30 декабря 1960 г. в Physical Review Letters.
В то время, когда Джаван проводил эксперименты весной 1960 г., два исследователя Bell Labs, А. Фокс и Т. Ли, стали изучать вопрос, какие моды существуют в резонаторе Фабри—Перо. Дело в том, что резонатор Фабри—Перо сильно отличается от микроволновых резонаторов в виде замкнутых полостей. Они определили вид этих мод, и их результат побудил других исследователей Bell Labs, Гэри Д. Бонда, Джеймса Гордона и Хервига Когельника, найти аналитические решения в случае зеркал сферической формы. Важность изучения оптических резонаторов для развития газовых лазеров нельзя недооценивать. До того как были получены эти результаты, газовый лазер был, в лучшем случае, маргинальным устройством, генерация которого в сильнейшей степени зависела от юстировки концевых зеркал. Теоретические исследования резонаторов со сферическими зеркалами показали, что могут быть конфигурации, относительно слабо зависящие от юстировки зеркал, а внутренние потери в резонаторе могут быть меньшими, чем в резонаторе с плоскими зеркалами. Это позволяет использовать активные среды со значительно меньшими, чем думали раньше, усилениями. От резонатора с плоскими зеркалами практически отказались, и все открытия новых газовых лазеров делались с помощью резонаторов со сферическими зеркалами.
В 1961 г. в Bell Labs началась большая программа лазерных исследований. Исследователей, занятых другими проблемами, переориентировали на новую тематику, были приняты новые сотрудники. Решение использовать в резонаторе два одинаковых сферических зеркала, расположенных в положении их фокусов (такая конфигурация называется конфокальным резонатором), показало, каких трудностей мог бы избежать Джаван, если бы использовал такой резонатор. В результате, Вильям В. Ригрод, Хервиг Когельник, Дональд Р. Хериотт и Д. Дж. Брангачио построили весной 1962 г. первый конфокальный резонатор со сферическими зеркалами, которые концентрируют свет к оси разрядной трубки, причем эти зеркала помещались вне трубки. Это позволило получить генерацию на красной линии 6328 А. Часть света неизбежно теряется при отражениях от поверхностей окон (френелевское отражение). Этих потерь, однако, можно избежать, если наклонить окна под определенным углом, называемым углом Брюстера. В этом случае для света определенной поляризации потери практически равны нулю. Такая новая конфигурация лазера показана на рис. 57.

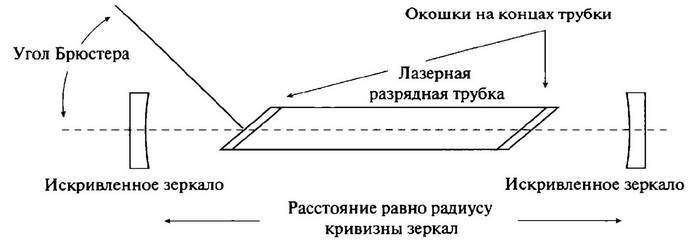

Рис. 57. Конфокальный оптический резонатор. Трубка, в которой газ возбуждается электрическим разрядом, закрыта окошками, наклоненными под углом Брюстера. Вогнутые зеркала с равными радиусами кривизны располагаются за трубкой так, чтобы расстояние между ними было равно радиусу кривизны
Красный He-Ne-лазер стал широко применяться, и до сих пор находит использование, в частности, в медицине. Кроме того, он сильно способствует пониманию принципиальных различий между лазерным (высококогерентным) и обычным (некогерентным) светом. С помощью этого лазера легко наблюдаются явления интерференции, а также модовая структура лазерного пучка, которая легко и наглядно изменяется небольшим наклоном зеркала резонатора. Также стимулировалась разработка других, многочисленных типов лазеров.
Современный He-Ne-лазер может генерировать на одном из нескольких переходах, показанных на рис. 54. Для этого могослойные зеркала изготавливаются с максимальным отражением на нужной длине волны. Генерация получается на длинах волн 3,39 мкм, 1,153 мкм, 6328 А° и даже при использовании особых зеркал, на длинах волн 5433 А (зеленая линия), 5941 А° (желтая линия), 6120 А° (оранжевая линия).
Цезиевый лазер
1961 г. был годом реализации еще двух лазеров, над которыми специалисты работали с самого начала появления концепции лазера. Одним из них был цезиевый лазер. После того как Таунс и Шавлов написали свою работу, было решено, что Таунс попытается построить лазер на парах калия. Выбор был обусловлен тем, что расчеты показывали возможность работы, а также тем, что пары калия являются простым одноатомным газом с хорошо известными свойствами. Таунс хотел работать с системой, свойства которой можно было проанализировать в деталях. Позднее он говорил: «Мой стиль физики заключается в том, чтобы обдумать проблему теоретически, проанализировать ее, а затем поставить эксперимент, который должен работать. Если он не получается, вы должны заставить его заработать. Вы анализируете и усиливаете теоретические условия в лаборатории, до тех пор, пока вы не добьете проблему». Его предварительные расчеты показывали, что калиевый лазер будет иметь высокомонохроматическое излучение, что было бы весьма полезно для специальных применений. Но были и недостатки: малый коэффициент полезного действия (около 0.1%) и выходная мощность в доли милливатта.
В то время как Таунс сконцентрировался на парах калия, Шавлов в Bell Labs, изучая рубин, пришел к заключению, что его линии, которые позднее Мейман использовал для создания первого лазера, не годятся. Таунс запросил и получил финансирование от Военно-воздушного ведомства. Это позволило ему привлечь к проекту двух аспирантов: Г. Камминса и И. Абелла.
