Две волны на рис. 3.3 находятся в противофазе, то есть максимумам верхней волны соответствуют минимумы нижней волны, и наоборот. В результате, разумеется, они при сложении полностью погасят друг друга. Это показано в нижней части рисунка, где волна становится совершенно прямолинейной. Если говорить о циферблатах, то все 12-часовые циферблаты верхней волны, отображающие ее пики, соответствуют 6-часовым циферблатам нижней волны, отображающим ее минимумы. Собственно, везде стрелки на циферблатах верхней волны указывают в сторону, противоположную циферблатам нижней волны.
На этом этапе кажется, что ввод циферблатов для описания волн – излишнее усложнение.
Конечно, если мы хотим сложить две волны воды, то все, что нужно, – сложить высоты каждой из волн, для чего никаких циферблатов не требуется. Да, для обычных водяных волн это верно, но мы не сумасшедшие и ввели циферблаты, имея на то свои основания. Очень скоро обнаружится, что гибкость, достигнутая с их помощью, совершенно необходима, когда дело дойдет до квантовых частиц.
Держа это в уме, ненадолго остановимся и попробуем сформулировать точное правило сложения циферблатов. В случае на рис. 3.3 правило должно выглядеть так, что все циферблаты «взаимно отменяются», так что ничего не остается: 12 часов отменяет 6 часов, 3 часа отменяет 9 часов и т. д. Такая совершенная взаимная нейтрализация, разумеется, отражает тот особый случай, когда волны находятся в идеальной противофазе. Попробуем найти общее правило, работающее для сложения волн любого расположения и любой формы.
На рис. 3.4 показаны еще две волны, на этот раз соединяющиеся по-другому: одна немного смещена относительно другой. Мы вновь отметили максимумы, минимумы и промежуточные точки циферблатами. Сейчас 12-часовой циферблат верхней волны соответствует трехчасовому циферблату нижней. Мы попытаемся сформулировать правило, которое позволит складывать эти циферблаты. Оно состоит в том, что нужно взять две стрелки и соединить их головкой и хвостом. После этого достраиваем треугольник, рисуя новую стрелку, которая сводит вместе две предыдущие. Пример приведен на рис. 3.5. Новая стрелка отличается по длине от двух других и указывает в другом направлении; это новый циферблат, отображающий сумму двух предыдущих.

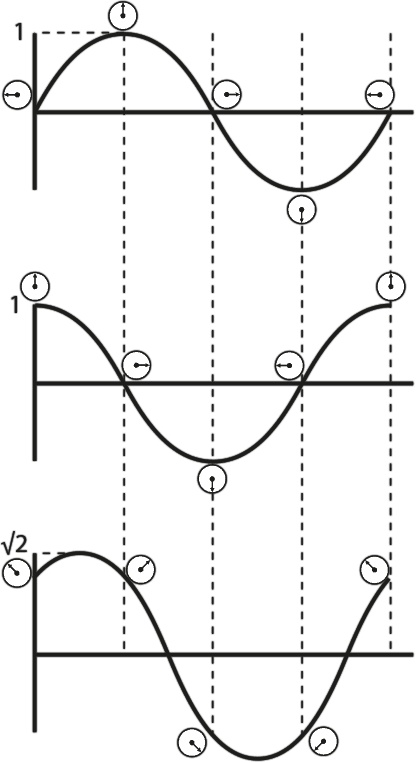

Рис. 3.4. Две волны смещены относительно друг друга. Верхняя и средняя волны складываются, образуя нижнюю волну
Теперь можно добиться большей точности и с помощью простой тригонометрии вычислить результаты сложения любой конкретной пары циферблатов. На рис. 3.5 мы складываем 12-часовой и 3-часовой циферблаты. Допустим, длина стрелок двух первых циферблатов – 1 см (что соответствует максимальной высоте волны – 1 см). Когда мы сводим стрелки головкой к хвосту, получается прямоугольный треугольник, две стороны которого имеют длину 1 см каждая. Стрелка нового циферблата будет иметь длину третьей стороны треугольника – гипотенузы. Теорема Пифагора гласит, что квадрат гипотенузы равен сумме квадратов катетов: h² = x² + y². Подставляем числа: h² = 1² + 1² = 2. Итак, длина новой стрелки циферблата h будет равняться квадратному корню из 2, то есть примерно 1,414 см. В каком направлении будет указывать эта новая стрелка? Для этого нужно узнать величину угла треугольника, отмеченного на рисунке буквой θ. В нашем примере, когда две стрелки одинаковой длины, одна из которых указывает на 12, а другая на 3, можно найти ответ и без всякой тригонометрии. Очевидно, что гипотенуза образует угол 45°, так что новое «время» будет находиться между 12 и 3 часами – это половина второго. Конечно, такой пример – особенный случай. Мы выбрали такие циферблаты, чтобы их стрелки располагались под прямыми углами и имели одинаковую длину, а это упрощает математику. Но очевидно, что можно вычислить длину стрелки и получающееся время при сложении любой пары циферблатов.

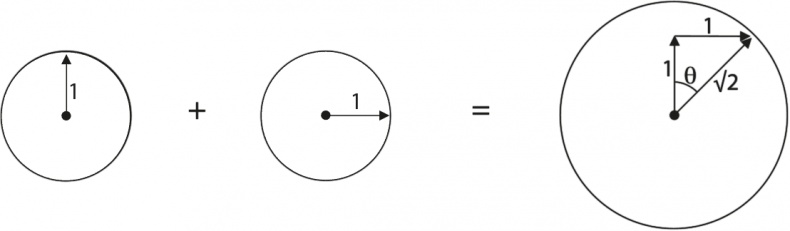

Рис. 3.5. Правило сложения циферблатов
Теперь вернемся вновь к рис. 3.4. Для любой точки на маршруте новой волны мы можем вычислить высоту волны, сложив циферблаты по приведенному выше правилу и задавшись вопросом, насколько стрелка нового циферблата близка к 12-часовому направлению. Когда стрелка указывает на 12, все очевидно: высота волны попросту равна длине стрелки. Точно так же, когда стрелка направлена на 6, все очевидно: волна находится на минимуме, и ее глубина равна длине стрелки. Все понятно и в том случае, когда на часах 3 или 9, потому что высота волны равна нулю, ведь стрелка часов находится под прямым углом к 12-часовому направлению. Чтобы вычислить высоту волны, которую описывает тот или иной циферблат, нужно умножить длину стрелки h на косинус угла, который эта стрелка образует с направлением на 12 часов. Например, угол, который образуют направления на 3 и на 12 часов, равен 90°, а cos 90° равен нулю, так что высота волны тоже равна нулю. Половина второго соответствует углу в 45°, а cos 45° – примерно 0,707, так что высота волны составляет 0,707 от длины стрелки (заметьте, что 0,707 – это 1 / √2!). Если ваших познаний в тригонометрии недостаточно, чтобы понять несколько последних предложений, можно смело игнорировать эти подробности. Важен принцип: зная длину стрелки часов и ее направление, вы можете вычислить высоту волны – и даже если не понимаете тригонометрию, легко справитесь, тщательно нарисовав стрелки часов и спроецировав их на 12-часовое направление с помощью чертежной линейки. (Здесь мы хотели бы уточнить, что всем читающим эту книгу студентам такой способ действий не рекомендуется: синусы и косинусы знать полезно.)
Таково правило сложения циферблатов, и оно прекрасно работает, как показывает нижняя из трех картинок на рис. 3.4, где мы систематически применяли это правило для различных точек на волнах. В этом описании водяных волн все, что имеет значение, – проекция «времени» на 12-часовое направление, связанная с единственным параметром – высотой волны.
Вот почему использование циферблатов не так уж необходимо при описании водяных волн. Взгляните на три циферблата на рис. 3.6: все они соответствуют одной и той же высоте волны и дают эквивалентные способы представления одной и той же высоты воды. Но циферблаты эти, разумеется, различны, и, как мы увидим, эти различия имеют значение, если использовать их для описания квантовых частиц, потому что в этом случае длина стрелки циферблата (или размер циферблата, что одно и то же) имеют очень важное истолкование.
.

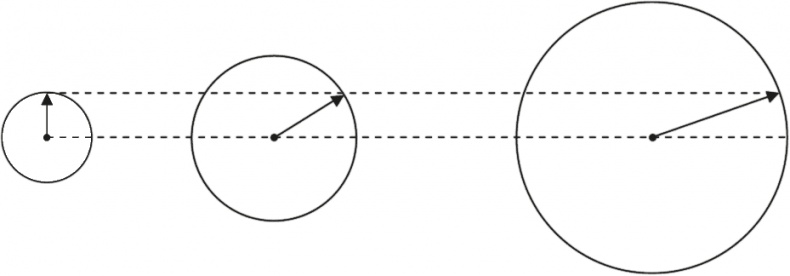

Рис. 3.6. Три разных циферблата с одной и той же проекцией на 12-часовое направление
