Но тут, как будто было недостаточно всего остального, появляется дополнительное важное осложнение: мы должны обратиться к той области физики, которая была введена в «неожиданном повороте» в конце предыдущей главы.
Как вы помните, электроны, движущиеся в верхней части заполненной энергетической полосы, получают ускорение от электрического поля в обратную сторону относительно электронов, движущихся в нижней части той же полосы. Это значит, что дырки, которые находятся вверху валентной зоны, двигаются в противоположном направлении по отношению к электронам, находящимся в нижней части зоны проводимости.
Результат таков: мы можем изобразить поток электронов в одном направлении и соответствующий ему поток дырок в другом. Можно считать, что дырка имеет электрический заряд, прямо противоположный заряду электрона. Вспомните, что материал, через который текут наши электроны и дырки, в среднем электрически нейтральный. В любой отдельно взятой области материал не имеет заряда, потому что отрицательный заряд электронов отменяет положительный заряд, переносимый атомными ядрами. Но если мы создадим пару электрон-дырка, переместив электрон из валентной зоны в зону проводимости (так, как мы уже описали), образуется свободно движущийся электрон, который создает избыток отрицательного заряда по сравнению с обычными условиями в этой области материала. Точно так же дырка – это отсутствие электрона, и в месте, где она есть, преобладает положительный заряд. Электрический ток по определению оказывается величиной, с которой движутся положительные заряды, так что электроны вносят в ток отрицательный вклад
[42], а дырки – положительный, если движутся в одном и том же направлении. Если, как в случае с нашим полупроводником, электроны и дырки движутся в противоположных направлениях, то они складываются, в итоге получается больший заряд и, следовательно, большая сила тока.
Хотя все это кажется довольно запутанным, результаты ясны как день: мы должны представить, что течение электричества через полупроводник – это течение заряда, а он состоит из электронов в зоне проводимости, движущихся в одном направлении, и дырок в валентной зоне, движущихся в обратную сторону. Эта ситуация отличается от движения тока в проводнике, когда сила тока определяется движением огромного количества электронов в зоне проводимости, а дополнительная сила тока, создаваемая при образовании пар электрон-дырка, пренебрежимо мала. Понять пользу полупроводников – значит осознать, что ток, идущий по полупроводнику, нельзя назвать неконтролируемым движением электронов по проводу, как в проводнике. Это гораздо более сложная комбинация движений электронов и дырок, которая при должной настройке может быть использована для создания микроскопических устройств, способных обеспечить полный контроль за движением тока по цепи.
Следующее изложение – вдохновляющий пример прикладной физики и техники. Идея в том, чтобы сознательно загрязнить кусок чистого кремния или германия для создания некоторых новых доступных энергетических уровней электронов. Эти новые уровни позволят контролировать поток электронов и дырок, идущий через полупроводник, как мы можем с помощью клапанов контролировать движение воды по трубам. Конечно, контролировать ток, идущий по проводу, в принципе легко: достаточно дернуть рубильник. Но мы сейчас не об этом, а о том, как создать более тонкие переключатели и динамически контролировать с их помощью ток в цепи. Эти переключатели – строительные кирпичики логических схем, а из логических схем, в свою очередь, состоят микропроцессоры. Итак, как же все это работает?
Левая часть рис. 9.2 показывает, что происходит, если кусок кремния загрязнен фосфором. Уровень загрязнения можно точно контролировать, что очень важно. Представьте, что в кристалле чистого кремния каждый атом последовательно замещается атомом фосфора. Атом фосфора попадает на место, освобожденное атомом кремния, и единственная разница состоит в том, что у фосфора на один электрон больше, чем у кремния. Этот лишний электрон очень слабо, но связан со своим атомом, он не до конца свободен и занимает энергетический уровень, находящийся сразу под зоной проводимости. При низких температурах зона проводимости пуста, и лишние электроны, появляющиеся из атомов фосфора, располагаются на донорном энергетическом уровне, отмеченном на рисунке.

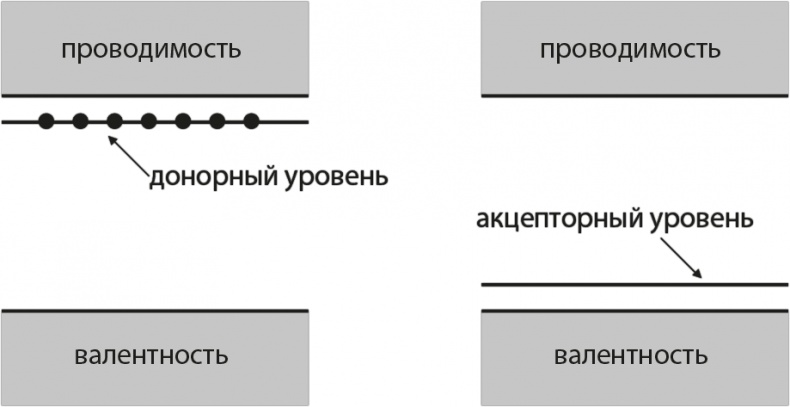

Рис. 9.2. Новые энергетические уровни, появившиеся в полупроводнике n-типа (слева) и полупроводнике p-типа (справа)
При комнатной температуре пара электрон-дырка в кремнии создается очень редко. Лишь один из примерно триллиона электронов получает достаточно энергии от термических колебаний решетки, чтобы перескочить из валентной зоны в зону проводимости. Напротив, поскольку донорный электрон в фосфоре очень слабо связан с атомом, велика вероятность, что он сможет совершить небольшой скачок с донорного уровня в зону проводимости. Итак, при комнатной температуре при уровне загрязнения выше чем один атом фосфора на триллион атомов кремния, в зоне проводимости будут преимущественно присутствовать электроны, освобожденные атомами фосфора. Это значит, что можно с очень высокой точностью контролировать присутствие мобильных электронов, которые способны проводить электричество, просто варьируя степень фосфорного загрязнения. Поскольку ток в этом случае переносят электроны, свободно движущиеся в полосе проводимости, мы говорим, что такой тип загрязненного кремния называется n-типом (от слова negative – отрицательный).
Правая часть рис. 9.2 показывает, что происходит, если вместо фосфора мы загрязняем кремний атомами алюминия. Атомы алюминия вновь располагаются среди атомов кремния и прекрасно замещают их. Разница в том, что у алюминия на один электрон меньше, чем у кремния. Так в чистом кристалле появляются дырки, в то время как при фосфорном загрязнении появлялись лишние электроны. Эти дырки расположены вблизи от атомов алюминия, и их можно заполнить электронами, которые перескакивают из валентной зоны соседних атомов кремния. «Дырчатый» акцепторный уровень показан на рисунке. Он располагается прямо над валентной зоной, потому что электрон из атома кремния в валентной зоне может легко перескочить в дырку, оставленную атомом алюминия. В этом случае естественно считать, что электрический ток переносится дырками, поэтому такой тип загрязненного кремния называется р-типом (от слова positive – положительный). Как и в предыдущем случае, при комнатной температуре уровень алюминиевого загрязнения может быть не более одной триллионной, прежде чем благодаря движению дырок из алюминия пойдет ток.
Итак, мы пока просто доказали, что можно сделать такой кусок кремния, который будет проводить ток – дав возможность либо электронам из атомов фосфора двигаться в зоне проводимости, либо дыркам из атомов алюминия двигаться в валентной зоне. Ну и что?
