— Луч О А вращается вокруг точки О, по нему равномерно перемещается точка Р, образуя таким образом архимедову спираль.
— При совпадении лучей ОА и ОВ отрезок ОР делится на три равные части точками R и Q.
— Проводятся окружности с центром О и радиусами OR и OQ которые пересекают спираль соответственно в точках U и V.
— Проводятся лучи из точки О, проходящие через U и V. Так мы получили трисекцию угла.
Задача о квадратуре круга, которая заключается в требовании построить квадрат, равный по площади заданному кругу, тоже может быть решена с помощью архимедовой спирали, хотя и опять же с некоторым нарушением условий (рисунок 9).
— Через точку Р проводится касательная к спирали PQ.
— Строится отрезок, соединяющий Р и центр спирали О.
— Из точки О проводится перпендикуляр к отрезку ОР до пересечения с прямой PQ в точке Q.
— Строится сегмент окружности PS с центром О и радиусом ОР.
— Можно доказать, что отрезок OQ равен по длине кривой PS.
— Отсюда выводится, что касательная к спирали в точке R будет пересекаться с горизонтальной осью, причем длина отрезка, образованного точкой О и точкой пересечения касательной и оси, будет равна четверти длины окружности с радиусом OR.
— С учетом утверждения о площадях круга и прямоугольного треугольника (см. стр. 88) задача о квадратуре круга решена.
Квадратура параболы
В трактате «О квадратуре параболы» Архимед излагает различные теоремы, ранее, как он пишет во введении, еще не изученные. Это значит, что он их сформулировал сам. Из утверждений, изложенных Архимедом в данном труде, популярная литература чаще всего упоминает утверждение 24, касающееся квадратуры параболы:

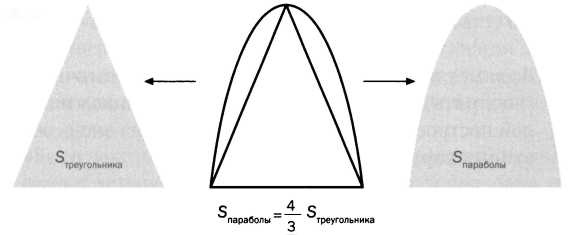

«Площадь поверхности, ограниченной параболой и пересекающей ее прямой, на 1/3 больше площади треугольника с основанием, равным отрезку данной прямой и высотой, равной параболе» (рисунок 10).
Архимед послал эту работу Досифею Пелузийскому — это был первый труд, отправленный им кому бы то ни было после смерти его друга Конона Самосского. Трактат «О квадратуре параболы» содержит 24 утверждения. В первых пяти Архимед представляет некоторые свойства этой кривой; в утверждениях с 6-го по 16-е он проводит механический анализ параболы, основываясь на законе рычага. В утверждении 17 впервые говорится о его решении задачи квадратуры параболы с помощью механического метода, а в следующих утверждениях ученый использует метод исчерпывания, чтобы окончательно доказать правильность найденного решения (утверждение 24).
Таким образом, Архимед решает задачу квадратуры сначала механическим методом, а потом, считая его недостаточно строгим, добивается того же результата с помощью классического геометрического метода исчерпывания. Интересно отметить, что квадратура параболы является первой известной работой Архимеда, в которой тот применяет механический метод. Существует еще и третье решение этой квадратуры, которое содержится в трактате «О методе механических теорем».

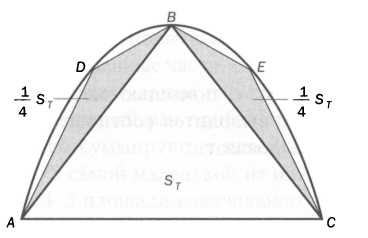

Как уже говорилось, чтобы доказать утверждение 24, Архимед использовал метод исчерпывания (рисунок 11). Начинает он, принимая результат за данное, то есть с утверждения, что Sp — площадь параболы, ST — площадь треугольника АВС, и тогда Sp= 4/3 ST. Шаги доказательства таковы.
РИС. 10
РИС. 11
— Провести хорду параболы (АС) и построить треугольник с основанием, совпадающим с этой хордой и третьей вершиной, совпадающей с вершиной параболы (В). При этом у параболы появляются еще две хорды АВ и СВ.
— Аналогично построить треугольники ADB и ВЕС.
— Такую операцию можно продолжать до бесконечности, причем получаемый многоугольник будет все более и более приближаться к параболе.
— В утверждении 21 доказывается, что каждый треугольник, построенный по такому принципу, имеет площадь, равную 1/4 от площади предыдущего треугольника. То есть получается SADB =SВЕС = 1/4Sтреугольника
— Архимед предположил, что мы можем достаточно долго заполнять пространство между треугольником и параболой построением новых треугольников на вновь образованных хордах.
— Основываясь на этой идее, он смог доказать, что площадь под параболой не может быть больше 4/3 площади изначального треугольника, но не может она быть и меньше 4/3.
— Таким образом, с помощью метода доказательства от противного выводится соотношение Sp =4/3SТ, что и требовалось доказать.
Складывая почти до бесконечности
Самый древний пример того, что можно считать провозвестником вычисления бесконечно малых величин, мы встречаем у Зенона Элейского (490-430 до н.э.). Рассмотренная им процедура (дихотомия, последовательное деление пополам) представляла собой прецедент для работы греческих математиков в последующие века.
Архимед вплотную подошел к идее пределов в различных своих работах, где он употреблял метод исчерпывания. Одна из таких работ — «О квадратуре параболы». Речь идет о том, что складывание бесконечного числа величин дает в результате конечное число. Хотя Архимед и не мог суммировать все слагаемые, ему, несомненно, удалось достичь удовлетворительного приближения к искомой сумме интуитивным способом. Эта сумма вычисляется в утверждении 23, предпоследнем пункте трактата, как раз перед утверждением, в котором второй раз в данном тексте представлена квадратура параболы. Опираясь на этот результат, он смог доказать решение задачи о квадратуре параболы методом доказательства от противного. В сущности, утверждение 23 служит базой для решения задачи, то есть его можно рассматривать как инструмент вычисления для достижения поставленной цели. Утверждение 23 гласит:
«Если некоторые величины соотносятся друг с другом как один к четырем, то сумма всех величин и еще одна треть самой маленькой величины составит четыре трети самой большой».
Объясним это более понятным образом. Берем квадрат и делим его на четыре равные части. Складываем квадрат с его четвертью. Четверть тоже делим на четыре части и так далее до бесконечности, каждый раз прибавляя четверть к предыдущей сумме. Затем суммируются площади всех этих частей и прибавляется 1 /3 самой маленькой из них. Результат всегда будет составлять 4/3 площади изначального квадрата (см. рисунки 12 и 13 на следующей странице; на рисунке 12 представлено только одно деление, а на рисунке 13 — все деления).
Как можно увидеть, результат всегда равен А + 1/3 А, то есть сумма всех последовательных делений, проделанных указанным способом, равна 1/3 площади изначального большого квадрата. Здесь Архимед приходит интуитивным образом к следующему выражению, описывающему п делений квадрата:
