Главный гидравлический привод служил для регулировки высоты кресла пилота, управления закрылками, шасси и радиаторами системы охлаждения двигателей. Рабочее давление в системе создавалось насосом, отбиравшим мощность у правого двигателя, а в случае аварии имелся ручной насос, расположенный в кабине пилота.
Самолет имел двужильную экранированную проводку, напряжение 24 В. Источником тока служили два генератора Bosch мощностью 1200 или 2000 кВт. Оба генератора работали от двигателей. В состав электрооборудования входили два аккумулятора Varta, находящихся под полом в бомбовом отсеке.
Двигатели — два DB 601 массой 610 кг (Не 111P) или два Jumo 211 (в дальнейшем Jumo 213) массой 635 кг. Винты металлические или деревянные VDM или Junkers-Hamilton HPC диаметром 3,4 метра.
Вооружение — сначала бомбардировщики вооружались тремя пулеметами MG 13 калибра 7,92 мм, но со временем их заменили пулеметы MG 17, MG 81 и MG 81Z калибра 7,92 мм, пушка MG FF калибра 20 мм и крупнокалиберный пулемет MG 131 калибра 13 мм. Сначала три пулемета размещались в трех установках: передней, верхней и нижней, которые обслуживали три члена экипажа. В дальнейшем появились дополнительные установки, потом одну из дополнительных установок убрали, и ввели пятого члена экипажа, который обслуживал сразу два пулемета. Стандартное вооружение самолета состояло максимум из девяти стволов, контролирующих все воздушное пространство вокруг машины. В специализированных модификациях вооружение самолета было усилено четырьмя пушками MG FF и MG 151/20 калибром 20 мм, установленными под правым центропланом. Самолет мог брать бомбы в бомбоотсеки (до 2000 кг) и на внешнюю подвеску (в разных комбинациях бомб до 3000 кг). Содержимое бомбоотсеков могло быть сброшено по одной бомбе или серией (по желанию бомбардира или при помощи автомата RAB 14d).
Радиооборудование — для краткости ограничимся перечислением главных составных частей стандартного радиооборудования стандартного бомбардировщика. На самолет устанавливали радиостанцию FuG III, которую в дальнейшем заменили на FuG X, состоявшей из двух приемников и одного передатчика, а также двух антенн: одна была растянута над корпусом между мачтой и килем, а вторая выпускалась из-под фюзеляжа по мере необходимости. Кроме того самолеты оснащались радионавигационным оборудованием FuB 1, одна из антенн которого проходила в антенной мачте, а другая вдоль днища фюзеляжа, а также радиопеленгатор Peil G 5. Антенна пеленгатора располагалась под обтекателем верхней установки. У самолетов Не 111P и первых He 111H-1 антенна радиопеленгатора находилась за верхней установкой. С 1940 года этот комплект был дополнен и модифицирован разным радионавигационным оборудованием, идентификационными устройствами и радарами.

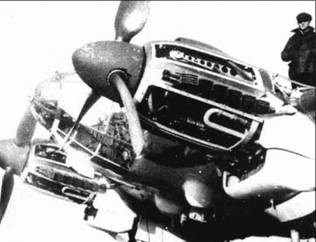

Двигатель Jumo 211 на Не 111H.
Окраска и опознавательные знаки
Первоначально бомбардировщики Не 111B были целиком выкрашены серой краской RLM 02. В середине 1937 года были введены новые правила окраски самолетов и Хейнкели получили на верхних поверхностях сложный трехцветный камуфляж, характеризовавшийся использованием резких цветопереходов и острыми углами рисунка. Для этого камуфляжа использовалась коричневая (RLM 61), темно-зеленая (RLM 62) и серо-зеленая (RLM 63) краски, Эта схема камуфляжа продержалась до 1939 года. Вместе с началом серийного выпуска Не 111Р появился новый экспериментальный камуфляж состоявший из темно-зеленого (RLM 62), коричневого (RLM 61) цветов и цвета хаки. Камуфляж состоял из больших пятен округлой формы. Окраска нижней части самолета не изменилась. Этот камуфляж вскоре заменили на двухцветный, состоявший из темно-зеленого (RLM 71) и черно-зеленого (RLM 70) цветов, «брюхо» самолета опять осталось серого цвета (RLM 65). Эта схема камуфляжа представляла собой нечто среднее между камуфляжем 1937 года и экспериментальным 1939 года: сохранились острые углы и резкие цветопереходы, но площадь пятен возросла и пятна не имели таких глубоких остроконечных вырезов, как в 1937 году. Этот камуфляж наносили по жестко регламентированным схемам, что однако не означало частого и довольно значительного отступления от правил, и использовали до конца войны. В полевых условиях стандартный камуфляж дополняли маленькими и большими пятнами светло-серого или песочного цвета (Восточный фронт) или черного цвета (Англия). У самолетов, совершавших ночные налеты на Англию в конце 1940 — начале 1941 года, нижние поверхности перекрашивали в черный цвет. Часто случалось, что весь самолет выкрашивали черной краской. Такая практика продолжалась и в дальнейшем на Восточном фронте и на Средиземноморском ТВД.
В Северной Африке и на Восточном фронте (в зимних условиях) использовали совершенно другие типы камуфляжа. Самолеты, летавшие над Африкой, были сверху и по бокам выкрашены краской песочного цвета (RLM 79), а нижние поверхности покрывали голубой краской (RLM 78). На Восточном фронте в зимних условиях верхние поверхности самолета покрывали белой смываемой краской, которая временами сходила, обнажая стандартный камуфляж. Часто экипажи покрывали свои машины белыми узорами, особенно в начале и в конце зимы в лесистых или урбанизированных местностях, или подновляли серую от грязи и облупившуюся белую краску, что иногда давало любопытные цветные эффекты.
В конце войны верхний камуфляж подвергся незначительным изменениям. Линия цветоперехода была смещена высоко вверх и цветопереход между RLM 70/71 и RLM 65 стал более плавным. На борта фюзеляжа наносили дополнительные пятна RLM 70/71/02. Этот, так называемый «рыбий», камуфляж использовали на Не 111Z и Не 111H-22.
В военный период опознавательные знаки на Не 111 состояли из шести крестов, расположенных сверху и снизу на крыльях и по бокам фюзеляжа, двух свастик, нанесенных на киль самолета, и двух букво-цифровых номеров, расположенных по бокам фюзеляжа. Номер обозначал принадлежность к полку (например К1), обозначение эскадрильи (например F) и номер самолета в эскадрилье (например D). Поэтому номер K1+DF обозначал самолет D из 5 эскадры 15 бомбардировочного полка. Символы часто наносили цветами эскадрильи и имели белую окантовку. Кроме того использовали элементы быстрой идентификации. На Восточном фронте и на Балканах в желтый цвет выкрашивали законцовки крыльев, поясок на фюзеляже и нижние части мотогондол, а в Африке для этих целей использовали белую краску (только поясок на фюзеляже был в два раза шире). На самолетах встречались эмблемы частей и личные эмблемы экипажей.

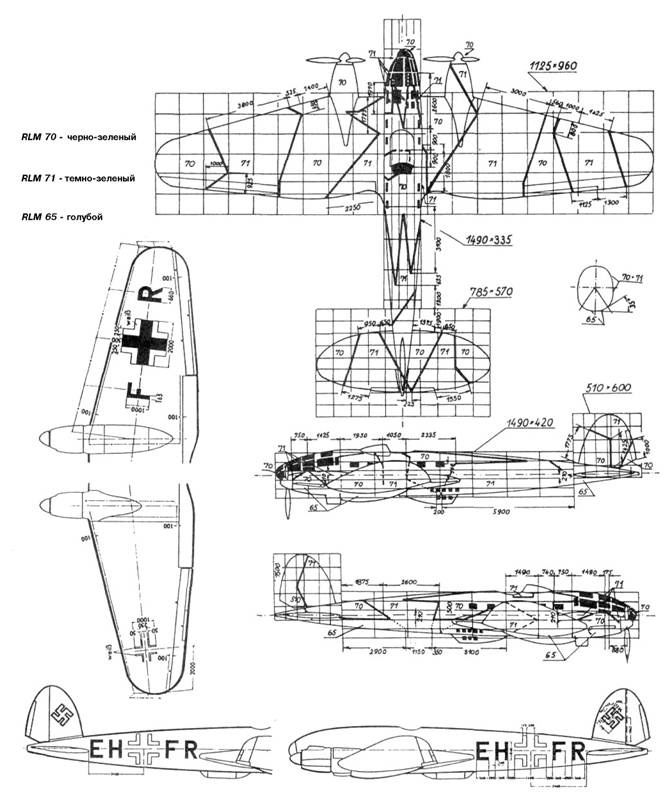

Стандартная схема камуфляжа Не 111Р/Н
ТТХ
Тип |
Не 111V1 |
Не 111А-0 |
He 111B-2 |
He 111D-0 |
He 111Е-3 |
Размеры: размах |
25,00 m |
22,61 m |
22,61 m |
22,61 m |
22,61 m |
длина корпуса |
17,38 m |
17,50 m |
17,51 m |
17,51 m |
17,51 m |
высота |
4,10 m |
4,10 m |
4,20 m |
4,20 m |
4,20 m |
Площадь крыла |
|
87,60 m2 |
86,50 m2 |
86,50 m2 |
86,50 m2 |
Масса: пустого |
5782 kg |
5400 kg |
5800 kg |
6000 kg |
6140 kg |
боевая |
7590 kg |
8209 kg |
8600 kg |
8800 kg |
10500 kg |
Двигатель: тип |
2 х BMW VI.6.0 Z |
2 x BMW VI.6.0 Z |
2 x DB 60 °CG |
2 x DB 600Ga |
2 x Jumo 211A-1 |
взлетная мощность kW (л.с.) |
2 x 486(660) |
2 x 486 (660) |
2 x 699 (950) |
2 x 773 (1050) |
2 x 791 (1075) |
Скорость: макс./на высоте |
349/5400 |
309/5400 |
370/4000 |
410/4000 |
420/5000 |
крейсерская |
X |
270 |
344 |
370 |
380 |
посадочная |
X |
110 |
115 |
120 |
120 |
Практический потолок (м) |
6000 |
6000 |
7000 |
7000 |
8000 |
Радиус действия (км) |
1500 |
2500 |
1065 |
1065 |
1065 |
Вооружение: стрелковое |
|
3 x 7,9 mm |
3 x 7,9 mm |
3 x 7,9 mm |
3 x 7,9 mm |
бомбовое |
- |
1000 kg |
1500 kg |
1500 kg |
2000 kg |
