Всего было построено 420 машин серии А-2.

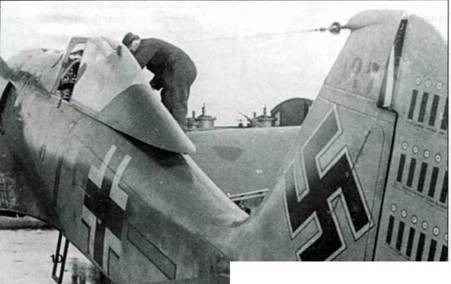

Красная «1» (W. Sr. 027) был самолетом обер-лейтенанта Вальтера Шнайдера из H./JG 26. 19 побед, отмеченных на руле направления, Шнийдер одержал, летая па Bf 109. По некоторым данным это был самолет А-0, переделанный в стандарт А-1.

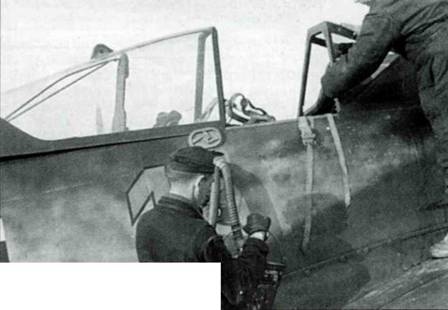

Fw 190А (W. Sr. 0027) в ходе заправки. Сразу за спиной механика виден заправочный клапан кислородной системы. У края балочного креста видна крышка ниши с аптечкой первой помощи. Одна из опор бронированного изголовья выгнута.

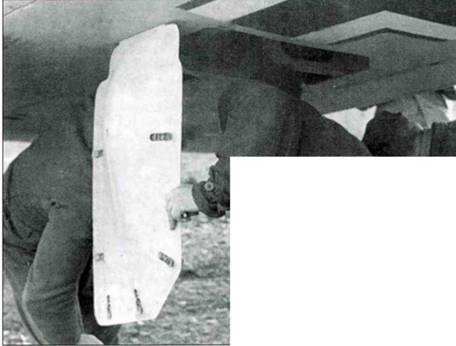

Открытый люк обеспечивал доступ к 20- мм пушке MG FF, установленной в консоли крыла. Вздутие на крышке люка огибало выступивший за габариты крыла барабан с 55 выстрелами.

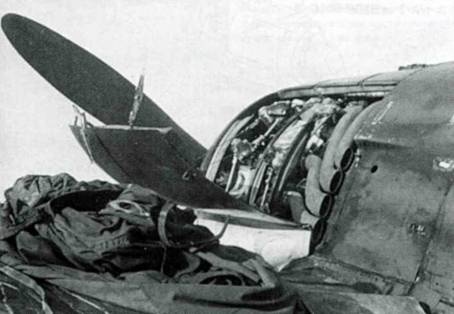

Видно расположение выхлопных патрубков, выведенных на борт фюзеляжа. Такое расположение патрубков приводило к появлению широких полос копоти па бортах самолета. Небольшое отверстие возле верхнего патрубка предназначено для вала ручного запуска двигателя.
Fw 190А-3
Весной 1942 года начался выпуск форсированного двигателя BMW 801D-2. Двигатель установили на истребитель, получив самолет Fw 190А-3. Новый мотор развивал до 1730 л.с., что удалось достичь благодаря повышению степени сжатия в цилиндрах и повышения оборотов обеих передач наддува. В свою очередь, это привело к тому, что для мотора вместо бензина В4 (октановое число 87) потребовался бензин СЗ (октановое число 96).
Вооружение стандартных А-3 осталось прежним, но на некоторых самолетах отрабатывались новые конфигурации. При этом преследовалась цель не только расширить оперативные возможности Fw 190 как истребителя, но и приспособить его для решения новых задач. Некоторые модификации не были систематизированы и известны только по фотографиям. Наиболее известен вариант Fw 190А-3, оснащенный бомбодержателем ЕТС 501, способный нести до 500 кг бомб (1x500 кг, 2x250 кг или 4x50 кг через переходник ER 4) или 300-литровый подвесной бензобак. У некоторых истребителей снимали пару пушек MG FF в консолях крыльев, но это не обозначалось каким-либо кодом. Кроме того, выпустили 72 Fw 190Аа-3 (auslaendisch – заграничный). их в октябре 1942 – марте 1943 года отправляли в Турцию. Большинство экспортных Fw 190 несли вооружение, как на А-1 – 4xMG 17 + 2xMG FF. Устройство FuG 25 отсутствовало.
Следует иметь в виду, что большинство вариантов Umruestbausatz остались на стадии чертежа или прототипа.
Fw 190A-3/U1 – один опытный образец (W.Nr. 130270, PG+GY) с моторамой, удлиненной на 15 см, послужил прототипом для Fw 190А-5.
Fw 190A-3/U2 – W.Nr. 130386, вооруженный в ракетными установками RZ 65 калибра 73 мм (по три внутри каждого крыла).
Fw 190A-3/U3 – опытный разведывательный самолет, существовавший в единственном экземпляре. Внутри фюзеляжа установлены фотокамеры Rb 50/30 и Rb 75/30. Пушки MG FF демонтированы.
Fw 190A-3/U4 – разведывательный самолет, оснащенный двумя фотокамерами Rb 12,5/7x9 в фюзеляже и фотопулеметом ЕК-16 пли короткофокусным аппаратом Robot II в передней кромке левого крыла. Вооружение как на U3, под фюзеляжем бомбодержатель ЕТС 501 с обтекателем под 300-литровый бак. Построено 12 машин.
Fw 190A-3/U7 – попытка создать высотный истребитель, вооруженный только парой пушек MG 151/20Е. Выпустили всего три самолета-W.Nr. 130528,130530 и 130531. Эти самолеты легко узнать по наружным воздухозаборникам для наддува по обеим сторонам капота.

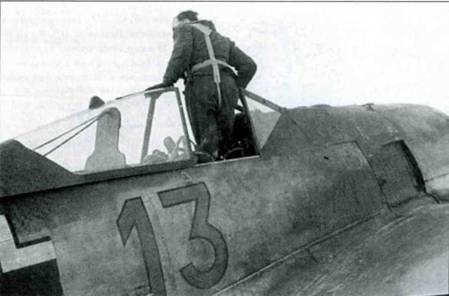

Пилот осторожно втискивается в кабину истребителя. Видны гладкая поверхность основания крыла и двойной упор бронированного изголовья. В задней части капота отсутствуют вентиляционные жалюзи, что указывает на использование двигателя BMW SO 1C.

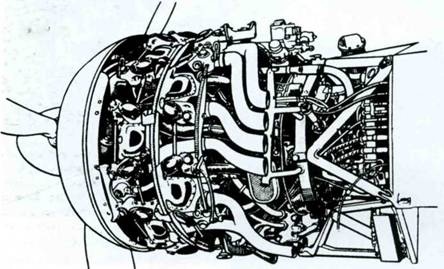

BMW 801
Fw 190A-1
гладкая панель
А-1/А-2 w/BMW 801С
двойной крепеж
Fw 190А-2
А-1/А-2 w/BMW 801DN
панель с перфорацией
ординарный крепеж заголовника

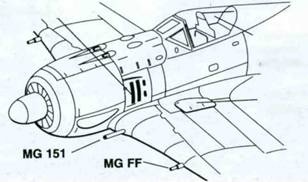

обтекатель пушки
Fw 190А-4
В июле 1942 года выпуск самолетов А-3 свернули в пользу новой модификации Fw 190А-4. Главной особенностью нового самолета стал двигатель BMW 801D-2, приспособленный под систему М W 50. В результате двигатель приобрел возможность кратковременного форсажа за счет впрыскивания в цилиндры смеси воды с метанолом в равной пропорции. При этом двигатель в течение примерно 10 минут развивал мощность 2100 л.с. Однако поставку устройств MW 50 своевременно наладить не удалось, поэтому самолеты А-4 фактически этого устройства не имели. Хотя теоретически возможность доукомплектовать самолеты имелась, на практике устройство MW 50 появилось лишь на самолетах А-8.
Этот Fw 190А-2 уже имеет жалюзи в задней части капота, но бронированное изголовье по-прежнему оснащено двойным упором. Пушки в консолях крыла демонтированы. Самолет оборудован устройством определения «свой-чужой» FuG 25, антенна которого торчит из днища фюзеляжа.
Перед нами Fw 190А-2, что видно по 20- мм пушкам в основании крыльев. Обратите внимание, не все самолеты оснащены жалюзи в задней части капота. Вопреки распространенному мнению, .жалюзи на капоте не всегда позволяют однозначно различить самолеты А-1, А-2 и А-3.
