F-10 из 91st Photo Mapping Squadron. Видны окна для объективов фотокамер в носовой части фюзеляжа. Переделку серийных самолетов в фоторазведчики проводит в Центре модификации NА в Канзас-Сити.

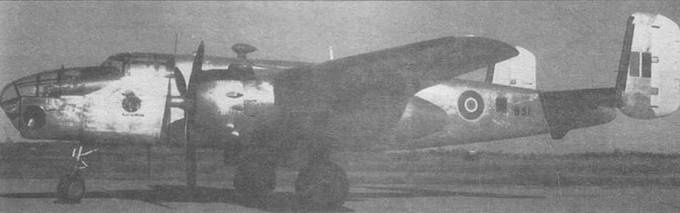

B-25D-1 (41-29886), переделанный в F-10. Этот самолет вместе с тремя другими F-10 действовал в составе RCAF. Видны фотокамеры, установленные в носовой части машины.
Первыми частями, оснащенными самолетами F-10, стали 311th Photo Wing и 1st Photo Charting Group, дислоцированные на территории США. В годы войны самолеты F-10 действовали в составе еще девяти эскадрилий. В марте 1943 года 3rd Photo Recon Squadron, располагавший 12 F-10, прибыл на Аляску, где проводил аэрофотосъемку Аляски и северо-западной Канады. Самолеты эскадрильи были подготовлены к условиям крайнего севера, подготовка проводилась в Кемп-Маккой, штат Висконсин. На севере эскадрилья действовала до конца июня, после чего перебазировалась в Огден, Юта. Там самолеты эскадрильи оснастили системой Clayton «S». Следующим местом базирования 3rd PRS стала Бразилия, а затем Индия и Китай. Постепенно часть перешла на самолеты B-17/F-9, а потом на B-29/F-13.
7th и 10th PRS были учебными частями, в которых шла подготовка экипажей для самолетов фоторазведки. В 1944 и 1945 годах разведчики F-10 активно использовались в 11th Tactical Recon Squadron. Летом 1943 года с баз в Новой Каледонии и Новых Гибридах фотосъемку южной части Тихого океана провела 18th Combat Mapping Squadron. Фотосъемку территории Северной Америки в период между 1943 и 1945 годами проводила 19th Recon Squadron, который позднее действовал на Ближнем Востоке и в Африке.
В Европе в 1944 году действовала 34th PRS, прибывшая в марте того года в Великобританию. Первоначально эскадрилья входила в состав 8th Photo Group, а позднее ее переподчинили командованию 10-й группы. С августа 1944 года эскадрилья действовала уже с баз во Франции.

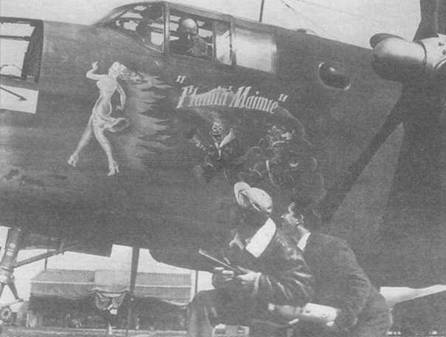

Единственный ХВ-25Е «Flamin' Maimie», переделанный из серийного B-25C-10 (42-32281). Самолет сфотографирован в ходе испытании. В кабине командир экипажа, следящий за работой механиков. Механики, в шутку позируют фотографу, держа в руках огнетушитель.

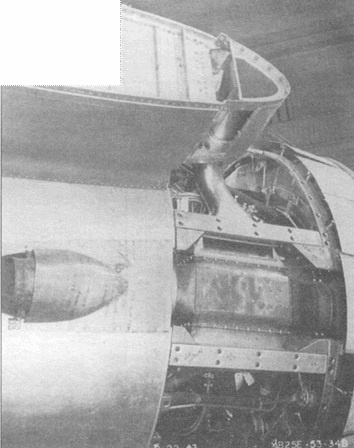

Экспериментальный теплообменник на ХВ-25Е, служащий для подачи горячего воздуха в канал вдоль передней кромки крыльев и хвостового оперения.

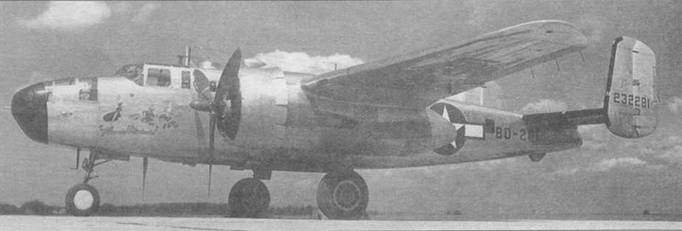

Х-25Е «Flamin’ Maimie», сфотографированный в Lewis Research Center NAСА в Кливленде.
В 1943 году правительство США сумело получить от некоторых государств Центральной и Южной Америки согласие на проведение аэрофотосъемки их территории. Интерес представляла прежде всего зона Панамского канала, как наиболее уязвимая для возможного нападения японских или немецких диверсионных групп. В сентябре 1943 года с базы Ридинг-Филд, Пенсильвания вылетела 91st Photo Mapping Squadron, перебазировавшаяся в Ресифи и Наталу (Бразилия), Талару (Перу), Сантьяго (Чили), Британскую Гвинею, зону Панамского канала и на Карибы. Известно также о деятельности 101st Photographic Bombardment Squadron, которая использовала F-10 на Карибских островах в 1944-45 г. г.
| B-25D-1 |
NA 87-8013…8112 |
41-29848…29947 |
| B-25D-5 |
NA 87-8113…8337 |
41-29948…30172 |
| B-25D-I0 |
NA 87-8338…8517 |
41-30173…30352 |
| B-25D-I5 |
NA 87-8518…8698 |
41-30353…30532 |
| B-25D-20 |
NA 87-8699…9012 |
41-30533…30847 |
| 8-250-30 |
NA 100-73606 73945 |
43-3780 3619 |
ХВ-25Е
Прототип ХВ-25Е был создан на базе стандартного В-25С-10 (42-32281). Самолет оснастили дополнительной системой антиобледенения. Дело в том, что фронтовые машины постоянно сталкивались с обледенением машин. Проблема стояла так остро, что ее пришлось решать на уровне командования ВВС. Работы над прототипом начались зимой 1943 года в экспериментальном отделе NAA в Инглвуде (Калифорния). В верхней передней части кожухов двигателей установили стандартные воздухозаборники для карбюраторов. В нижней части капота поместили воздухозаборник системы антиобледенения. Внутри каждой гондолы находилась трубопровод, который направлял теплый воздух от двигателя в крылья, хвостовое оперение и фюзеляж. В некоторых местах крыльев и фюзеляжа установили дополнительные обогреватели, которые расположили так, чтобы теплопотери были минимальны. Теплый воздух циркулировал под обшивкой самолета, предотвращая ее обледенение.
Установка пушки М4 калибра 75 мм в носовой части самолета В-25.

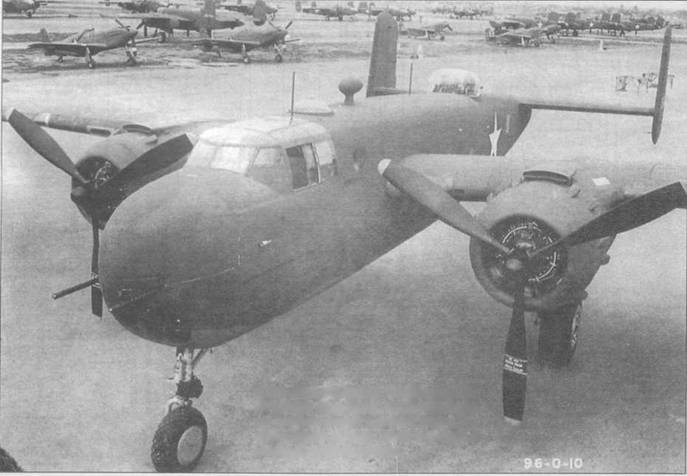

XB-25G (41-13296), переделанный из последнего серийного В-25С-1. Обратите внимание на желтый колпак на стволе 75-мм пушки, выступающий за пределы фюзеляжа самолета. На серийных машинах такой колпак отсутствовал.
В-24С-1-NA (42-64809). вооруженный 75- мм пушкой М4 и двумя 12,7-мм пулеметами. установленными в носовой части. Самолет стоит во дворе завода в Инглвуд и ожидает отправки в часть.

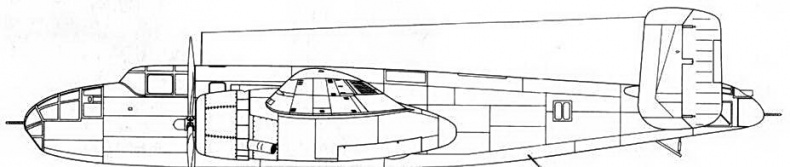

NA-40В

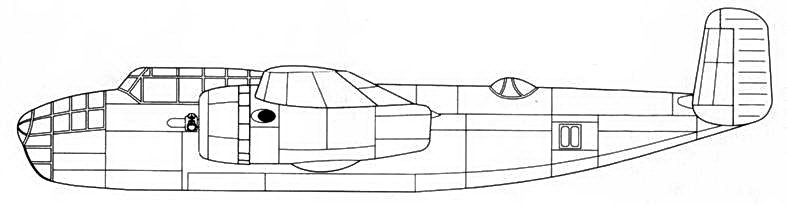

B-25-NA прототип

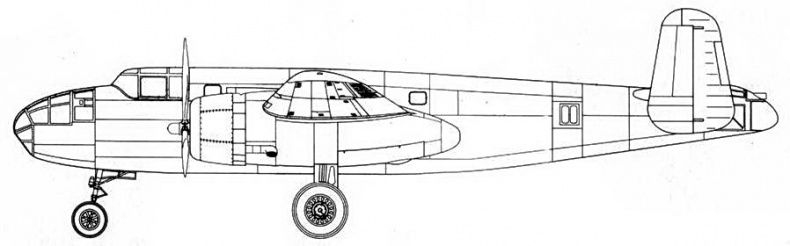

В-25-NA s/n 40-2165 машина использовалась для испытаний различных шайб вертикального оперения
