Конечная стадия сборки прототипа К5083.

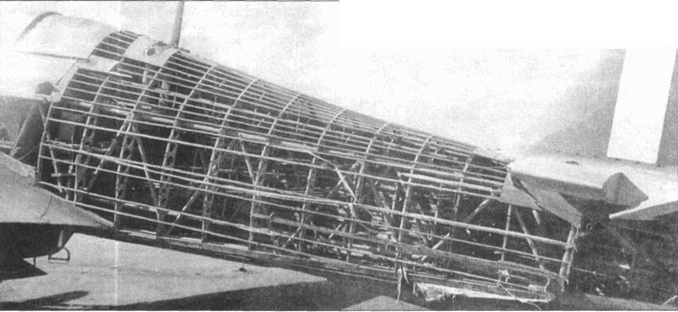

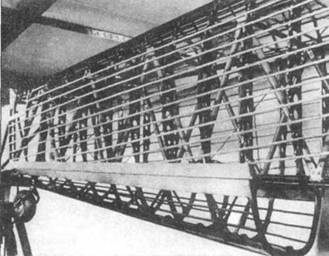

Хвостовая часть «Харрикейна» со снятой обшивкой.
Аргентина
Эта латиноамериканская страна получила всего один «Харрикейн Mk IV». Самолет был подарен Аргентине английским правительством в 1947 году. Машину морем отправили в Буэнос-Айрес. 7 июля самолет выставили на публичное обозрение на одной из центральных площадей аргентинской столицы. Затем машину передали в летную школу в Кордове, где она летала до начала 60-х годов.
Техническое описание Хоукер «Харрикейн Mk I»
Одноместный одномоторный истребитель металлической конструкции с частично полотняной обшивкой, убирающимся шасси и закрытой кабиной.
Фюзеляж имел металлический каркас, состоявший из четырех трубчатых лонжеронов и металлических проволочных и трубчатых раскосов. Фюзеляж делился на три части: носовая с моторамой, центральная с кабиной пилота и хвостовая. В хвостовой части поверх каркаса устанавливались шпангоуты, на которые накладывали стрингера. Этот наружный скелет изготавливался из фанеры. В носовой части помещалась моторама, закрытая капотом из дюралевых листов. Фюзеляж перед фонарем кабины обшивался фанерой, а борта в центральной части обшивались дюралевым листом. Хвостовая часть фюзеляжа обтягивалась импрегнированной тканью.

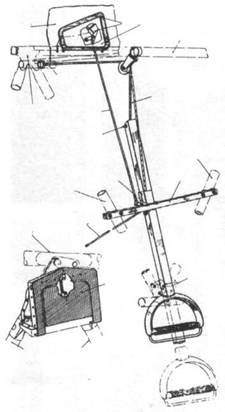

Подножка

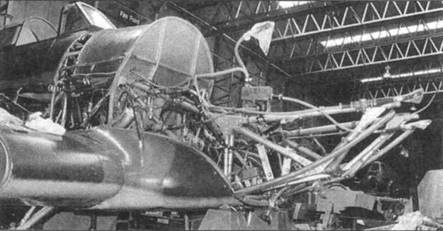

Моторама самолета Хоукер «Харрикейн Mk II». Снимок сделан в 1999 году во время реставрации самолета.

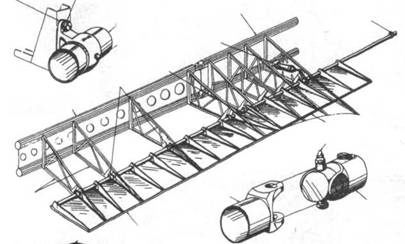

Конструкция центроплана
Моторама самолета Хоукер «Харрикейн Мк II». Снимок сделан в 1999 году во время реставрации самолета.
Носовая и центральная часть разделялись противопожарной переборкой из дюралевых листов, проложенных асбестовой прослойкой. За переборкой находился резервный топливный бак. Рама центральной части переходила в каркас центроплана, составляя с ним единое целое. Кабина пилота находилась над центропланом. Фонарь состоял из двух частей: лобового стекла и сдвигаемой назад крышки. На первых машинах фонарь был из простого плексигласа, а потом появилось бронированное лобовое стекло. На верхней части лобового стекла ставили зеркало заднего вида. Слева в крышке фонаря имелась форточка. Правый борт кабины можно было откинуть, что облегчало эвакуацию.
Кабина оснащалась комплектом органов управления и контрольных приборов, а также металлическим креслом пилота, регулируемым по высоте. Контрольные приборы находились на приборной доске. Центральная часть приборной доски представляла собой отдельную панель, подвешенную на амортизаторах.
За кабиной находилась радиоаппаратура и две ракетницы, стреляющие осветительными ракетами. Там же находилась антенная мачта. В самолетах, приспособленных к тропическим условиям, рядом с радиостанцией находился контейнер с запасом провизии, воды и средствами выживания в пустыне.
Центроплан, технологически составлявший единое целое с фюзеляжем, был обшит дюралевым листом и вмещал стойки главного шасси, воздухозаборник радиатора, маслобак и бензобаки. На его концах имелись четыре крепежных узла для консолей крыла. На первых машинах часть центроплана имела матерчатую обшивку.

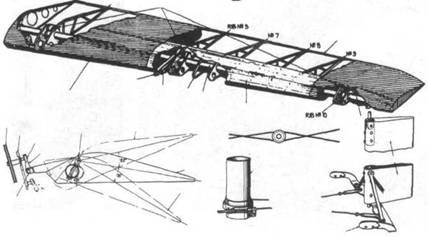

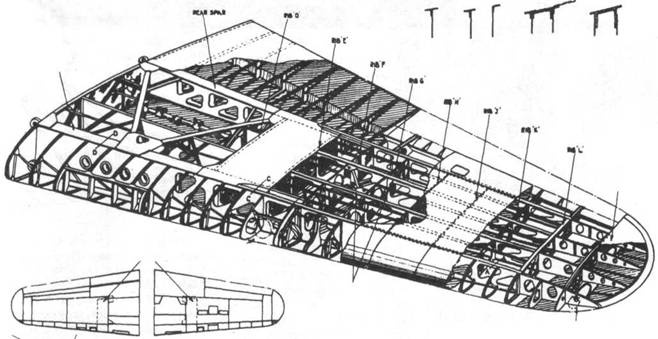

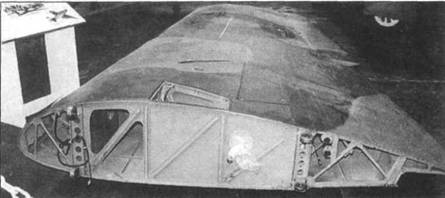

Конструкция крыла
закрылок
элерон
Крылья металлической конструкции с двумя главными и двумя вспомогательными лонжеронами и металлическими нервюрами. Профиль крыла трапециевидный с закругленными оконцовками. У основания крыла профиль Clark YH толщиной 19 % (хорда 2,47 м), у оконцовок – Clark YH толщиной 12 % (хорда 1,2 м). Крылья имели возвышение 3,5° (у центроплана 0°), стреловидность 2°.
Обшивка консолей крыльев у нескольких первых сотен машин была матерчатая, а у остальных – металлическая. Вместе с изменением обшивки крыла изменили расположение пулеметов и посадочных огней. Матерчатая обшивка натягивалась полосами на крыло под углом к продольной оси. Металлическая обшивка крепилась к нервюрам с помощью заклепок с полукруглой головкой. Внутри консолей находился пулеметный отсек.
Механизация крыла состояла из элеронов и закрылков, оснащенных гидравлическим приводом. Элероны имели металлический каркас и матерчатую обшивку, тогда как закрылки были цельнометаллические. Площадь элеронов 1,895 м?, они отклонялись на 22° вверх и 21° вниз. Подвешивались элероны к заднему лонжерону. Подобным образом подвешивались и закрылки, которые имели площадь 2,333 м? и отклонялись вниз на 80°.

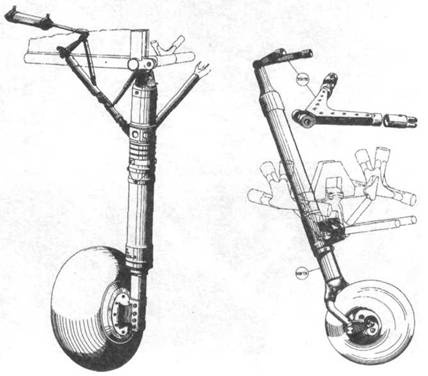

Правая стойка шасси «Харрикейна Мк II» со снятым щитком. Виден фрагмент внутреннего каркаса центроплана.
Поплавки от гидросамолета Блэкберн «Рок», подвешенные к центроплану «Харрикейна». Эта модификация разрабатывалась в 1940 году с целью использования в Норвегии.
