Внешне самолеты 29-й серии можно было отличить по трем выхлопным патрубкам, заменившим одну общую выхлопную трубу, имевшуюся на самолетах прежних выпусков. Вместе с выхлопной трубой из конструкции машины исчезла и накладка, защищавшая обшивку истребителя от горячих выхлопных газов. В остальном ЛаГГ-3 29-й серии ничем не отличались от машин прежних выпусков.
Первые ЛаГГ-3 29-й серии начали поступать с ГАЗ-21 и ГАЗ-31 в июне 1942 года. Авиазавод № 21 успел выпустить всего лишь несколько ЛаГГов, прежде чем окончательно перешел на выпуск Ла-5.
Один из первых ЛаГГ-3 29-й серии был направлен для испытаний в свердловский НИИВВС. По сравнению с самолетами 4-й производственной серии, новые ЛаГГи полегчали (3160 кг против 3280 кг). Более мощный двигатель позволил самолету развивать у земли скорость порядка 507 км/ч, что было на 31 км/ч больше, чем прежде. Максимальная скорость ЛаГГ-3 29-й серии составляла 566 км/ч, а скороподъемность достигала 800 м/мин.
На некоторые самолеты этой серии устанавливали радиаторы увеличенного сечения. Такие самолеты можно было отличить по воздухозаборнику более прямоугольной формы.
С августа 1942 года приемопередатчик РСИ-3 заменили на KB приемопередатчик РСИ-4 «Малютка». Если РСИ-3 обеспечивал связь на пяти фиксированных частотах, то РСИ-4 позволял производить плавную настройку в полосе частот от 3.7 до 6.05 МГц.
На некоторые ЛаГГ-3 29-й серии устанавливали воздушные винты ВИШ-105СВ, однако полностью на этот винт перешли только начиная с 33-й производственной серии.

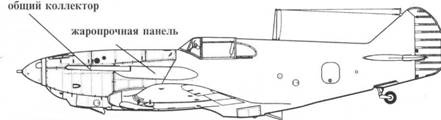

ЛаГГ-3 23-й серии

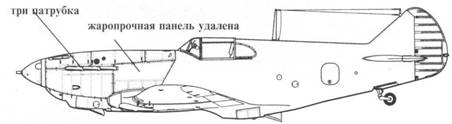

ЛаГГ-3 29-й серии

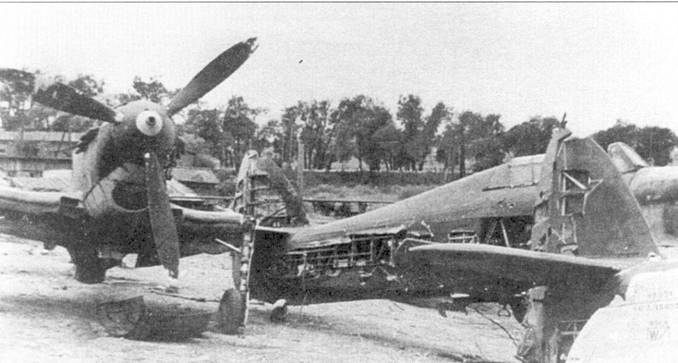

ЛаГГ-3 29-й серии, захваченный немецкими войсками на одном из аэродромов Восточного фронта. Обратите внимание на необычный опознавательный знак в виде кремлевской звезды красно-черного цвета, на киле нанесена обычная красная звезда небольшого размера.
ЛаГГ-3 (33-я производственная серия)
33-я производственная серия имела две отличительные черты. Во-первых, самолеты этой серии укомплектовывали новым воздушным винтом ВИШ-105СВ. Соответственно, к этому винту полагался более крупный обтекатель втулки.
Во-вторых, несколько модифицировали хвостовое оперение самолета. Изменения коснулись руля направления — он стал более остроконечным и получил более совершенную систему подвески

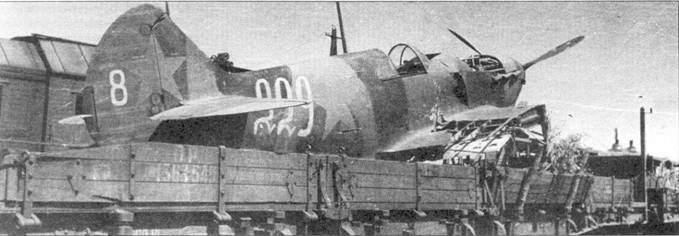

ЛаГГ-3 29-й серии имеет необычную символику: трехзначный вместо обычного двузначного, бортовой номер и красные звезды без окантовки, кроме того на руле поворота нарисована еще один номер — «8» белого цвета.

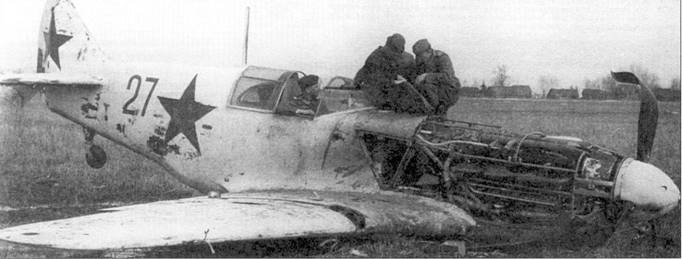

Немецкие солдаты осматривают севший на вынужденную посадку истребитель ЛаГГ-3 29 серии (бортовой номер «27» красного цвета) в зимней окраске. Самолет оснащен винтом изменяемого шага ВИШ-105СВ, который можно идентифицировать по коку увеличенного размера, такие нестандартные коки ставились только на машинах 29-й серии.
ЛаГГ-3 29-й серии и два ленд-лизовских «Харрикейна» II В. Самолеты доставили на железнодорожную станцию, расположенную где- то на Украине для отправки в Венгрию. Венгерские войска захватили эти самолеты в разных местах Украины. В Венгрии их тщательно изучили.
ЛаГГ-3 (34-я производственная серия) — противотанковая модификация
Истребители ЛаГГ-3 34-й производственной серии были приспособлены для борьбы с танками противника. Эти самолеты вместо 20-мм пушки ШВАК несли 37-мм пушку НС-37. Скорострельность пушки — 250 выстрелов в минуту, боезапас — 12 выстрелов. Внешне истребители 34-й серии отличались по более длинному стволу, выступающему из обтекателя втулки. Кроме пушки, самолеты 34-й серии были вооружены 12.7-мм пулеметом УБС, расположенном на прежнем месте.
Первые ЛаГГ-3 (около 40 машин), вооруженные пушкой НС-37, появились на фронте под Сталинградом осенью 1942 года.

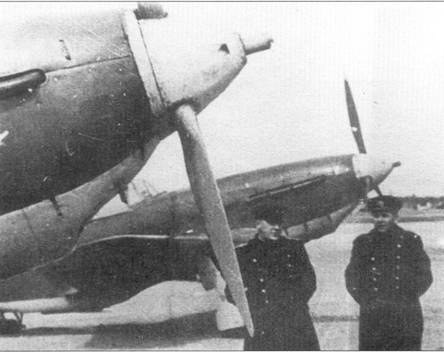

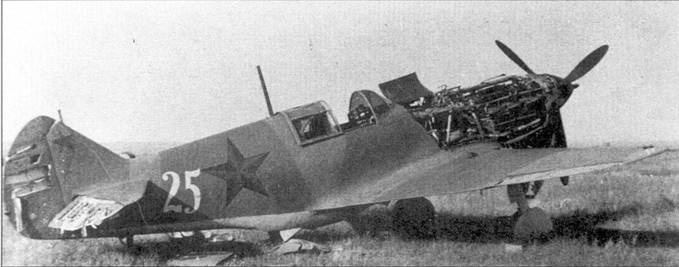

ЛаГГ-3 29-й серии, коки винтов — белого цвета. На ЛаГГах 29-й серии были введены три выхлопных патрубка вместо общего коллектора для отвода выхлопных газов двигателя.
ЛаГГ-3 29-й серии захваченный венгерскими войсками в Острогожске на Украине. Кок винта — черно-зеленый с белым кончиком.
Испытания в боевых условиях показали, что в роли истребителя танков ЛаГГ-3 недостаточно эффективен. Летные характеристики пушечного ЛаГГа были еще хуже, чем у серийных машин, так как установка массивной НС-37 сильно сместила центр тяжести самолета. Очень часто встречались повреждения фюзеляжа, вызванные отдачей. Кроме того, имевшиеся в распоряжении штурмовики Ил-2-3М (оснащенные двумя пушками НС-37 в гондолах на крыльях) действовали против танков противника намного успешнее. В результате 34-я серия стала единственной в своем роде.
Здесь будет уместно заметить, что попытки установить на ЛаГГ-3 «крупнокалиберную артиллерию» предпринимались и раньше. В августе 1941 года три ЛаГГ-3 1-й серии получили 37-мм пушку Ш-37 и смогли достичь определенных успехов.

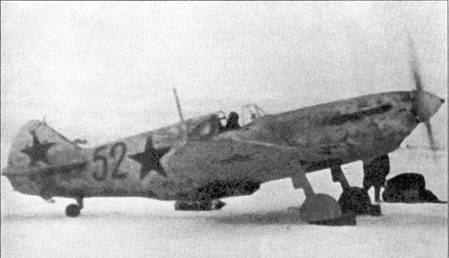

Летчик истребителя ЛаГГ-3 35-й серии (бортовой номер «52» красного цвети) прогревает двигатель М-105ПФ перед взлетом. От предыдущих модификаций истребители 35-й серии отличались подфюзеляжным радиатором увеличенного размера с более ярко выраженным прямоугольным сечением.

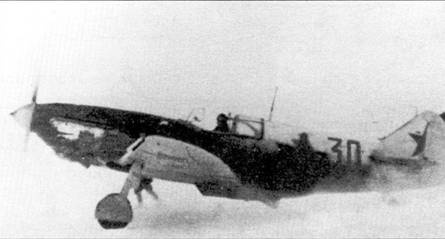

На взлете истребитель ЛаГГ-3 35-й серии (бортовой номер «30» красного цвета) раннего выпуска. Первые машины 35-й серии отличились уменьшенными коками воздушных винтов. Обратите внимание — на самолете установлен руль направления от другого истребителя, на руле отсутствует половинка красной звезды.

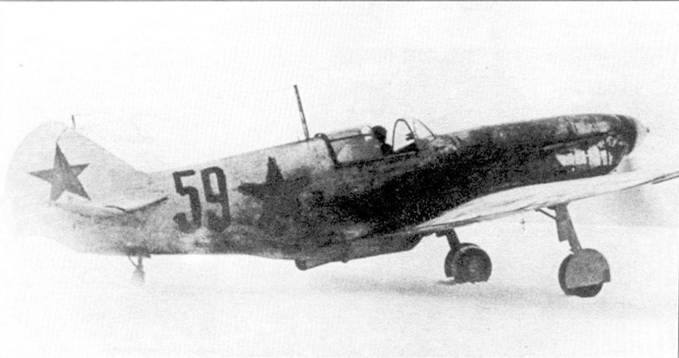

Истребитель ЛаГГ-3 35-й серии (боровой номер 59 красного цвета») из 3-го гвардейского истребительного авиационного полка готов к боевому вылету в район восточной чисти Ладожского озера, зима 1942 г. Обратите внимание — звезда ни фюзеляже нанесена поверх летнего камуфляжа, в белый цвет фюзеляж красили так, чтобы не замазать звезду. В то же время звезда на вертикальном оперении нарисована поверх белой окраски.
