СБ гордость советской авиации Часть 1
СБ гордость советской авиации Часть 1

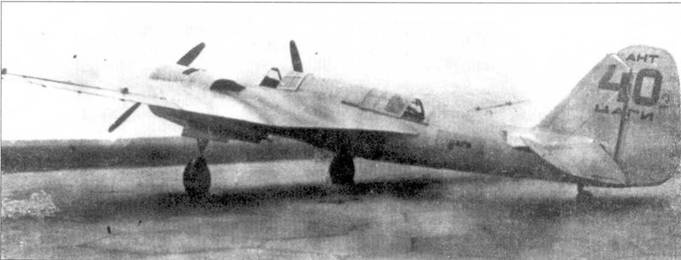

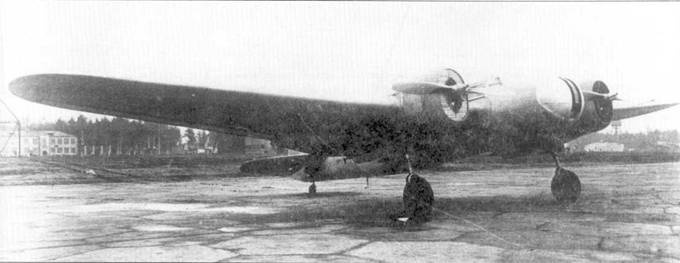

АНТ-40 с двигателями «Испано-Сюиза» на втором этапе государственных испытаний, 16.06.-17.07.1935.


СБ гордость советской авиации Часть 1

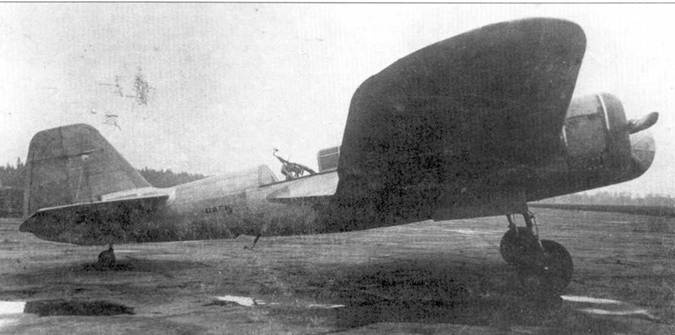

Третий прототип АНТ-40-2 (ИС-2) на заводских испытаниях, осень 1935 г.


Радикальное улучшение характеристик АНТ-40 произошло после изменения аэродинамического профиля. Раньше в крыле первого и второго прототипов был использован профиль АНТ-6. В июле и августе 1935 г советская делегация, в составе которой были А.Н. Туполев и А.А. Архангельский, посетила с визитом США. После возвращения среди прочих заграничных закупок числились аэродинамические профили NACA 230 серии (это были математические таблицы для построения профилей и их аэродинамических параметров). Анализ показал, что американский профиль обладает лучшими характеристиками, чем советский и профиль NACA решили поставить на крыло АНТ-40. При этом произошло чудесное превращение и «новый» профиль получил обозначение ЦАГИ-40. Обычная практика советских конструкторов, не брезгующих плагиатом во все времена, у нас это называлось обмен опытом. Применение американского профиля позволило при некотором снижении подъемной силы значительно уменьшить сопротивление крыла, при этом нагрузка на крыло оставалась сравнительно невысокой: 85-110 кг/ кв. см. Так как его применение вело к значительным изменениям в конструкции крыла, был построен следующий (третий) прототип АНТ-40-2 (АНТ-40ИС-2). Практически это была радикальная модернизация второго прототипа.


СБ гордость советской авиации Часть 1

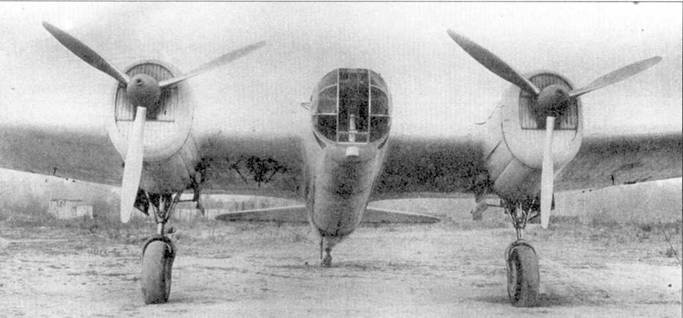

Двигатели М-100 и М-100А оснащались жалюзи, управляемые термостатом. На этом снимке двигатель выключен и жалюзи закрыты…


СБ гордость советской авиации Часть 1

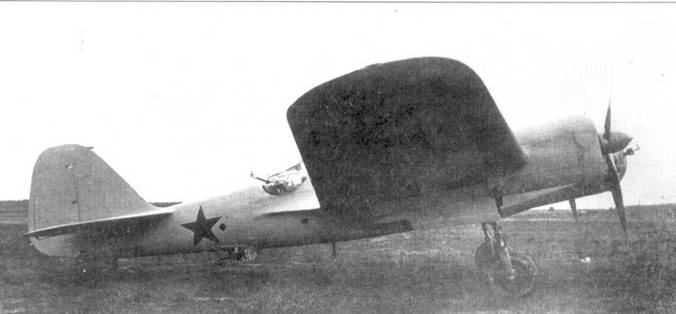

Серийный СБ-2 М-100А, 1936


СБ гордость советской авиации Часть 1

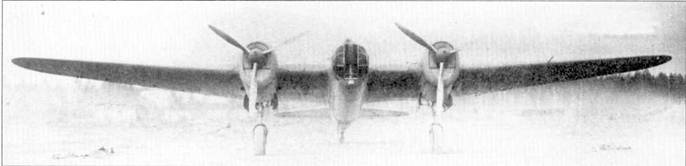

…а здесь двигатель работает и жалюзи распахнуты. На самолете с этими двигателями стояли радиаторы сотового типа.


Для устранения выявленных дефектов в конструкцию третьего прототипа был внесен ряд значительных изменений: двигатели были смещены вперед на 100 мм, внесены изменения в конструкцию крыла. Кроме того, для улучшения продольной устойчивости и управляемости на 14,5 % были увеличены площади киля, введены передние аэродинамические и весовые балансиры руля высоты. Поперечная устойчивость была улучшена изменением конструкции крыла и повышением эффективности элеронов и руля направления путем увеличения их аэродинамической балансировки. В октябре 1935 г модернизированный самолет был передан на вторую стадию госиспытаний, которые успешно закончились в апреле 1936 г.


СБ гордость советской авиации Часть 1
СБ гордость советской авиации Часть 1
СБ гордость советской авиации Часть 1

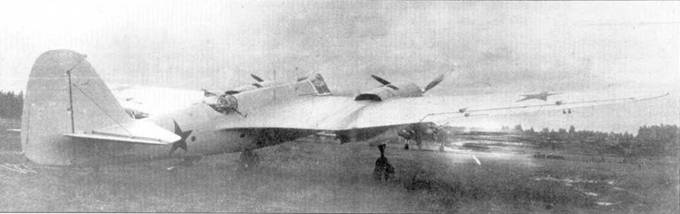

СБ-2М-100А модернизированный на государственных испытаниях в мае-июне 1937 г.


Летные качества АНТ-40-2, получившего войсковое обозначение СБ (скоростной бомбардировщик) были признаны выдающимися. По оценке летчиков он стал устойчивым и легко управляемым на всех полетных режимах. На максимальной скорости рули высоты и направления были высокоэффективны и требовали мягкого и плавного управления. Крен самолета легко устранялся триммером элерона, который снимал большие нагрузки на штурвал. С помощью триммеров самолет легко управлялся на всех скоростях и выполнял полет с брошенным управлением. Самолет допускал виражи с креном до 60–75 градусов (с бомбами — не более 45 градусов), боевой разворот, боковое скольжение и штопор, а так же горизонтальный полет и даже полет с подъемом высоты при одном выключенным двигателе. Он развивал скорость 418 км/час на высоте 5300 м и 356 км/час земли. В апреле 1936 г третий прототип был передан московскому авиазаводу № 22 в качестве эталона для серийного производства.

СБ стал родоначальником нового класса — класса скоростных бомбардировщиков. Его летные данные обеспечивали в то время применение новых бомбардировщиков без истребительного прикрытия для уничтожения наземных войск противника на участках решающих направлений. По результатам испытаний СБ был признан (только советскими специалистами!) одним из самых лучших в мире самолетов своего класса.


СБ гордость советской авиации Часть 1

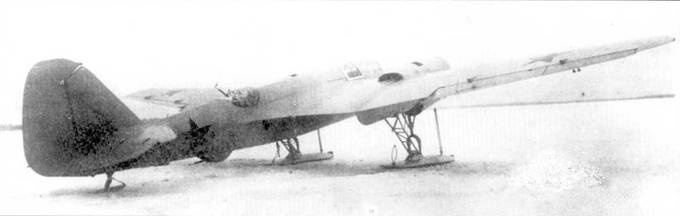

Модернизированный СБ 2 М 100А на лыжном шасси, зима 1937/38 годов.


СБ гордость советской авиации Часть 1
СБ гордость советской авиации Часть 1

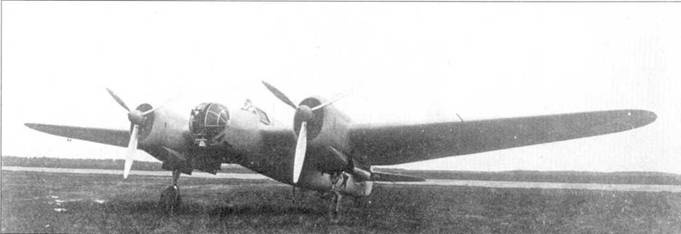

СБ-2 с моторами М 103 на государственных испытаниях летом 1938 г. Самолет имеет капоты с лобовыми водными радиаторами внешне похож на СБ-2М-100А.

Серийное производство СБ и его основные модификации

Решение о начале крупно-серийного производства СБ было принято Советом Труда и Обороны СССР еще до окончания заводских испытаний в апреле 1934 г. Сначала в план серийного выпуска на 1936 г было внесено задание на 500 самолетов. Причем заводы, на которые возлагалась эта задача, переводились на мобилизационное положение в мирное время. Однако это не помогло и реалии оказались значительно скромнее — фактически удалось построить в 1936 г лишь половину запланированного.

20 февраля 1935 г на авиазавод № 22 имени С.П.Горбунова были сданы почти все чертежи СБ — кроме чертежей рулей направления и глубины, которые были сданы несколькими днями позже. Этот завод был выбран головным для серийного выпуска СБ и подготовка к выпуску первого серийного самолета началась еще весной 1935 г. Одновременно под руководством В.Я.Климова велись работы по запуску в серию и совершенствованию двигателя Испано-Сюиза (Hispano-Suiza 12Ybrs), который получил в СССР обозначение М-100 и стал плохой копией французского оригинала. М-100 выпускали на авиамоторном заводе № 26 в Рыбинске.
