He 177 Greif. Летающая крепость люфтваффе

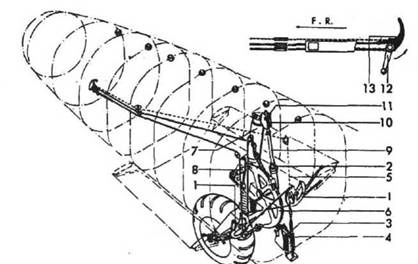

Хвостовое колесо.


He 177 Greif. Летающая крепость люфтваффе

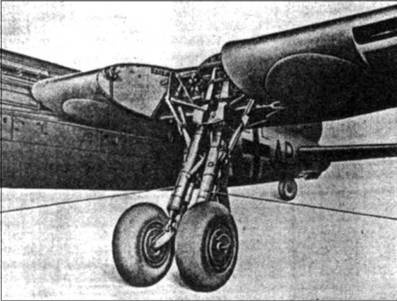

Стойка главного шасси.


He 177 Greif. Летающая крепость люфтваффе

Шасси Не 177A-1.


He 177 Greif. Летающая крепость люфтваффе

Замена двигательной установки на Не 177A-5/R6 из II./KG 40, Бордо-Мериньяк, весна 1944 года.


He 177 Greif. Летающая крепость люфтваффе

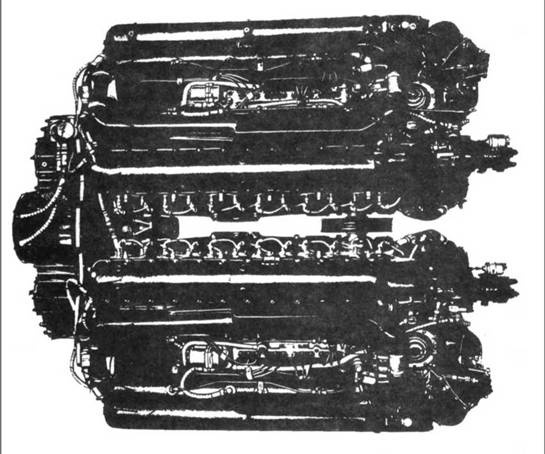

Двигательная установка DB 606.

Тактические обозначения

Самолеты Не 177 носили стандартные алфавитно-цифровые обозначения, применявшиеся в бомбардировочных частях люфтваффе. Два первых знака (буква и цифра) обозначали часть, а две другие буквы — принадлежность данного самолета в рамках группы или полка. Обозначения наносились на бортах фюзеляжа таким образом, что первые две буквы находились перед крестом, а две другие — за ним. Например, обозначение могло иметь вид «V4+AA». Буквы и цифры обозначения имели в ширину 560 мм. Ширина линий, которыми делались буквы и цифры составляла 140 мм. Интервал между литерами 270 мм. Тактические обозначения повторялись на нижней стороне крыльев.

Обозначения наносили черной краской. Иногда код эскадрильи делался цветом эскадрильи. На самолетах из KG 100 код делался в виде белого контура букв. В 1944 году использовались тактические обозначения меньшего размера. Тогда литеры имели ширину всего 180–230 мм. Такие уменьшенные обозначения встречались на самолетах из KG 1, KG 40 и KG 100.

Кроме тактических обозначений самолеты часто несли свой радиопозывной. Внешне радиопозывной представлял собой такой же четырехлитерный код, но не содержал цифр. Например, прототип V1 имел радиопозывной CB+RP.

Тактические номера наносились смываемой краской Ikarol или Foerster 346/ 22 (черная) или 346/21 (белая).

На самолеты также наносились элементы быстрой идентификации.

Эксплуатационные обозначения

Эксплуатационные обозначения делались в разных местах обшивки самолета красной краской Flieglack 7164.23 RLM 23 Rot (предупреждающие надписи), а также черной краской Flieglack 7164.22 RLM 22 Schwarz или желтой краской Flieglack 7164.04 RLM 04 Gelb.


He 177 Greif. Летающая крепость люфтваффе

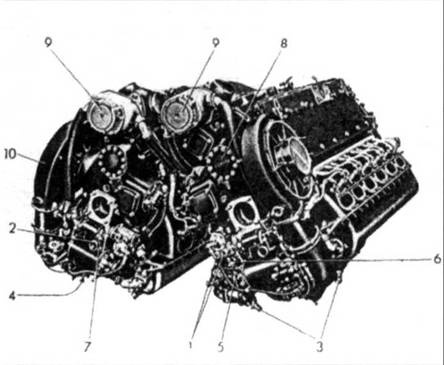

Двигательная установка Daimler-Benz DB 606. 1. Патрубок топливной системы. 2. Патрубок системы смазки. 3. Выходные патрубки системы смазки. 4. Заборник охлаждающей жидкости. 5. Масляный фильтр. 6. Тяга карбюратора. 7. Блокиратор двигателя. 8. Детали стартера. 9. Сдвоенные магнето Bosch. 10. Наддув.


He 177 Greif. Летающая крепость люфтваффе

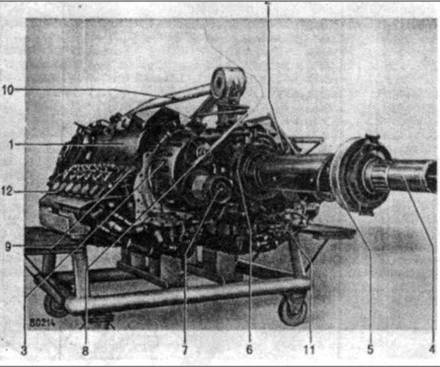

Двигательная установка DB 610. 1. Правый мотор DB 605. 2. Левый мотор DB 605. 3. Общий редуктор. 4. Вал винта. 5. Передний подшипник вала винта. 6. Задний подшипник вала винта. 7. Генератор. 8. Рычаг сцепления правого двигателя. 9. Выпускной патрубок системы охлаждения. 10. Система обдува двигателей. 11. Масляный фильтр. 12. Выхлопная система.

Окраска внутренних поверхностей самолета

Изнутри самолет выкрашивали серозеленой краской RLM 02 Grau и Flieglack 7135.66 RLM 66 Grau или защитными лаками разных типов.

Приборную доску покрывали краской RLM 66 Grau. Деревянные части красили серо-зеленой краской Holz 02 или бесцветным защитным лаком 7131.00 RLM 00.

Винты красили краской Flieglack 7142 и дополнительно в два слоя краской RLM 70.

Серийный номер

Каждый самолет имел свой серийный номер (Werk Nummer). Номер обычно наносили белой краской на киле. Иногда последние цифры номера черной краской дублировались на борту передней подфюзеляжной гондолы.

Эмблемы частей

Эмблемы частей обычно изображали возле кабины. Известны самолеты с эмблемами из I./FKG 50, KG 1 и KG 100. Самолеты из KG 40, по-видимому, эмблем никогда не несли. Не 177 из учебной части Flugzeugfuehrerschule (В) 16 нес эмблему этой части.


Тактико-технические данные

Параметр Не 177V1 Не 177 А-0 Не 177 A-1 Не 177 A-3/R1 Не 177 A-5/R7 Не 177 A-1
Экипаж, чел. 3 5 5 5 6 5
Размах, мм 31400 31440 31440 31440 31440 36000
Длина, мм 20580 20400 20400 22000 22000 22000
Высота, мм 6670 6670 6670 6670 6670 6670
Площадь крыльев, м² 100 100 100 100 100 108
Удельная нагрузка на крыло, кг/м² 239.2 300 303 298 310 320
Сухая масса, кг 13720 17000 16500 16600 17000 18100
Полезная нагрузка, кг 10200 13000 13800 13200 15000 16500
Взлетный вес, кг 23920 30000 30300 29800 32000 34600
Максимальная скорость, км/ч 460 480 480 480 420 540
Крейсерская скорость, км/ч 410 410 410 410 440 440
Потолок, м 7000 10000 10000 10000 15200 16000
Дальность, км 5000 5600 5600 5600 6000 7200
Бомбонагрузка, кг 2200 2200 2200 2800 4200
