Техническое описание
Бомбардировщик Heinkel He 177A-3 был двухмоторным (два сдвоенных рядных двигателя) свободнонесущим среднепланом цельнометаллической конструкции. Самолет предназначался для нанесения бомбовых ударов, а после незначительных переделок мог выступать в роли торпедоносца или разведчика.
Фюзеляж
Цельнометаллический, овальный в сечении. Каркас набран из 52 шпангоутов, соединенных 6 лонжеронами. Имелось также несколько дополнительных лонжеронов, придававших конструкции дополнительную жесткость. Обшивка представляла собой дюралевый лист, который крепился к каркасу заклепками с потайными головками. Технологически фюзеляж членился на пять частей, что облегчало транспортировку самолета по земле. Две передние части составляла кабина. В двух других сегментах находились бомбоотсеки (два в передней части и третий во второй). К четвертому сегменту крепилось бронированная огневая точка типа R1 или R2. Пятая часть имела в своем составе четыре дополнительных шпангоута, что удлиняло фюзеляж на 1600 мм. Во всех бомбоотсеках можно было установить дополнительные топливные баки, тогда двухстворчатые люки с гидравлическим приводом заменялись заглушкой. Швы находились в районе шпангоутов №№ 1, 7, 19 и 44.
Вход в кабину осуществлялся через люк в передней подфюзеляжной гондоле, а также через дополнительный люк в днище хвостовой части фюзеляжа. В хвостовую башенку можно было попасть через люк в крыше самой башенки.
Крыло
Крыло состояло из трех частей и имело однолонжеронную конструкцию с двумя вспомогательными лонжеронами. Законцовки закругленные. Каркас крыла кроме лонжерона составляли многочисленные нервюры. Вспомогательные лонжероны проходили вдоль передней и задней кромки крыла. К главному лонжерону крепились моторамы. В центроплане находились ниши внутренних стоек шасси, тогда как в консолях находились ниши наружных стоек. Задняя кромка крыла в районе элеронов имела подвижную обшивку.
Элероны
Элероны цельнометаллические, односоставные, обшитые металлическим листом, уравновешенные по массе и аэродинамике, оснащенные триммерами (на А-5 также имелись клапаны Флеттнера).

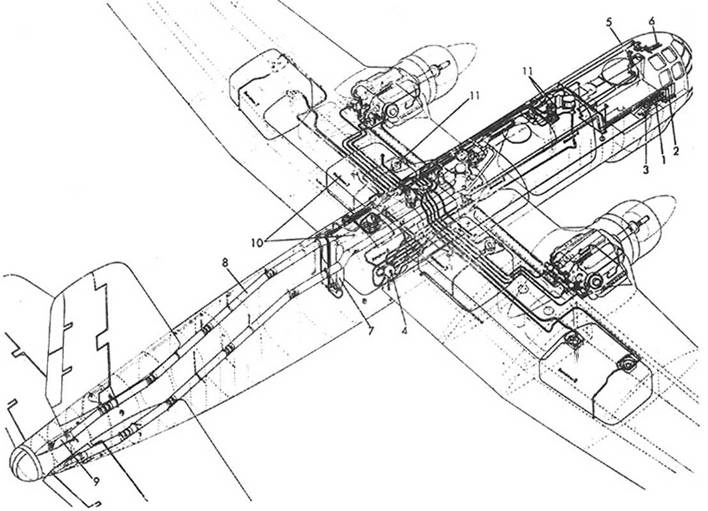

Топливная система Не 177А-1.

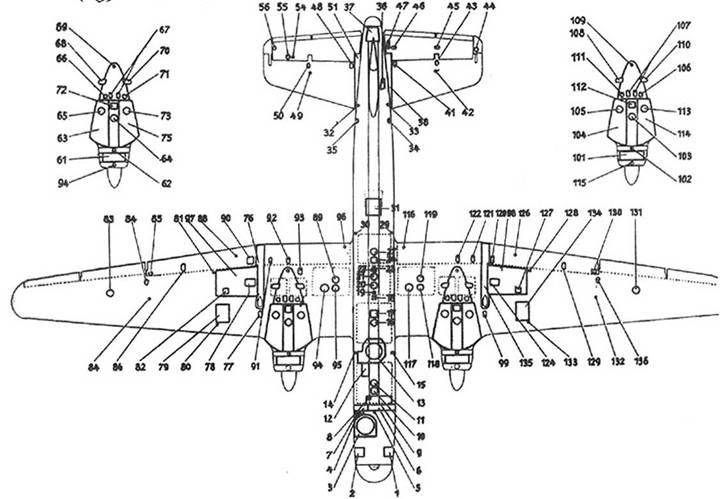

Эксплуатационные люки.
При взлете и посадке элероны действовали совместно с закрылками. При этом сохранялась возможность маневрировать элеронами. Увеличенную щель закрывал лист подвижной обшивки. Элероны приводились в движение системой стальных тяг и качалок.
Закрылки
Двухсоставные, металлические, обшитые металлическим листом, действующие по системе Фаулера совместно с элеронами. В выдвинутом положении увеличивали поверхность крыла на 20 % (вместе с элеронами). Привод гидравлический с помощью четырех усилителей. Отклонение при посадке 39°, при взлете 26°.
Хвостовое оперение
Хвостовое оперение цельнометаллическое, обшито гладким дюралевым листом. Горизонтальный стабилизатор однолонжеронный, свободнонесущий, цельнометаллический, трапециевидной формы с закругленными законцовками и несимметричным профилем. У ранних моделей горизонтальный стабилизатор можно было регулировать в полете, начиная с серии А-3 стабилизатор был заклинен в положении +2°. В передней части стабилизатора имелось пространство, куда подавался горячий воздух с целью предотвратить обледенение.
Рули высоты подвешивались на трех петлях и были сбалансированы по массе и аэродинамике. Рули оснащались триммерами и клапанами Флеттнера. В движение рули приводились системой стальных тяг. Рули отклонялись на 25° вверх и 20° вниз, тогда как триммеры и клапаны Флеттнера на 20° вверх и вниз.
Киль цельнометаллический симметричного профиля трапециевидной формы. Каркас однолонжеронный со вспомогательным лонжероном вдоль передней кромки. После выпуска первых 100 серийных машин, в хвостовой части организовали огневую точку с установленной в ней пушкой Mauser MG 151/20. Это потребовало изменить форму нижней части руля направления. Эти изменения появились на машинах с серийными номерами 332046 и 350076. Руль направления сбалансирован по массе и аэродинамике, оснащен триммером и клапаном Флеттнера. Руль приводился в движение с помощью системы стальных тяг и качалок. Отклонение руля направления 25°, триммера 23°, клапана Флеттнера 12°.

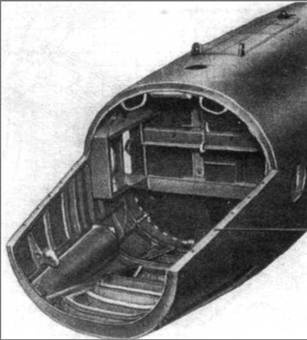

Хвостовая часть фюзеляжа.
Схема бронирования Не 177A-1.

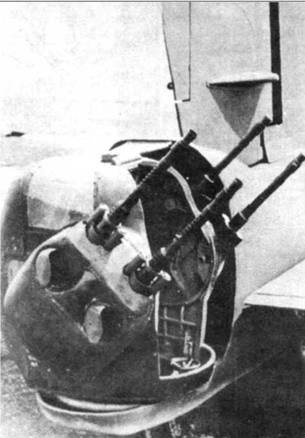

Башенка HL 131V с счетверенным пулеметом MG 131 на Не 177A-6/R1.
Шасси
Шасси классической схемы с хвостовым колесом, убирающееся в полете. Главное шасси состояло из четырех стоек. Стойки типа VDM группировались по две и имели пневматическую амортизацию. Каждая стойка с помощью гидравлического механизма складывалась вбок, убираясь в ниши, расположенные на внешней части центроплана и на внутренней части консолей. Ниши в центроплане находились между мотогондолой и фюзеляжем, а ниши в консолях — снаружи от мотогондол. Каждая ниша закрывалась одностворчатой крышкой, имевшей гидропривод. Стойка шасси закрывалась дополнительной крышкой. Колеса VDM 8-2055-A-0 или ЕС 8-2031- А1 фирмы Elektron-Metall из Каннштатта с камерами высокого давления. Размер колес 1200x420 мм. После выпуска шасси крышки колесных ниш снова закрывались. Колея шасси (по внутренней паре) 6570 мм. Хвостовое колесо фирмы Kronprinz 8-3516 D-1 размером 780x280 мм. Хвостовое колесо находилось на одиночной стойке с пружинной амортизацией. В полете хвостовое колесо убиралось в нишу и закрывалось двухстворчатым люком. Давление в камерах главного шасси равнялось 4,75 атм, а хвостового колеса 3,75 атм.
