В годы войны фирма Нортроп совместно с фирмой Дуглас работала в направлении дальнейшего повышения боевых возможностей самолета P-61. Были выпущены комплекты технической документации на модификации P-61F, P-61G и P-61Н. Ни один из этих вариантов не был воплощен в металл.


Nortrop P-61 BLack Widow. Тяжелый ночной истребитель США

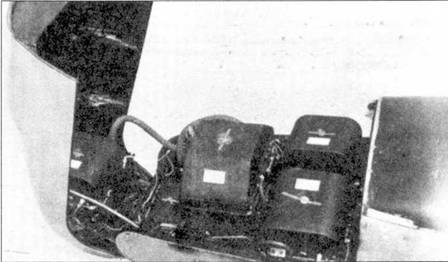

Отсек фотооборудования самолета XF- 15A/F-15A, колпак отсека откидывался на петлях вперед. За разработку фотоаппаратуры отвечала фирма Хьюз Тул Компани.


Nortrop P-61 BLack Widow. Тяжелый ночной истребитель США

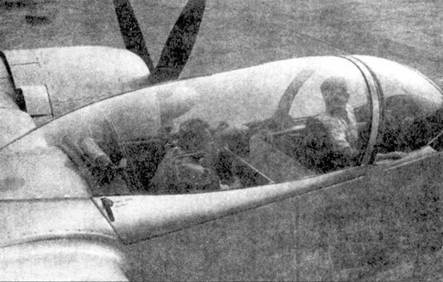

Крупный план каплеобразного фонаря кабины самолета XF-15A. В кабине — Айра Уильямс (слева) и Джэйли Йорк (справа).


Nortrop P-61 BLack Widow. Тяжелый ночной истребитель США

USAAF заказали 175 фоторазведчиков F-15А «Репортер», но до аннулирования кон тракта в 1947 г. фирма Нортроп успела сдать всего 36 машин. Самолеты поступили на вооружение 8-й фоторазведывательной эскадрильи.


Nortrop P-61 BLack Widow. Тяжелый ночной истребитель США

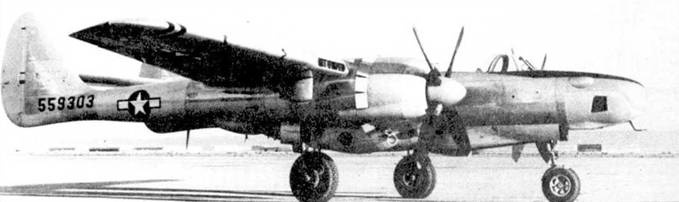

Серийные фоторазведчики F-15A-1 были идентичны второму прототипу XF-15A, но имели двигатели от P-61C, кроме того небольшим доработкам подверглись фонарь кабины и носовая часть фюзеляжа с отсеком фотооборудования.


Стандартные самолеты модификаций P-61A и P-61B использовались не только в строевых эскадрильях в качестве ночных истребителей, но также находились на вооружении тренировочных подразделений и были задействованы в различных экспериментальных программах. Несколько самолетов F2T-1 использовались в тренировочных частях авиации ВМС США и Корпуса морской пехоты по крайней мере до весны 1947 г. Эти машины применялись для обучения операторов РЛС истребителей Грумман F7F «Тайгеркэт». Флот проводил с доработанного P-61 экспериментальные пуски крылатых ракет Мартин PVT-N-2U «Гордон». ВВС отрабатывали на P-61 катапультируемые кресла. Несколько Блэк Уидоу» использовались в качестве самолетов исследования атмосферных явлений — торнадо, ураганов и прочих природных феноменов, связанных с движениями воздушных масс. В качестве летающих лабораторий самолеты P-61и F-15 использовались в NACA.

В общей сложности фирма Нортроп изготовила (включая прототипы) 215 самолетов P-61А, 450 P-61В, 41 P-61С и 36 F-15; всего — 742 самолета.


Nortrop P-61 BLack Widow. Тяжелый ночной истребитель США

F-15 REPORTER


Nortrop P-61 BLack Widow. Тяжелый ночной истребитель США

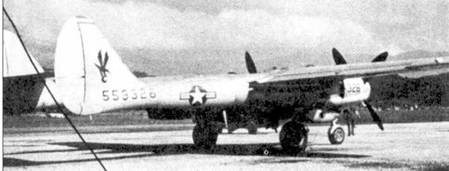

«THE MISSING LINK» — разведчик F-15 А «Репортер» из 8-й фоторазведывательной эскадрильи, авиабаза Джонсон, Япония, 1948 г. Фоторазведчики F-15A из 8 PRS не окрашивались, за исключение антибликовых панелей перед козырьком фонаря кабины и внутренних поверхностей мотогондол. Все разведчики 8-й эскадрильи несли символику подразделения — круг черного цвета цифрой «8» в круге белого цвета, вписанном в черный. Круги рисовали на вертикальном оперении.


Nortrop P-61 BLack Widow. Тяжелый ночной истребитель США

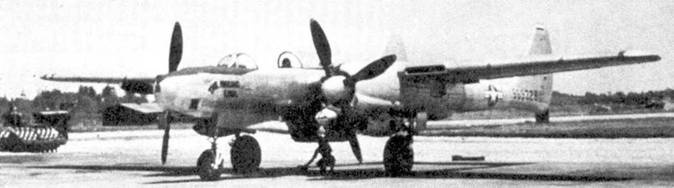

На вооружение 8-й фоторазведывательной эскадрильи поступило 27 из 36 построенных разведчиков F-15A, первые два самолета эскадрилья получила в конце июня 1947 г., полностью подразделение перешло на «Репортеры» к октябрю того же годы.


Nortrop P-61 BLack Widow. Тяжелый ночной истребитель США

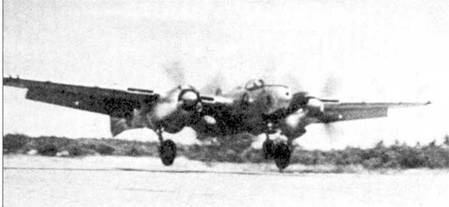

Фоторазведчик F-15A из 8-й фоторазведывательной эскадрильи взлетает с авиабазы Джонсон в Японии.


Nortrop P-61 BLack Widow. Тяжелый ночной истребитель США

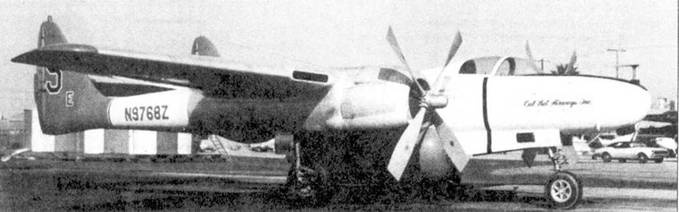

Первый серийный разведчик F-15A (серийный номер 45-59300) сначала эксплуатировался в NACA, а в 1964 г. был переоборудован в самолет тушения пожаров авиакомпанией Кэл-Нэт Эйруэйз. Машина разбилась 6 сентября 1968 г. в окрестностях Холлистера, шт. Калифорния.

Гражданское использование самолетов «Блэк Уидоу» и «Репортер»

После войны, а точнее в начале 50-х годов, когда все P-61 и F-15 были уже сняты с вооружения несколько самолетов попало в частные руки. Некоторые из них, приспособленные для борьбы с пожарами, летали даже в 60-е годы. Самолеты F-15 использовались частными картографическими компаниями, по крайне мере один «Репортер» летал в Мексике.

К настоящему времени в музеях США сохранилось два экземпляра P-61 С, один — в Национальном авиационно-космическом музее Смитсонианского института (Силвер Хилл, шт. Мэриленд), другой — в музее ВВС на авиабазе Райт-Паттерсон, шт. Огайо. Третья «Вдова» редчайшей модификации P-61A выставлена в Пекинском авиационном институте. Этот самолеты бросил в свое время на аэродроме Ченьту личный состав 427 NFS, в Пекин самолет доставили примерно в 1954 г.

США неоднократно предпринимали попытки вернуть раритет себе. Безрезультатно…

Техническое описание самолета Нортроп P-61

Самолеты P-61A и P-61B представляют собой двухмоторные 2-3-местные ночные истребители с фюзеляжем-гондолой и мотогондолами, переходящими в хвостовые балки с вертикальным оперением на концах. Шасси — убираемое с носовой опорой. Самолет оснащен бортовой РЛС.

Центральный фюзеляж-гондола полумонококовой конструкции состоит из трех частей. К первому усиленному шпангоуту крепится антенна РЛС и блоки радиоэлектронного оборудования. Антенна закрыта закругленным радиопрозрачным обтекателем. В носовой секции фюзеляжа находятся ниша носовой опоры шасси и двухместная кабина летчика и воздушного стрелка. Доступ в кабину осуществляется через откидную лестницу в нише носовой опоры шасси. Фонарь кабины имеет откидную секцию, которая может быть сброшена аварийно. За креслом летчика установлен бронезаголовник. Сиденье стрелка вращается, благодаря чему стрелок может удерживать цель в прицеле по всей верхней полусфере. На самолете P-61B носовая секция удлинена по сравнению с секцией самолета P-61A на 203 мм. Через центральную секцию фюзеляжа проходят силовые лонжероны крыла. К лонжеронам крепится пулеметная турель. Ниже лонжеронов находятся закрытые обтекателем пушки и боекомплект к ним.
