Как и многие другие самолеты 2-й Мировой войны, истребитель «Hellcat» имел долгую последующую карьеру, в том числе в составе французской, аргентинской и уругвайской армий. На вооружении ВМФ и корпуса морской пехоты США истребитель в ограниченном числе оставался на протяжении восьми послевоенных лет. 4-я смешанная эскадрилья (VC-4) была последней американской частью, летавшей на F6F вплоть до августа 1953 года. В ограниченном количестве истребитель применялся американцами в Корее в качестве дистанционно управляемой бомбы.

На протяжении двух последних лет войны пилотам ВМФ и корпуса морской пехоты США удалось одержать 5156 побед. Еще 47 побед одержали на F6F англичане. В Европе английские и американские F6F сбили 13 немецких самолетов. Таким образом, с августа 1943 по август 1945 года общее число побед достигло 5216. Потери со стороны истребителей «Hellcat» составили 270 машин (соотношение потерь 19:1).

F6F «Hellcat» не был самым скоростным истребителем на Тихом океане. Скороподъемность у него также не была особенно высокой. Некоторые другие типы самолетов превосходили «Hellcat» при выполнении отдельного рода заданий, поскольку создавались специально с расчетом на это. Однако по универсальности с F6F сравниться мог разве лишь F4U «Corsair». Однако этот самолет, хотя и имел большую скорость и потолок, появился в достаточных количествах лишь в самом конце войны. И даже к сентябрю 1945 года самолеты F4U составляли менее половины от общего числа палубных истребителей.


F6F «Hellcat» часть

Правая стойка главного шасси.


F6F «Hellcat» часть

Выпускной механизм крюка аэрофинишера. Виден задний позиционный огонь.


F6F «Hellcat» часть

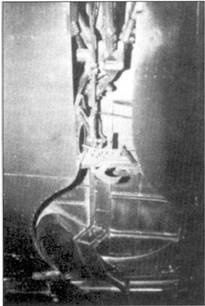

Ниша главного шасси.


F6F «Hellcat» часть

Оконцовка фюзеляжа с буксировочной серьгой. Над ним виден задний позиционный огонь, а под ним крепление для удерживающего троса.

Техническое описание самолета F6F-5 «Hellcat»

Самолет F6F-5 представлял собой одноместный одномоторный среднеплан с трехточечным шасси по классической схеме, убирающимся в полете. Самолет предназначался для действий с палубы авианосцев. Истребитель имел цельнометаллическую конструкцию за исключением матерчатой обшивки рулей и элеронов.

Фюзеляж овальный в сечении, дюралевая обшивка приклепана заклепками с потайной головкой. Внутренний каркас фюзеляжа состоял из 21 шпангоута и 20 стрингеров. Технологически фюзеляж изготавливался целиком. Спереди имелась противопожарная переборка, к которой болтами через резиновые прокладки подвешивалась моторама. Переборка соединялась с главным лонжероном крыла. Перед переборкой находилось двигательное отделение, турбонаддув, система аварийного пожаротушения, маслобак, воздуховод к наддуву и карбюратору, а также промежуточный радиатор нагнетаемого воздуха и маслорадиатор. С задней стороны переборки находились гидравлически регулируемые створки воздухозаборников. Стойка антенны устанавливалась за кабиной пилота.

Между переборкой и шпангоутом на расстоянии 1,333 м находился резервный топливный бак объемом 284 л (75 галлонов США). Бак имел самогерметизирующиеся стенки.

Просторная кабина пилота закрывалась фонарем со сдвигаемой назад крышкой. При необходимости крышку можно было аварийно сбросить. Фонарь представлял собой дюралевый каркас со вставленными в него стеклами. Форма фонаря оставалась неизменной на протяжении всего выпуска самолета. Изменилась только конструкция лобового стекла. На самолетах F6F-3 лобовое стекло дополнялось пуленепробиваемой панелью из композитного стекла толщиной 38,1 мм. На F6F-5 лобовое стекло отсутствовало, а его целиком заменяла пуленепробиваемая панель. Фонарь оборудовался системой обдува теплым воздухом, а также смывателем, бачок которого вмещал 3,8 л антиобледенителя.

Главная приборная доска объединяла основной комплект пилотажно-навигационного оборудования. Там же располагались приборы, отражающие работу двигателя. Ручка с традиционной для американских самолетов пистолетной рукояткой. В рукоятку встраивались кнопки спуска пулеметов и сброса бомб. Кресло пилота регулировалось по высоте в пределах 152 мм (6 дюймов). Задняя часть фюзеляжа начиналась в 1,333 м за противопожарной переборкой (в 4318 мм от начала фюзеляжа). Там находились баллоны кислородной аппаратуры, ручка аварийного выпуска посадочного крюка, бак системы впрыска смеси воды с метанолом, а также радиооборудование. Радиостанция — приемопередатчик и устройство опознавания «свой-чужой), а также аккумулятор. В верхней части фюзеляжа имелись идентификационные огни.

В фюзеляже позади шпангоута на 4,318 м от переборке сохранялась овальная форма. В нижней части фюзеляжа находилось убираемое хвостовое колесо и крюк два посадки на палубу авианосца. Под рулем направления находился позиционный огонь.

Крыло цельнометаллическое трапециевидной формы состояло из центроплана и двух складывающихся консолей. В центроплане также размещались два топливных бака. Крыло имело удлиненный профиль NACA 23015,6 с хордой 3,124 м у основания крыла, который плавно переходил в профиль NACA 23009 (хорда 1,651 м). Крыло имело площадь 31,96 м². Конструкция крыльев состояла из двух главных и одного вспомогательного заднего лонжерона, нервюр и работающей обшивки, приклепанной к внутреннему каркасу крыла.

Главный лонжерон проходил через всю длину крыла. На стыке центроплана и консоли находился шарнир. Крылья складывались вручную после того, как из кабины пилота отключался гидравлический фиксатор. В сложенном состоянии крылья имели скос 7,5°. В сложенном состоянии размах крыльев составлял 4,93 м, то есть был меньше размаха хвостового оперения, а высота достигала 3,53 м. Под центропланом имелись два крепления для палубной катапульты. Элероны типа Фризе металлической конструкции с матерчатой обшивкой. Размах 1943 мм, хорда переменная от 457 мм до 559 мм. Элероны подвешивались с наружной части крыла на трех петлях и приводились в движение системой стальных тяг. Элероны отклонялись на 17° вверх и 13,4° вниз. Площадь элеронов составляла 1,46 м². На левом элероне имелся регулируемый из кабины триммер, в то время как триммер на правом элероне регулировался только на земле. Состоявшие из четырех частей закрылки крокодилового типа находились на задней кромке крыла у центроплана. При ширине 508 мм закрылок на каждом крыле имел площадь 3,70 м². Закрылки имели гидравлический привод и могли отклоняться вниз до 50°. Для привода каждой секции закрылков (по одной на каждом крыле и по одной с каждой стороны центроплана) имелся гидравлический усилитель, который приводился в действие небольшим электронасосом. Закрылки выпускались с помощью переключателя или аварийно с помощью рукоятки у кресла пилота. Специальный автомат убирал закрылки при скорости больше 315 км/ч. В конце правого крыла встраивалась трубка Пито. На верхней стороне крыльев над оружейными отсеками находились съемные крышки. На нижней стороне были проделаны три выреза для сброса стреляных гильз.
