Поправка Amendment № 2 к SR-2e, датированная 10 марта 1945 года, определяла, что черной краской ANA 604 следовало красить не только лопасти винта, но также ступицу винта и кок. Оконцовки лопастей остались по-прежнему желто-оранжевого цвета (ANA 614).
Самолеты, перед тем как покинуть сборочный цех, получали на капот три последние цифры серийного номера, наносимые белой смываемой краской (Temporary White). Цифры могли быть разной высоты и стиля.
Истребители F6F-3K окрашивались по правилам, определенным в документе Specification SR-2e от июня 1944 года, т. е. целиком блестящей красной краской (Insignia Red ANA 509). Самолеты также получали нормальные опознавательные знаки, т. е. с темно-синим кругом и кантом. Позднее хвостовые части самолетов стали покрывать краской другого цвета: желтой, синей, розовой и т. д. Цвет хвоста соответствовал частоте, на которой работала аппаратура самолета (два самолета не могли одновременно работать на одной частоте).
Самолеты F6F-5D (иногда их неправильно отождествляли с F6P-5K), использовавшиеся в морской пехоте для дистанционного управления самолетами-целями (в том числе F6F-5K), а также их буксировки до конца своей службы окрашивались в соответствии с поправкой Amendment № 3 от 6 мая 1946 года. Чтобы хорошо отличать управляющие самолеты от самолетов-целей использовали следующие схемы:
Желто-оранжевой блестящей краской (Glossy Orange Yellow ANA 506) покрывали крылья сверху и внизу по всей площади, хвостовое оперение целиком;
Темно-синей блестящей краской (Glossy Sea Blue ANA 623) покрывали целиком фюзеляж, подвесной топливный бак, дорожки на обеих крыльях шириной 18 дюймов (457,2 мм) на длине от первого лонжерона до задней кромки:
Красной блестящей краской (Glossy Insignia Red ANA 509) покрывали руль направления, полосы на крыльях шириной 3 фута (914,4 мм), расположенные от линии перелома наружу;
Киль должен был быть темно-синий (ANA 623), но его также допускалось делать желто-оранжевым ANA 506). Иногда дорожки на крыльях красили в черный цвет.

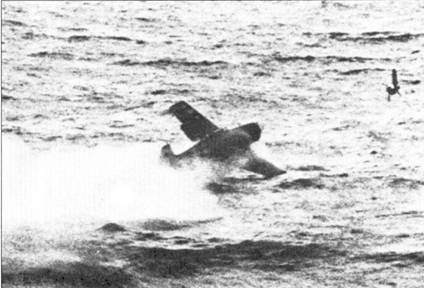

F6F-3 из VF-16 приводняется возле авианосца «Lexington». Обратите внимание, что при ударе о воду сорвало пропеллер вместе с частью двигателя. 25 января 1944 года.

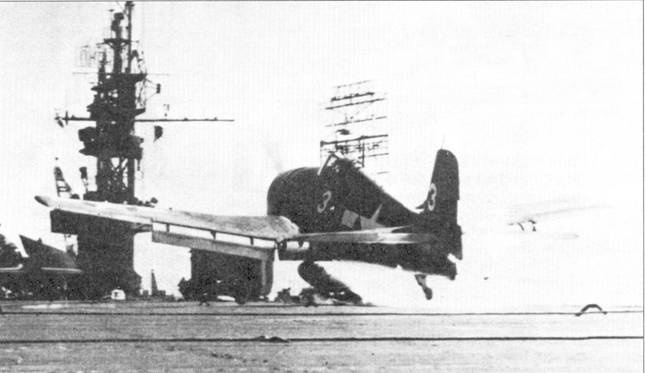

F6F-3 (66101) «3» из Vf-25. Пилот лейтенант А. У. Маджи сажает горящую машину на палубу авианосца «Cowpens». Маджи остался в живых, но его самолет выгорел и его пришлось сбросить за борт, 24 ноября 1943 года.
Следующие крупные изменения в окраске самолетов ВМФ и корпуса морской пехоты США, которые затронули уже немногочисленных истребителей «Hellcat», были вызваны документом Specification SR-2f от 2 января 1947 года. Основной цвет самолетов не изменился, но изменился цвет противобликовой полосы перед кабиной пилота. Полоса стала также темно-синей, как и весь остальной самолет, но наносилась матовой, а не блестящей краской (ANA 607 Non Specular Sea Blue — FS 35042). Кроме того, изменились правила нанесения надписей: серийного номера (Bureau Number), названия рода войск (Branch of Service), а также типа самолета. Их теперь стали делать на бортах в хвостовой части фюзеляжа. Положение надписи определялось вертикальной линией, начинавшейся в точке стыка горизонтального оперения с фюзеляжем. По середине относительно линии белой краской (ANA 601) шло название рода войск (NAVY или MARINES). Буквы были высотой 1 дюйм (25,4 мм). Сразу же под названием буквами также высотой 1 дюйм помещалось название типа самолета. Еще ниже находился серийный номер самолета, сделанный цифрами высотой 2 дюйма (50,8 мм).
Размер кода части на хвостовом оперении составлял 36 дюймов (914,4 мм) в случае однобуквенного кода и 30 дюймов (762 мм) в случае двухбуквенного кода. Коды частей также наносили на крылья: верхнюю сторону правого и нижнюю сторону левого крыла. На крыльях код размещали в 6 дюймах (152,4 мм) от оконцовки крыла симметрично относительно опознавательных знаков. Индивидуальные номера самолетов наносили на оба борта фюзеляжа в 9 дюймах (228,6 мм) перед опознавательными знаками. Эти же номера повторялись на верхней стороне правого и нижней стороне левого крыла в 18 дюймах (457,2 мм) в сторону фюзеляжа от кода части. Величина букв не могла превышать половины высоты фюзеляжа. На крыльях номера делали высотой 24 дюйма (609,6 мм). Дополнительно номера повторялись на носу фюзеляжа на капоте двигателя. Здесь цифры имели в высоту 6 дюймов (152,4 мм). Все перечисленные надписи делались белой краской ANA 601.
Поправка Amendment 1 к документу SR-2f, вступившая в действие с 28 февраля 1947 года, содержала два важных новшества, касавшихся истребителей «Hellcat». Первое новшество заключалось в нанесении на обшивку самолета названия авиабазы, полного или сокращенного. Название наносили на обе стороны киля, а также на крылья на стороны без опознавательных знаков. Если название базы состояло больше чем из одного слова, на хвостовом оперении ее могли писать в две строчки, но на крыльях всегда в одну строку. Размер букв зависел от длинны слова. На крыльях надпись делали белой краской (ANA 601) буквами высотой 6, 9, 12, 15 или 18 дюймов (152,4, 228,6,304,381 или 457,2 мм). Другое новшество касалось положения кода части на крыльях. Их наносили также, как и раньше, но с тем расчетом, чтобы середина кода приходилась на точку, расположенную на расстоянии 1/3 от конца крыла, напротив центра опознавательного знака на противоположной стороне крыла. До этого код наносили в 6 дюймах от оконцовки крыла.
F6F-3 «30» из VF-1 сел на палубу авианосца «Yorktown» несмотря на то, что почти все гидросистемы самолета вышли из строя. Скользя на днище по палубе, самолет врезался в барбет 127-мм пушки, смяв левое крыло. Самолет относится к машинам позднего выпуска, о чем свидетельствуют упрощенная конструкция капота и фонаря кабины. 9 сентября 1944 года.
Техники буксируют F6F-3 «8» из VF-9 с палубы авианосца «Essex» на берег в базе Эспириту-Санто, март 1944 года.
ранние F6F-3
F6F-3
Спустя несколько месяцев — 14 августа 1947 года — изменили размеры опознавательных знаков в соответствии с документом Army-Navy Aeronautical Specification AN-I-9c. Новые правила требовали, чтобы знаки по своему размеру не превышали 75 % пространства между передней кромкой крыла и началом элерона или 75 % пространства между крылом и хвостовым оперением на фюзеляже. Было предложено несколько фиксированных типоразмеров знаков с шагом в 5 дюймов.
