Р-47 «Thunderbolt» Тяжелый истребитель США

P-47D М N


Истребители P-47D-30-RE в количестве 800 экземпляров (заводские номера 44-20308 — 4421107) сдавались заказчику завод в Фэрмингдэйле. Самолеты имели лучшую управляемость на больших скоростях за счет внедрения элеронов с тупой передней кромкой и тормозных решеток, установленных на 30 % ходы крыла. Решетки монтировались как на верхней, так и на нижней поверхностях крыла, они отклонялись на 90 град. Изменилось крепление оптического прицела в кабине летчика, теперь к верхнему переплету козырька фонаря кабины крепилось только зеркало заднего обзора. Дальнейшей модернизации подверглись подкрыльевые пилоны — в них были установлены пружинные толкатели, обеспечивающие большую надежность отделения пустых топливных баков. В очередной раз была доработана гидросистема.

Самолеты P-47D-30-RA стали самыми массовыми среди «Тандерболтов» всех модификаций — их было построено 1800 машин (заводские номера 44-32668 — 44-33867 и 44-89684 — 44-90283). Истребители P-47D-30-RA идентичны P-47D-30-RE.


Р-47 «Thunderbolt» Тяжелый истребитель США

Р-47D поздний и P-47D-1


Р-47 «Thunderbolt» Тяжелый истребитель США

Р-47D-2 D-4


Р-47 «Thunderbolt» Тяжелый истребитель США

P-47D-5/D-6


Р-47 «Thunderbolt» Тяжелый истребитель США

Р-47 D-10/D-11


Р-47 «Thunderbolt» Тяжелый истребитель США

P-47D-10 с баком для дальних перелетов


Р-47 «Thunderbolt» Тяжелый истребитель США

Р-47 D „Category Е”


Р-47 «Thunderbolt» Тяжелый истребитель США

P-47 D-5RE


Р-47 «Thunderbolt» Тяжелый истребитель США

XP-47F


Р-47 «Thunderbolt» Тяжелый истребитель США

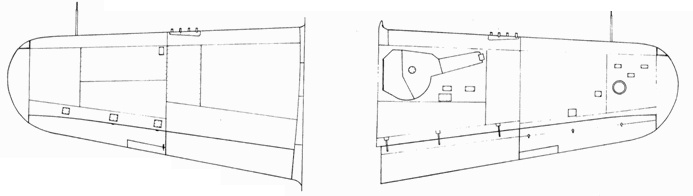

крыло XP-47F


Р-47 «Thunderbolt» Тяжелый истребитель США

Р-47 G-1CU


Р-47 «Thunderbolt» Тяжелый истребитель США

TP-47 G-16


Р-47 «Thunderbolt» Тяжелый истребитель США

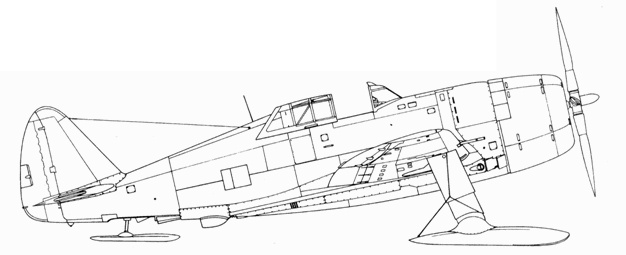

Р-47 G-1 с лыжным шасси


Р-47 «Thunderbolt» Тяжелый истребитель США

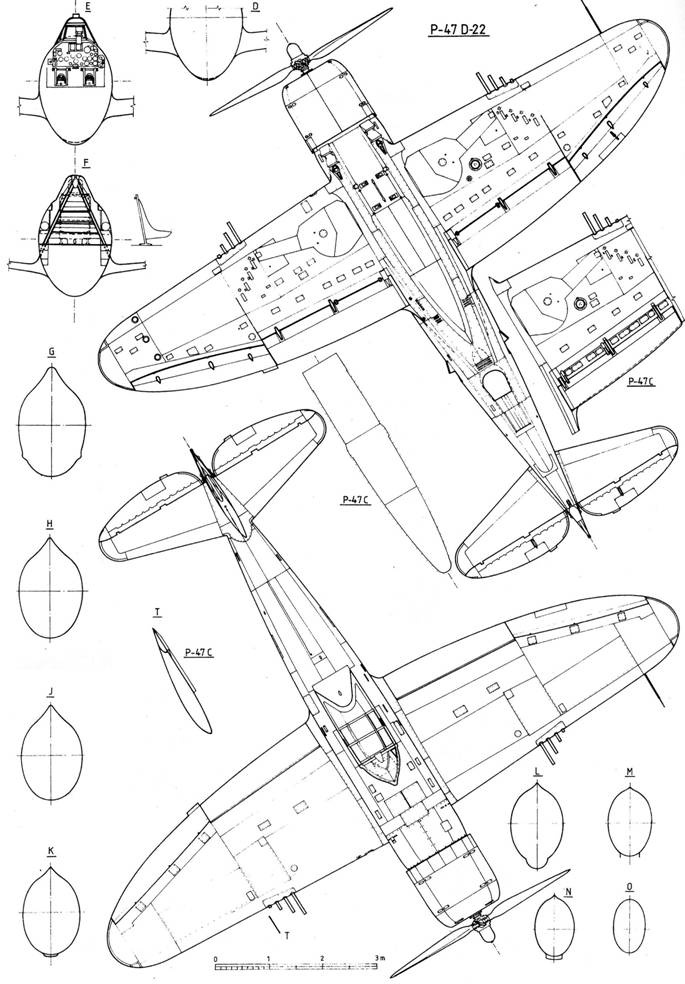

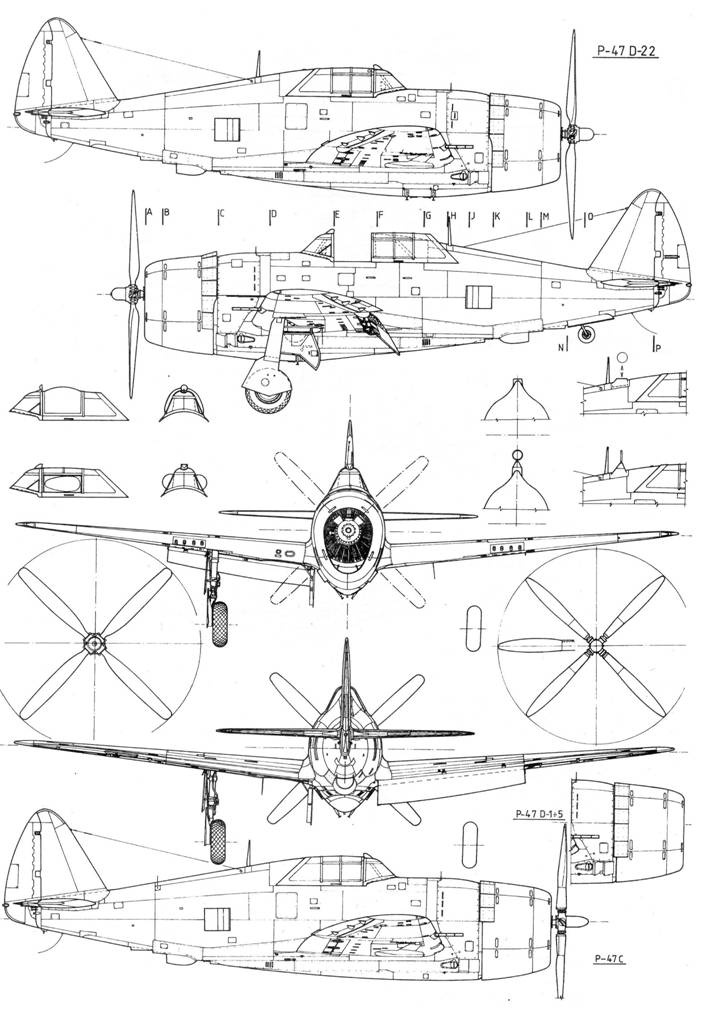

P-47 D-15 D-22


Р-47 «Thunderbolt» Тяжелый истребитель США
Р-47 «Thunderbolt» Тяжелый истребитель США

P-47 D-15 D-21


Р-47 «Thunderbolt» Тяжелый истребитель США

P-47D-15 ASR


Р-47 «Thunderbolt» Тяжелый истребитель США

P-47 D-21 с нестандартным остекленением кабины


Р-47 «Thunderbolt» Тяжелый истребитель США

Р-47 D-22 с радиополукомпасом


Р-47 «Thunderbolt» Тяжелый истребитель США

ХР-47 Е ранний вариант


Р-47 «Thunderbolt» Тяжелый истребитель США

ХР-47Е поздний вариант


Р-47 «Thunderbolt» Тяжелый истребитель США

P-47D-26 RA, P-47 D-28 RA


Р-47 «Thunderbolt» Тяжелый истребитель США

P-47D P-47D -30 RE/RA


Р-47 «Thunderbolt» Тяжелый истребитель США

P-47 D-30 RA


Р-47 «Thunderbolt» Тяжелый истребитель США

P-47 D-30 RA/RE


Р-47 «Thunderbolt» Тяжелый истребитель США

P-47 D-40


Р-47 «Thunderbolt» Тяжелый истребитель США

P-47 D-40
