И-16 Боевой «ишак» сталинских соколов. Часть 3

Капитан Борис Сафонов сфотографирован на фоне своего И-16 с надписью «За Сталина». Сафонов в короткий срок стал самым результаитивным асом морской авиации Северного флота. Первую победу Сафонов одержал 24 июня 1941 г., сбив бомбардировщик Ju-88 из KG-30.


И-16 Боевой «ишак» сталинских соколов. Часть 3

Политрук М.Л. Дубис поздравляет младшего лейтенанта Д. А. Зайцева с присвоением звания Героя Советского Союза. Летчик 2-го истребительного авиационного полка 36-й истребительной авиационной дивизии таранил на И-16 4 июля 1941 г. самолет противника в районе Киева.


И-16 тип 27 с двигателем М-62


Истребитель И-16 тип 27 представлял собой И-16 тип 17. переоснащенный двигателем М-62. Внесены изменения в конструкцию моторамы и маслосистемы по типу использованных при разработке И-16 тип 18.


И-16 тип 24 с двигателем М-63


Истребитель И-16 тин 24 являлся вариантом самолета И-16 тип 18, в конструкцию которого внесены изменения в соответствии с новыми Нормами летной годности, принятыми в 1937 г., а также проведен ряд других доработок:

1. винт изменяемого шага ВИШ АВ-1 и новый кок.

2. новые опоры шасси с двумя подкосами вместо трех и увеличенным ходом до 96 мм амортизаторов (на первых вариантах И-16 ход амортизатором составлял 30 мм. затем был увеличен до 36 мм).

3. замена хвостового костыля хвостовым колесом с масляно-пневматическим амортизатором.

4. замена пневматического привода уборки/выпуска посадочных щитков механическим.

5. по правому борту фюзеляжа устроена откидная дверца, конструктивно аналогичная имевшейся по левому борту.

6. установка ручного стартера для запуска двигателя.


И-16 Боевой «ишак» сталинских соколов. Часть 3

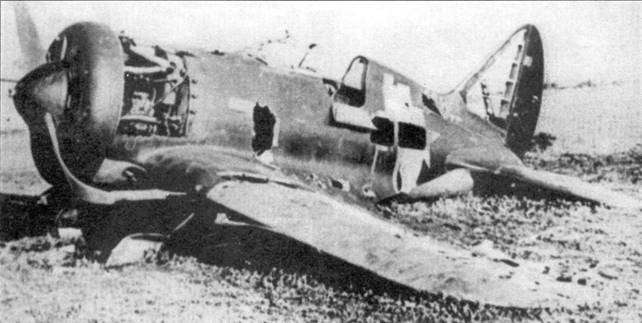

Разбитый истребитель И-16 тип 5, Южный фронт, лето 1941 г.


И-16 Боевой «ишак» сталинских соколов. Часть 3

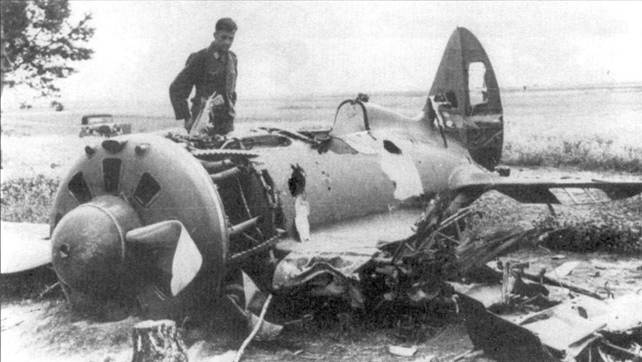

Пилот люфтваффе осматривает обломки истребителя И-16.


И-16 тип 28 с двигателем М-63


Истребитель И-16 тип 28 являлся вариантом самолета И-16 тип 27 с двигателем М-63. Конструктивные доработки аналогичны самолету И-16 тип 24.


И-16 тип 29 с двигателем М-63


И-16 тип 29 стал последней модификацией истребителя. Изменен состав вооружения – крыльевые пулеметы отсутствуют, в нижней части фюзеляжа установлен пулемет БС калибра 12,7 мм. Маслорадиатор перенесен в развал цилиндров № 4 и № 5, воздухозаборник маслорадиатора также перенесен. Некоторые истребители И-16 тип 29 вообще не имели отдельного воздухозаборника маслорадиатора – воздух к нему подводился от системы охлаждения двигателя. Высота стоек основных опор шасси увеличена на 32 м. соответствующим образом доработаны ниши шасси – расстояние между вертикальной осью самолета и центрами дисков колес в убранном положении увеличено с 380 мм до 421 мм. Часть самолетов оснащалась радиостанциями, мачта крепления натяжной радиоантенны устанавливалась на капоте двигателя по правому борту. Диаметр воздушного винта уменьшен до 2,7 м.


И-16 Боевой «ишак» сталинских соколов. Часть 3

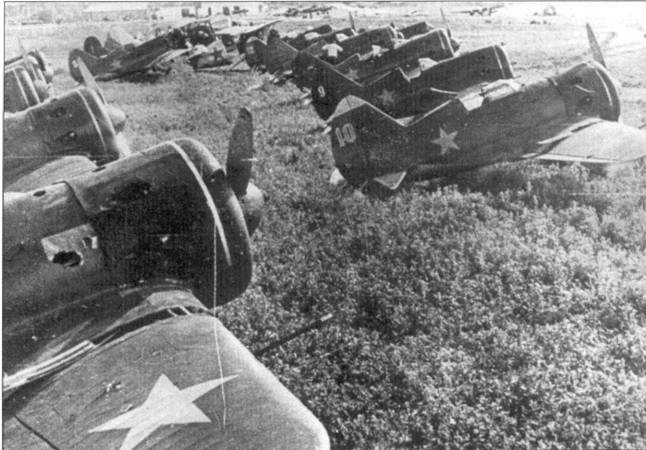

Брошенные при поспешном отступлении советских войск истребители, с некоторых машин успели снять вооружение.


И-16 Боевой «ишак» сталинских соколов. Часть 3

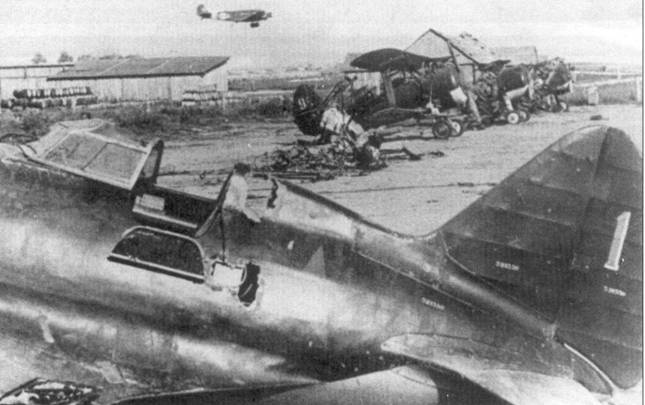

Обычная картина лета 1941 г. Брошенные советские истребители, заходящий на посадку транспортный самолет люфтваффе. На переднем плане – истребитель И-16 тип 5 с заводским номером 521536.


На самолетах И-16 типов 18, 24, 27, 28 и 29 предусматривалась возможность подвески реактивных снарядов РС-82 и дополнительных одноразовых топливных баков. Поверхность обшивки нижней части крыла в месте установки пусковых направляющих для PC зашивалась дюралюминиевыми листами, дюралюминием обшивалась и часть поверхности элеронов, которая находилась в зоне попадания струй раскаленных газов работающих двигателей PC.


И-16 Боевой «ишак» сталинских соколов. Часть 3

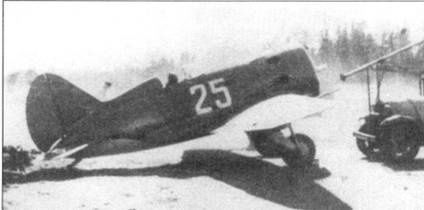

Автостартер подрулил к истребителю И-16.


И-16 Боевой «ишак» сталинских соколов. Часть 3

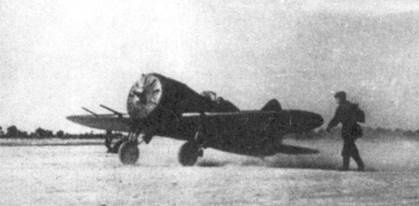

Взлетает И-16 тип 17.


И-16 Боевой «ишак» сталинских соколов. Часть 3

Борис Сафонов готовится к очередному боевому вылету.

Истребитель И-16 и другие

В середине 30-х годов в советской авиапромышленности сложилась очень интересная ситуация. Командование ВВС РККА выбирало из трех истребителей монопланов: Поликарпов предлагал И-16, Туполев – И-14, Григорович ИП-1. Все три истребителя имели примерно равные шансы. Внешне все три самолета были очень похожи, так как проектировались под двигатель воздушного охлаждения, конструктивно, однако, истребители сильно отличались. В целом конструкция всех машин не представляла особых сложностей для освоения в массовом производстве. Тем не менее, обстоятельства сложились гак, что выбрали самый спорный с точки зрения летных характеристик, но и самый технологичный самолет – И-16. Выбор этот оказал огромное влияние на дальнейшее развитие советской авиационной промышленности.

Бросаются с глаза исключительно небольшие размеры истребителя Поликарпова. В 1933 г. под руководством Василия Никитина на заводе № 39 был построен спортивный самолет НВ-1 с двигателем М-11 – настоящий лилипут в мире авиации. Длина НВ-1 – 4,6 м, размах крыла – чуть больше 6 м. Испытания самолета проводил Валерий Чкалов. Летчик остался очень недоволен поведением самолетика в полете. Следующий самолет НВ-2, спроектированный Никитиным в содружестве с летчиком Шевченко, уже не имел столь экстремально малых размеров. НВ-2 летал очень успешно.
