Фонарь кабины плексигласовый. Центральная часть фонаря сдвигалась по полозьям, утопленным в обшивке фюзеляжа. Из-за низкого качества плексигласа пилоты летали с распахнутой кабиной. Для увеличения обзора назад, часть фюзеляжа имела дополнительные «окна». Позднее, с 49 серии из-за нехватки плексигласа площадь остекления уменьшили до двух окошек. У Як-1б фонарь уже имел каплевидную форму и комплектовался передним и задним бронестеклами толщиной 65 мм. Со 163-й серии на самолеты ставили систему аварийного сброса фонаря.

В кабине пилот располагался в кресле, высоту которого можно было отрегулировать. В кресло пилота была встроена бронеспинка толщиной 9 мм. Первоначально штурвал был довольно неудобный, во время боя его приходилось держать обеими руками. Это было хлопотно и затрудняло пользование ручкой газа. Начиная со 158 серии, самолеты комплектовались штурвалом Р-1, представлявшим собой копию штурвала от Bf 109.

Приборная доска Яка-1 состояла из двух панелей. Для полетов на высоте служил аппарат КПА-3 (КПА-Збис). Радиооборудование состояло из приемника РСИ-4 «Малютка», передатчика РСИ-3 и радиополукомпаса РПК-10. Разумеется, полный комплект радиооборудования стоял не на каждом самолете. Самолеты оснащались приемником, причем приемник устанавливали на каждую пятую машину, а с 20 августа 1942 года — на каждую третью. Передатчики ставились на каждую десятую машину. Эти самолеты резервировались для командиров полков и эскадрилий. Ситуация исправилась летом 1942 года и с 20 августа передатчик начали ставить на каждую пятую машину. 1 октября 1942 года передатчик появился на машинах с четными серийными номерами. За кабиной находилась мачта радиоантенны, отсутствовавшая на некоторых самолетах. Кроме РСИ-4 существовала радиостанция РПК-10, которую устанавливали на каждой третьей машине. С 1 октября 1942 года РПК-10 начали устанавливать на каждую десятую машину.


Як-1/3/7/9 во второй мировой войне Часть

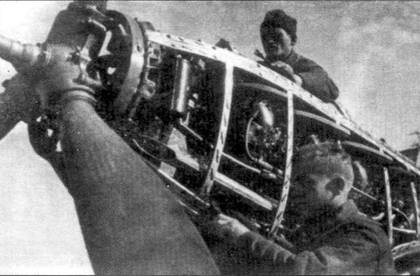

Техники проводят ремонт двигателя М-105ПФ


Як-1/3/7/9 во второй мировой войне Часть

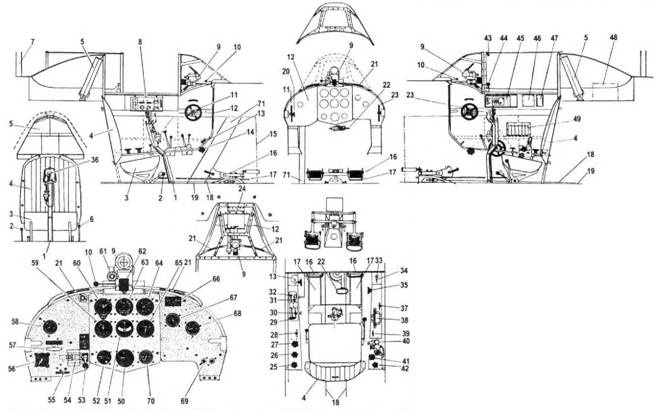

Кабина самолета Як-1

1. Штурвал; 2. Рычаг регулировки высоты кресла; 3. Кресло пилота; 4. Спинка кресла с бронеспинкой; 5. Бронестекло; 6. Рычаг блокировки хвостового колеса; 7. Мачта антенны; 8. Электропанелъ; 9. Прицел ПБП-1 А: 10. Рычаг вентиляции кабины; 11. Маховик-регулятор триммера руля высоты; 12. Приборная доска; 13. Топливный клапан; 14. Маховик клапана выхлопных газов; 15. Противопожарная переборка; 16. Педали; 17. Опор для ног; 18. Тяга руля направления; 19. Пол кабины; 20. Регулятор шага винта; 21. Подлокотник; 22. Тяга ручной перезарядки пушки; 23. Регулятор жалюзи маслорадиатора; 24. Воздухозаборник в кабину; 25. Маховик клапана сжатого воздуха; 26. Клапан баллона со сжатым воздухом. 27. Клапан аварийного баллона; 28- Выпускной клапан; 29. Ручка газа; 30. Ручка форсажа; 31. Ручка бомбосброса; 32. Рычаг наддува; 33, Кнопка электрической сигнализации шасси; 34. Переключатель электрической сигнализации шасси; 35. Клапан системы аварийного выпуска шасси; 36. Спуск УБС (верхний) ШВАК (нижний); 37. Клапан аварийного открытия замков шасси; 38. Маховик-регулятор жалюзи водяного радиатора; 39. Рукоятка впрыска масла: 40. Кислородный прибор КПА-Збис; 41. Насос; 42. Клапан пуска двигателя: 43. Рукоять аварийного сброса фонаря; 44. Замок фонаря: 45. Электрический переключатель; 46. Карточка с описанием стартовых действий; 47, Таблица отклонения спидометра и альтиметра: 48. Место крепления радиостанции; 49. Карманы для сигнальных ракет; 50. Тройной указатель температуры масла, давления масла и давления топлива; 51. Указатель крена; 52. Вольтоамперметр; 53. Клапан системы выпуска шасси; 54. Блокиратор клапана системы выпуска шасси; 55. Кнопка пуска; 56. Переключатель свечей; 57. Тяга ручной перезарядки пулеметов; 58. Манометр сжатого воздуха; 59. Спидометр УС-800; 60. Альтиметр; 61. Регулятор подсветки прицела; 62. Амортизатор; 63. Компас КИ-10; 64. Манометр давления системы зарядки; 65, Тахометр; 66, Таблица действий при взлете и посадке; 67, Часы АВР; 68, Манометр высокого давления; 69. Лампы сигнализации выпущенного шасси; 70. Термометр охлаждающей жидкости; 71. Канал для стреляных гильз пулемета УБС.


Крыло

Двухлонжеронное, деревянное, профиль Clark YH. Лонжероны коробчатые, собраны из фанеры. Главным лонжероном был передний. Лонжероны соединялись с 46 нервюрами. Между 0 и 7 нервюрами перед лонжероном находилась ниша главного шасси. Топливные баки помещались между лонжеронами от 1 до 12 нервюр. Снизу баки прикрывались дюралевыми листами. Элероны Фриза, дюралевые с матерчатой обшивкой. На левом элероне находился триммер, регулируемый на земле. У Яка-16 триммер заменили компенсатором. Закрылки Шренка, также дюралевые.

Обшивка крыла из фанеры, которая приклеивалась к лонжеронам и дополнительно крепилась шурупами. Толщина фанеры 3–5 мм. Передняя кромка крыла из трехслойной фанеры толщиной 8 мм. Сверху крыло обшивалось полотном, которое шпаклевали и окрашивали. На правом крыле имелся зеленый, а на левом — красный позиционный огонь. Самолеты, выпускавшиеся заводом № 301, и первые саратовские самолеты имели на концах крыльев антифлаттерный балласт — по 5 кг свинца.


Шасси

Главное шасси размером 600x180 мм, убиралось пневматически в направлении фюзеляжа. В убранном положении колеса удерживались замками, также управляемыми пневматически. Чтобы обеспечить плавность убирания и выпускания шасси имелся гидравлический демпфер. Позднее его заменили облегчающим цилиндром. Крышка ниши главного шасси состояла из двух частей. Крышка, закрывавшая стойку шасси, крепилась к стойке, а крышка колеса крепилась к оси колеса. Самолеты с завода № 301 и ранние саратовские машины имели трехстворчатую крышку ниши главного шасси, закрывавшую колесо целиком.

Хвостовое колесико первоначально постоянно находилось в выпущенном положении и могло свободно вращаться. Перед стартом и посадкой колесико фиксировали в нейтральном положении рукояткой из кабины. На примерно половине самолетов имелось приспособление, позволявшее колесику свободно вращаться в границах 20-градусного сектора. Убирающееся колесико имелось на первых саратовских самолетах и самолетах, выпущенных заводом № 301, затем его заменили неубирающимся, и снова ввели лишь с 87-й производственной серии. У первых самолетов крышка ниши хвостового колесика располагалась спереди. У машин 87-й серии и позже крышка была двухстворчатая. Размеры хвостового колеса 255x110 мм.

Зимой, прежде всего зимой 1941/42 года на Як-1 устанавливали лыжное шасси размером 1650x620 мм. Лыжи главного шасси были разработаны ОКБ Яковлев, а хвостовая лыжа была универсальной для всех советских истребителей.


Як-1/3/7/9 во второй мировой войне Часть

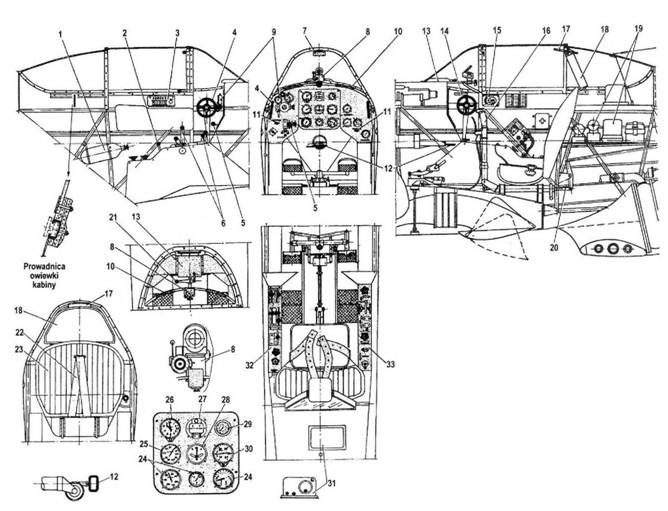

Кабина истребителя Як-3

1. Баллон со сжатым воздухом; 2. Клапаны посадочном системы; 3. Электрическая панель; 4. Маховик-регулятор триммера руля высоты; 5. Рычаги выпуска и убора шасси; 6. Рычаги регуляции работы двигателя; 7. Зеркало заднего вида; 8. Рефлективный придел; 9. Манометр кислородного оборудования; 10. Подлокотники; 11. Рукоятки перезарядки пулеметов: 12. Тяга перезарядки пушки; 13. Канал вентиляции кабины: 14. Маховик-регулятор жалюзи маслорадиатора; 15. Панель обслуживания радиостанции; 16. Штурвал; 17. Бронированный подголовник; 18. Бронестекло; 19. Электрооборудование; 20, Тяги рулей высоты; 21. Рукоять регулировки вентиляции; 22. Пристяжные ремни; 23. Бронеспинка; 24. Указатели режима работы двигателя; 25. Спидометр; 26. Альтиметр; 27. Компас; 28. Указатель крена; 29. Часы; 30. Вариометр; 31. Радиостанция; 32. Левобортная панель управления; 33. Правобортная панель управления
