КРЫЛО полностью металлической конструкции имело характерную форму сплющенной буквы W. Абрис консолей трапециевидный, с закругленными оконцовками. Имелось два лонжерона. Крыло в целом состояло из трех частей: центроплана с обратным V и двух консолей с положительным V. Несущие поверхности выполнены из дюралюминиевых листов. Центроплан составлял одно целое с фюзеляжем. В центроплан вмонтированы два подкрыльевых радиатора. Консоли крепились к центроплану с помощью четырех шаровых соединений по патенту Юнкерса. Ниже задней кромки крыла, вне главного профиля, располагались закрылки. Они крепились на специальных держателях, также по патенту Юнкерса. Закрылки были щелевые и приводились в движение как на центроплане, так и на консолях с помощью гидравлики. Элероны, снабженные триммерами, приводились в движение механическим приводом, а крепились аналогично закрылкам. Как элероны, так и закрылки покрывались дюралюминиевыми листами. Эта система, запатентованная Юнкерсом, носила название «Doppelflugel» (двойное крыло). Кроме высокой эффективности, достигаемой благодаря щелевой конструкции, она отличалась простотой технологии. На нижней поверхности крыльев, вблизи переднего лонжерона, находились щелевые автоматически управляемые аэродинамические тормоза, помогающие выводить самолет из пикирования.

ОПЕРЕНИЕ полностью металлической конструкции, покрытое дюралюминиевыми листами. Вертикальный стабилизатор трапециевидной формы, со стальным тросовым приводом руля направления. Горизонтальный стабилизатор переустанавливающийся, с нулевым V, прямоугольной формы, поддерживаемый вилообразными подкосами из стальных труб, обтянутыми профилированными дюралюминиевыми листами. Положение руля высоты изменялось толкателями. Рули направления и высоты регулировались по весу и аэродинамике, будучи оснащены весовыми компенсаторами и триммерами.

ШАССИ классическое, свободнонесущее, неубирающееся, с хвостовым колесом. Основное шасси одностоечное, со стойками, прикрепленными к переднему лонжерону в месте соединения центроплана и консоли крыла. Стойки KPZ (продукция фирмы Kronprinz) с вилочным креплением колеса, с масляно-пружинной амортизацией. Основное шасси закрыто профилированными обтекателями из дюралюминиевого листа характерной формы, служащими одним из определяющих признаков самолетов «штука». Некоторые машины первой производственной серии версии D-1 получили стойки с обтекателями старого типа, применявшиеся в версиях В и R. Колеса размерами 840x300 мм имели резиновые покрышки, рассчитанные на среднее давление 0,25 МРа, и оснащены гидравлическими барабанными тормозами. Для последних использовалась тормозная жидкость «Fl-Druckol». Неубирающееся хвостовое колесо (стойка производства фирмы Kronprinz KPZ) с вилочным креплением, с пружинной амортизацией, крепилось снизу к стрингеру между вертикальными шпангоутами N 15 и N 16. Вилочное крепление фиксировалось в специальном гнезде с возможностью поворота на 360 гр. Использовалась покрышка размерами 380x150 мм (давление 3–3,5 атм.). Во время старта, полета и приземления существовала возможность управления хвостовым колесом из кабины пилота с помощью тросового привода. После каждых пятисот взлетов рекомендовалось проведение общей проверки технического состояния шасси. Для сохранности задней части фюзеляжа в случае вынужденной посадки была смонтирована аварийный полоз. Для использования в зимних условиях предусматривалось лыжное шасси, состоящее из трех лыж с обтекателями, установленными на месте колес основного шасси и хвостового колеса. Основные лыжи, обклееные фанерой, имели длину 3780 мм, ширину 1025 мм и толщину 519 мм; хвостовая — соответственно 1005, 440 и 200 мм.

ДВИГАТЕЛЬ фирмы Junkers Motoren Werke AG типа Junkers Jumo 211J мощностью 1400 л.с. (1030 кВт), двенадцатицилиндровый, V-образный перевернутый, жидкостного охлаждения, с двухступенчатым компрессором и впрыском топлива. Угол расхождения цилиндров 60? рабочий объем цилиндров 35 литров, диаметр цилиндра 150 мм, ход поршня 165 мм, степень сжатия 6,5:1. Общая масса сухого двигателя 660 кг. Двигатель создавал вращение влево, а винт переменного шага типа Junkers VS 11 вращался вправо; диаметр винта составлял 3260 мм, шаг изменялся в диапазоне 20 гр. Двигатель размещался на мотораме, прикрепленной в четырех местах к лонжеронам на противопожарной перегородке. Запуск двигателя производился с помощью инерционного стартера, вручную (пусковой рукояткой, вращаемой механиком) или от самолетной аккумуляторной батареи. Двигатель охлаждался смесью воды и этиленгликоля в пропорции 1:1 с добавлением 1,5-процентного раствора антикоррозийного препарата «Schutzol 39». Уравнительный бачок объемом 18л находился с левой стороны моторамы под редуктором. Циркуляцию охлаждающей жидкости обеспечивали две помпы. Два подкрыльевых радиатора размещались у задней кромки центроплана.


Ju 87 «Stuka» Часть

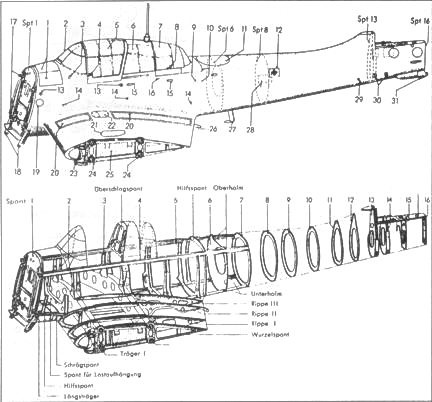

Конструкция фюзеляжа: 1.Бронеплиты защиты маслобака 2.Лобовое стекло 3.Отверстие ракетницы 4.Наружный замок фонаря пилотской кабины 5. Сдвижная часть фонаря пилотской кабины 6.Неподвижная часть фонаря кабины экипажа 7. Фонарь кабины стрелка 8. Наружный замок фонаря кабины стрелка 9.Штуцер подключения внешней кислородной системы 10.Разъем подключения внешней электрической системы 11.Прикрытие из плексигласа антенны радиопеленгатора 12.Аптечка 13.Крепления для подъема самолета 14.Крепления для подмостков обслуживания 15.Ручки для посадки в кабину 16.Рукоятка демонтажа 17.Шаровые узлы подвески моторамы 18. Узлы крепления бомбодержателя 19.Горловина для охлаждающей жидкости 20.Крыльевая «дорожка» 21. Панель доступа к системе предупреждения о низком уровне топлива 22.Крышка топливной горловины 23. Узел крепления стойки шасси 24.Шаровые узлы крепления консоли крыла 25. Силовой шпангоут 26. Узел крепления внутреннего закрылка 27.Подножка 28.Крышка аварийной антенны 29. Узел для подъема хвостовой части фюзеляжа 30. Узел крепления подкосов горизонтального оперения 31.Хвостовой костыль


ТОПЛИВНАЯ СИСТЕМА состояла из четырех протестированных топливных баков для этилированного бензина марки В4 с октановым числом 87, находящихся в крыльях. Два основных бака объемом по 250 л были встроены в центроплан, а два дополнительных, по 160 л, размещались в консолях крыла. Заливка топлива производилась в каждый бак по отдельности. Подачу горючего обеспечивал топливный насос с помощью двух дополнительных электрических помп типа KNP 16A, вмонтированных в основные баки. На месте подкрыльевой подвески бомб на бомбодержателях можно было разместить два дополнительных сбрасываемых топливных бака типа Junkers объемом по 300 л. Обычно эти баки наполнялись до объема 295 л. В передней части фюзеляжа имелся бачок с эфирной смесью, предназначенной для запуска двигателя в зимних условиях.

МАСЛОСИСТЕМА состояла из масляного радиатора, объединенного с воздушным радиатором компрессора, смонтированного в нижней части капота двигателя. Основной масляный бак теоретическим объемом 55 л (практически наполнялся только до 35 л) находился в передней нижней части фюзеляжа за шпангоутом N 1; два дополнительных бака находились: объемом 31 л — в верхней части фюзеляжа за шпангоутом N 1, объемом 27 л — над двигателем. Циркуляцию масла обеспечивала зубчатая помпа, работающая от двигателя. Применялись следующие марки масел: Stanavo 100, Aero-Shell Mittel, Intava-Rotring.
