Fw 189 «летающий глаз» вермахта
Fw 189 «летающий глаз» вермахта
Предисловие

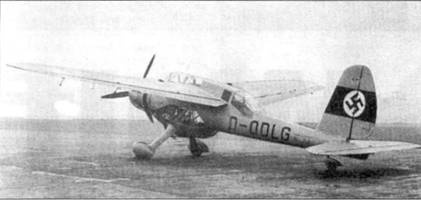

Основным тактическим разведчиком (Nahaufklarung) люфтваффе в 30-е годы являлся двухместный грузный подкосный моноплан-парасоль Хейнкель Не-46. Разведчики, разработанные во времена Веймарской республики, были достаточно медлительными, слабовооруженными самолетами, фактически они устарели уже в момент поступления в строевые подразделения. Приход к власти в Германии национал-социалистов стимулировал решительную модернизации вооруженных сил страны в целом и разведывательной авиации в частности. В 1935 г. в качестве разведчика фирма Хеншель предложила люфтваффе свою новую конструкцию- самолет Нs-122, имевший облагороженные аэродинамический формы и металлический каркас планера; Hs-122 оснащался двигателем BMW «Брамо» Sh-22 мощностью 580–660 л.с. Очередным шагом вперед в развитии концепции тактического разведчика стал Hs-126, оснащенный радиальным двигателем BMW «Брамо»- 323 мощностью 830 л.с. Самолет Hs-126 развивал на уровне моря с полной нагрузкой скорость 335 км/ч — на 60–70 км/ч больше, чем Hs-122.

Новый разведчик был запущен в серийное производство, в 1938 г. Hs-126 опробовали в Испании, где самолет получил положительные отзывы. Однако, в 30-е годы век самолетов был коротким, к концу десятилетия подкосные монопланы с неубираемым шасси считались уже анахронизмом. Очевидно, что разведчики фирмы Хеншель могли стать легкой добычей для свободнонесущих истребителей-монопланов с убираемым шасси, иначе говоря — самолет был неспособен вести разведку над полем боя. Все оборонительное вооружение Hs-126 состояло из одного пулемета на шкворневой турели с ограниченными углами обстрела, огонь из пулемета вел летнаб. Технический департамент министерства авиации (RLM, Reichsluftffahrtministerium) в феврале 1937 г. объявило конкурс и выпустило спецификацию на скоростной разведывательный самолет с усиленным вооружением — «Ersatz Nahaufklarer». Требованиями к разведчику оговаривалась значительная дальность полета, наличие экипажа из трех человек, возможность брать бомбы общей массой 200 кг. Суммарная мощность силовой установки (число моторов не оговаривалось) — не мене 900 л.с. Технический департамент министерства авиации разослал спецификации на разведчик трем самолетостроительным фирмам: Арадо Флюгцугверке, Фокке-Вульф и Гамбургер Флюгцугбау (Блом унд Фосс) К марту все три фирмы представили на рассмотрение аванпроекты. Фирма Арадо предложила летательный аппарат классической схемы — подкосный среднеплан Аг-198 с остеклением кабины очень большой площади, прозрачным был сделан даже пол кабины. В качестве силовой установке предлагался один звездообразный двигатель BMW-Брамо 323А взлетной мощностью 900 л.с. Ar-198 отличался высокомеханизированным крылом, на котором имелись предкрылки, щелевые закрылки и зависающие элероны. Фирма Гамбургер Флюгцугбау разработала один из самых необычных в истории авиации самолетов: разработанный доктором Ричардом Фогтом асимметричный На-141 и сегодня поражает воображение знатоков авиации. Экипаж размещался в отдельной гондоле, сдвинутой по крыло вправо от продольной оси самолета, переходящая в балку с хвостовым оперением на конце мотогондола была сдвинута относительно продольной оси планера влево, горизонтальное хвостовой оперение состояло из одной правой половинки стабилизатора с рулем высоты. Двигатель — 14-цилиндровая двойная звезда BMW-801 взлетной мощностью 1800 л.с. Проект более чем странного аэроплана шансов на победу в конкурсе не имел, однако проект На-141 поддержал только что назначенный главой технического департамента генерал Эрнст Удет, решительно настоявший на постройке прототипа. Испытания опытной машины, показали, что ее летные характеристики вполне удовлетворяют требованиям, после чего была заказана небольшая предсерийная партия самолетов На-141.


Fw 189 «летающий глаз» вермахта

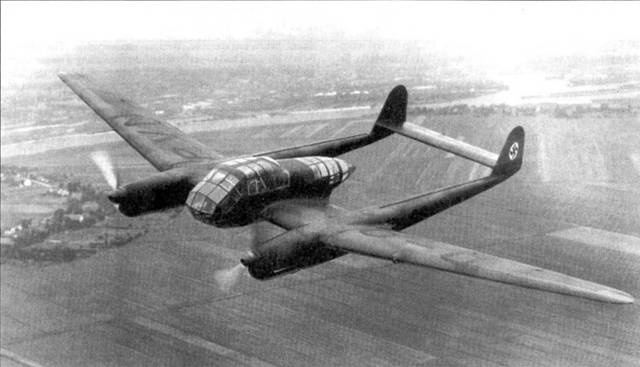

Руководитель расположенного в Бремени конструкторского бюро фирмы Фокке-Вульф дипломированный инженер Курт Танк остановил свой выбор на схеме самолета с двумя двигателями относительно небольшой мощности. Курт Танк также выбрал достаточно необычную компоновочную схему: двухбалочный свободнонесщий моноплан с центральной гондолой, в которой находилась кабина экипажа. Подобной размещение экипажа обеспечивало прекрасный круговой обзор из кабины и большие углы обстрела оборонительного вооружения.

Было не правдой утверждать, что двухбалочная схема стала «ноу-хау» Курта Танка, подобные самолеты строились еще в годы первой мировой войны. Удачный истребитель G-I двухбалочной схемы спроектировали работавшие на голландской фирме Фоккер, прототип самолета голландца показали на Парижской авиационной выставке 1936 г. Первый полет на этом истребителе выполнил 16 марта 1937 г. летчик-испытатель Мареч, чех по национальности. Аналогичную схему использовали чешские инженеры с фирмы ЧКД-Прага под руководством Ярослава Шлехта в ходе проектирования разведчика Прага Е-51 смешанной деревянно-металлической конструкции. Первый полет чехословацкий самолет со вершил 26 мая 1938 г. Несколько позже концепция двухбалочного самолета получила признание за океаном: в США по такой схеме спроектировали один из самых удачных тяжелых истребителей второй мировой войны — Локхид Р-38 «Лайтнинг».

Цельнометаллический разведчик Fw-189 считается одним из самых технически совершенных самолетов в своем классе. Удачным настолько, что послужил предметом для подражания со стороны противника. Примерно в начале 1943 г. конструкторское бюро П.О. Сухого получило задание спроектировать советский аналог Fw-189. Сначала проект Сухого отличался от самолета Курта Танка только двигателями вдвое большей, чем у «немца», мощности. После войны проект значительно изменили — в результате появился самолет Су-12, значительно больший, чем Fw-189, по размерам. Экипаж Су-12 состоял из четырех человек, самолет предназначался для ведения визуальной разведки и корректировки артиллерийского огня. Прототип весил в два раза больше Fw-189 и оснащался двумя звездообразными двигателями воздушного охлаждения АШ-82М (в процессе испытаний моторы заменили на АШ-82ФН). Испытания Су-12 начались в августе 1947 г., разведчик показал на них заявленные летные характеристики, узким местом являлась только недостаточная пассивная защита экипажа и слабость оборонительного вооружения. В серийное производство Су-12, однако, не передавался — в конце 40-х годов концепция двухбалочного разведчика с поршневыми двигателями считалась устаревшей, у такой машины не имелось шансов выжить над насыщенном средствами ПВО полем боя.

Возвратимся к двухбалочным самолетам. Помимо «Лайтнинга», в США был спроектирован по такой же схеме истребитель Р-61 «Блэк Уидоу». Самолет Хьюз XF-11 не пошел дальше испытаний опытного экземпляра. Один из первых реактивных истребителей мира «Вампир» также был построен по двухбалочной схеме.
