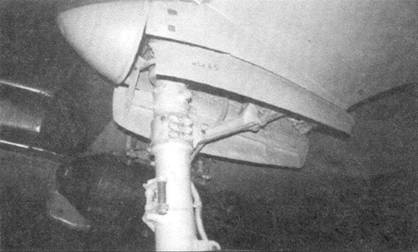

Стойка основного шасси Ил-10


Дополнительным вооружением были ракеты, которые вопреки легендам, были оружием очень не точным. Использовалось три вида ракет PC (реактивный снаряд) — стандартный снаряд, ФОРС (фугасно-осколочный PC) — новая головка (с насечками) и новая более мощная боевая часть, а гак же РБС (реактивный бронебойный снаряд) — бронебойный снаряд. Под каждым крылом Ил-2 мог нести 2 PC (ФОРС или РБС) -132 (цифры 132 обозначают калибр), либо 4 РС-82. До 1944 г., когда были введены бронебойные ракеты, «эрэсы» были не эффективны в борьбе с танками врага, ибо их относительно небольшая взрывная сила была не в состоянии пробить танковую броню. Они могли уничтожить, разбить либо вывести из строя только то, что находилось снаружи танка, но не внутри. Наоборот, снаряд РБС-82 уже мог пробить броню толщиной 50 мм, а его «больший братец» — РБС-132, даже 70 мм. Это однако не означало, что они обладали существенным поражающим эффектом. Ценность «эрэсов» весьма дискуссионна, а принимая во внимание отсутствие соответствующих прицелов, вообще сомнительна. К тому же безалаберная система их хранения (практикуемая ввиду отсутствия оборудования для обслуживания аэродромов и самолетов) приводила к искривлению их тонких стабилизатором, что делало их более пригодными для демонстрации фейерверков, а не боевой стрельбы.

Сброс бомб производился при помощи электромеханического бомбосбрасывателя ЭСБР-3П, тогда как аварийный сброс выполнялся при помощи АСС. Бомбы можно было сбрасывать либо сериями, либо по одиночке. Для бомбардировки (стрельбы, пуска ракет) применялся прицел ПБП-1б, а позже ВВ-1, со временем дополненный ВМЩ-2 либо ПБП-1б. Стрельба из крыльевого вооружения производилась благодаря двум спусковым механизмам — электрического для пулеметов и электромеханического для пушек.


Ил-2 Ил-10 Часть

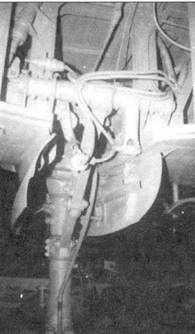

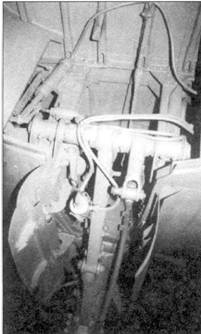

Хвостовое колесо Ил-10


Ил-2 Ил-10 Часть
Ил-2 Ил-10 Часть
Ил-2 Ил-10 Часть

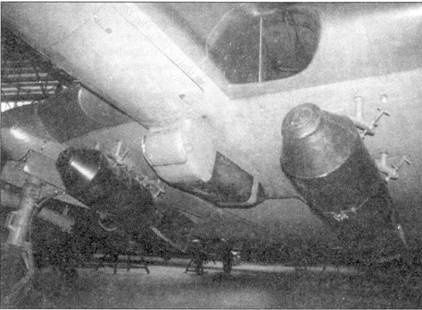

Подвеска бомб ФАБ-100 под Ил-10

Описание конструкции Ил-10

Самолет Ил-10 был двухместным цельнометаллическим низкопланом.

Крылья — так же как на Ил-2 состояли из трех частей (центроплана и двух отъемных консолей). Консоли крыла трапециевидной формы имели подъем в 4’50”, относительно нижней, ровной поверхности центроплана. Они имели так же большую, чем центроплан стреловидность (соответственно 15 и 5). Профиль крыла около фюзеляжа был NАСА 0018, в месте сопряжения крыла и центроплана NACA 230, а на концах крыльев NACA 4410. Конструкция крыла — двухлонжеронная с работающим кессоном. Крылья пристыковывались к центроплану с помощью мощных винтов. Обшивка крыльев представляла собой алюминиевые листы толщиной от 0,8 до 2.0 мм. На всем размахе центроплана, как и примерно на 40 % размаха крыльев были размешены закрылки типа Шренк. Они могли отклоняться на угол до 45 при помощи пневмосистемы. В левом крыле находилась посадочная фара. Строевые огни установлены аналогично Ил-2. На правом крыле — трубка Пито. В обоих крыльях размещалось стрелковое вооружение, а в центроплане — бомбоотсеки и ниши шасси.

Фюзеляж — состоял из двух частей; передней, бронированной и задней цельнометаллической конструкции. Бронекорпус передней части самолета имел очень чистые аэродинамические формы и состоял из броневых плит толщиной 4–8 мм скрепленных при помощи винтов и заклепок. Единственным исключением была верхняя часть броне корпуса, которая изготавливалась из толстого алюминиевого листа, а не из металлической брони. Как и на Ил-2 броня защищала двигатель и все его системы, а так же кабину экипажа.

Фонарь кабины состоял из четырех частей: передняя (бронированный передний козырек) была соединена с остеклением башенки стрелка при помощи двух, откидывающихся вправо, фонарей (пилота и стрелка). В аварийных ситуациях оба фонаря можно было сбросить. Только фонарь пилота был наполовину защищен броней, остальная ее передняя часть была застеклена оргстеклом. Стрелок располагал двумя сиденьями, одним алюминиевым, которое использовалось им во время полета и вторым — представляющим собой брезентовый ремень прикрепленный к бортам — для боя. Переплет фонаря стрелка изготавливался из стальных полос и защищал его при капотировании. При возникновении такой ситуации пилот имел для эвакуации с левой стороны форточку в фонаре, что позволяло ему покинуть кабину, даже если самолет лежал вверх колесами. Задняя часть фюзеляжа типа полумонокок, шпангоуты и стрингеры имели Z-образное сечение. Обшивка — из алюминиевых листов толщиной 0.8 мм.

Оперение — горизонтальное — цельнометаллическое, двухлонжеронной конструкции. Рули так же имели металлическую конструкцию, но были обтянуты полотном. На рулях (как и на левом элероне) имелись триммеры с механическим (на горизонтальных) либо с электромеханическим приводом (на вертикальном), триммер на левом элероне имел электрический привод. Рули имели весовую и аэродинамическую компенсацию (как и элероны на крыльях).

Шасси — классическое с хвостовым колесом убираемым в полете. Одинарные основные стойки шасси имели масляно-воздушную амортизацию. Во время уборки стойки выполняли оборот на 8бгр. плоско входя в ниши. Привод уборки шасси — пневматический. Сигнализация выпуска шасси была механической («солдатики» на центроплане) и электрической (лампочки в кабине). Можно было выпустить шасси аварийным способом — вручную. Задняя стойка имела масляно-воздушную амортизацию, колесо было постоянно блокировано. Убиралось и выпускалось оно вместе с основными стоиками. Сигнализация только электрическая. Размеры покрышек — 800x260 мм (передние) и 400x150 мм (заднее).

Двигатель — АМ-42, V-образный. 12-ти цилиндровый, жидкостного охлаждения, мощностью 2000 кВт. приводил во вращение винт АВ-5Л-24 изменяемого шага, диаметром 3.6 м.

Системы — в топливную систему входили два бака общей емкостью 747 л, причем передний вмещал 310 л. Масляная система состояла из двух баков общей емкостью 94 л. располагавшихся по обе стороны от двигателя. Расходный бачок (предотвращающий вспенивание масла) был размешен нал двигателем. Радиатор находился в центроплане слева от водяного. Пневматическая система обеспечивала — перезарядку вооружения, торможение колес основных стоек шасси, уборку шасси и привод закрылков. Для управления пневмосистемой был предназначен пульт расположенный с левой стороны в кабине пилота. Пневмоаппаратура запитывалась от трех баллонов, из них один для запуска двигателя с давлением 50 атм. остальные по 150 атм каждый. «Моторный» баллон заправлялся во время полета от компрессора ЛК-50. работающего от двигателя. Радиооборудование состояло из: радиостанции РСИ-6, радиополукомпаса РПКО-10М и бортового переговорного устройства СПУ-2ММ. Кроме СПУ они, как и вся электросистема питались от генератора ГС-350 или ГС-500 либо от аккумулятора 12-А-10. Электрическая сеть — однопроводная.
