Оборудование – состояло из полного комплекта навигационных приспособлений и контрольных приборов, большинство из которых было сгруппировано на главном приборном щигке. Вдоль левого борта кабины, рядом с креслом пилота располагалась панель с рычагами, рукоятками тяг и другими устройствами управления узлами самолета. У правого борта располагались остальные контрольные приборы. Все самолеты Ju 88 оснащались автопилотом Siemens К 4ue.

Спереди у места бомбардира устанавливался спуск сигнального пистолета (ракетницы) Walther, обеспечивающей пуск ракет изнутри кабины. Запас ракет хранил'- ся в двух кассетах на полу кабины, около правого борта. Некоторые самолеты были оборудованы четырьмя коробками с противогазами для членов экипажа.

В комплект спасательного оборудования входила надувная резиновая лодка, расположенная в контейнере в верхней хвостовой части корпуса между шпангоутами № 23 и № 23а. Там же хранился контейнер с неприкосновенным запасом пищи и воды, парус, весла и аварийный передатчик. Контейнер закрывала крышка, открываемая из кабины самолета. При снятой крышке происходило автоматическое наполнение лодки сжатым воздухом. Ниже, в левом борту, в районе шпангоута № 24 находилась аптечка первой помощи. Зимой аварийное оснащение дополнялось нартами и дополнительным пайком.

Кроме того Ju 88 оснащались оборудованием, позволявшим эксплуатировать самолет в тропических условиях. Это оборудование состояло из технических приспособлений (воздушные противопылевые фильтры, герметизирующие прокладки и т.д.), а также большой запас питьевой воды и охотничье оружие. Оснащенные таким образом самолеты обозначались как Ju 88А-10.

Стрелковое вооружение – самолета Ju 88А-5 состояло обычно из 4 пулеметов Rheinmetall-Borzig MG 15 калибра 7.92 мм, боезапас 29 двойных дисков по 75 патронов в каждом, распределенных между тремя установками. Установка А – спереди справа от пилота обслуживалась бомбардиром, установка В – в задней части кабины состояла из двух пулеметов, расположенных на бронелафетах LLKP 2 обслуживалась стрелком радистом и, наконец, установка С – в подфюзеляжной гондоле, оснащенная бронелафетом Bola 39С или Bola 39D YE и служащая одновременно входным и аварийным люком для экипажа.

Самолеты Ju 88А-5 последних выпусков вооружались пулеметами Mauser MG 811 и MG 81Z (спаренный, устанавливался в гондоле). Для этих пулеметов применяли соответствующие лафеты LLK 81VE (установка В) и Bola 81Z (установка С). Пулеметы MG 81 имели ленточное питание, ленты хранились в металлических ящиках.

Кроме того, большинство самолетов дополнительно оснащалось пулеметами, установленными спереди, около места бомбардира и по бортам кабины. Часто эти пулеметы устанавливали уже в боевых частях. Некоторые машины получили пушки MG FF калибра 20 мм, установленные в передней части гондолы или в передней установке.

Бомбовое вооружение – размещалось на внутренней и внешней подвеске. В обоих бомбоотсеках размещалось по четыре вертикальных бомбодержателя ЕТС 50/Х. позволяющих подвесить 32 бомбы массой 50 кг, например SC 50.

Под каждым крылом находились три узла (два между фюзеляжем и мотогондолой и один на консоли крыла) крепления для бомбодержателей ETC 500/IXb под бомбы массой 250 и 500 кг, или для комплексного бомбодержателя Sch. 500/1000, при этом допускалось использование только одного, левого, бомбодержателя. С октября 1940 появилась возможность подвешивать тяжеловесные грузы и под правым крылом. Комплексные бомбодержатели использовали для подвешивания бомб массой 1000 кг или морских мин LMA и LMB (Luftmine А и B).

Сбрасывание бомб по одной или пакетом осуществлялось автоматом RAB 14с или 14d (Reihen-Abwurf-Bediengeraet). Был возможен аварийный сброс всех бомб, который осуществлялся перемещением особого рычага.

Для повышения точности бомбометания использовали тахиометрический бомбоприцел BZG 2 или BZG 2L (обслуживаемый бомбардиром) сопряженный с системой прицеливания и бомбометания из пикирования BZA (Bomben-Ziel-Anlage) и прицелом Stuvi (Sturzvisier) (обслуживаемых пилотом, который осуществлял бомбосброс, нажимая на кнопку на штурвале).

Система бомбоприцелов была синхронизирована с автоматом вывода из пикирования (Abfangautomatik), которая включалась после сбрасывания всех бомб. Автомат имел электро-гидравлический привод и действовал на воздушные тормоза и триммеры рулей высоты.


Junkers Ju 88

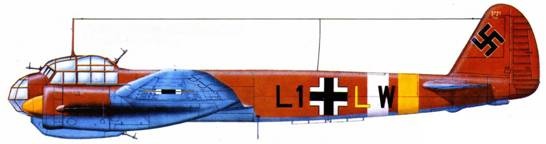

Ju-88A-10 (Ll+LlV), I2./LG 1, аэродром Мартуба, Ливия, 1942 г.


Junkers Ju 88

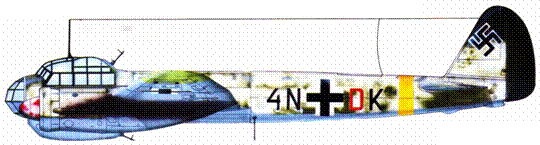

Ju-88D-I (4N+DK), 2.(F)/22, Восточный фронт. Самолет не оснащен устройством FuBl 2 в хвостовой чисти фюзеляжи.


Junkers Ju 88

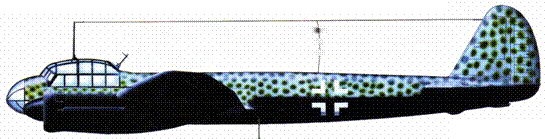

Ju-88S-3, вероятно из I./KG 66, север Фриш ни, вторая половина 1943 года. Обратите внимание на отсутствие свастики на киле. Некоторые Ju-88S из KG 66 сохранили только нижнюю часть креста, тогда как верхнюю также закрывал камуфляж.


Junkers Ju 88

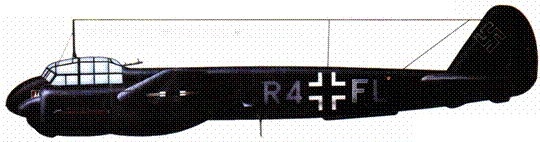

JU-88C-4 (R4+FL), 1JNJG 2. Бенгази, Ливия. 1941/42 гг.


Junkers Ju 88

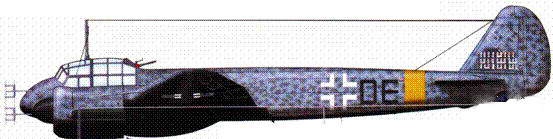

Ju-88C-6 (C9+DE), IV./NJG 5. Ни киле обозначены 29 побед: 24 над англичанами и 5 над советами. Нилот капитан Принц цу Зайн-Виттгешитейн, вторая половина 1943 года, Орша, Восточный фронт.


Junkers Ju 88

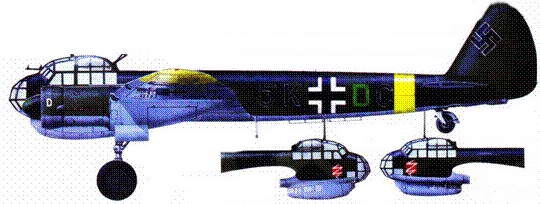

Ju-88A-4 (SK-jpC) из KG 3 «Blitz», Восточный фронт, вторая половина 1941 годи. Эмблема полка находится по бортам фюзеляжа под фонарем кабины пилота.


Юнкерс Ju-88A-5 9-й стаффель 30-й бомбардировочной эскадры, Гилце-Ризен, 1941 г.


Junkers Ju 88

A-5 являлся промежуточным вариантом с конструкционными изменениями но типу Ju-88A-4. но без предназначенных для A-4 моторов JUMO-211J. Ju-88А-5 оснащались моторами JUMO-211B-I/G-I. Крыло A-5 – увеличенного размаха, как на A-4 с внешними бомбодержателями для бомб SC-250. На внешние держатели бомбы подвешивались крайне редко.

Топливо и бомбовая нагрузка

Топливные баки на Ju-88 размещены в крыле. Емкость внешних крыльевых баков -414 литров, внутренних – 425 л. Два внутренних бомбоотсека самолета Ju-88A-I рассчитаны на подвеску 28 50-кг бомб SC-50. В переднем бомбоотсеке предусмотрена подвеска дополнительного топливного бака емкостью 1218 л. в заднем – бака емкостью 680 л. На Ju-88A-4 и на самолетах всех последующих модификаций переднего бомбоотсека не было, взамен устроили стационарный топливный бак. В заднем отсеке помещалось десять бомб SC-50. Крупные бомбы. SC-250. SC-500 или SC- 1000 подвешивались на внешних бомбодержателях.
