Junkers Ju 88

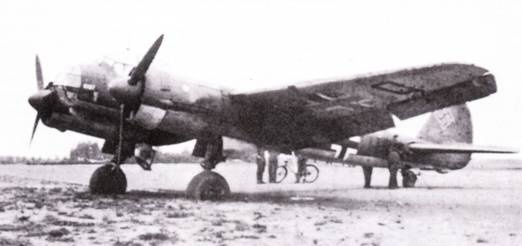

Восьмой из десяти предсерийных самолетов Ju-88A-O отличался четырехлопастными воздушными винтами. Самолет использовался Erprobungsstelle- 88 в Рехлине для испытаний.


Junkers Ju 88

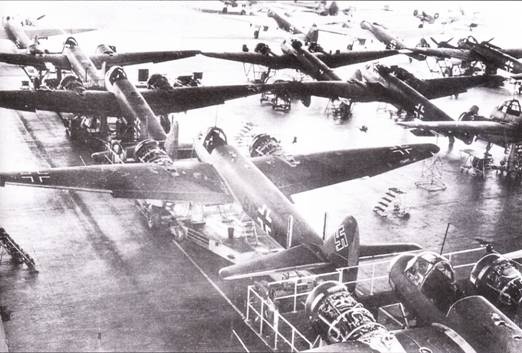

Сборочная линия бомбардировщиков Ju-88A. Темп серийного производства наращивалось медленно – в 1939 г. люфтваффе получили всего порядка сотни бомбардировщиков. В последующие годы с разрешением конструкторско- технологических проблем темн производства значительно возрос. Помимо заводи фирмы Юнкерс в Бернбурге, самолеты Ju-88 строились еще на шести предприятиях по лицензии: на заводе фирмы Хейнкель в Ораниенбурге, заводе Аридо в Ораниенбурге, заводе А TG в Лейпциге, заводе фирмы Зибель в Пиле, на заводе фирмы Хеншель в Перлине и на заводе фирмы Дорнье в Висмаре. Объединенными усилиями авиастроительные фирмы Германии поставили люфтваффе в 1940 г. почти 2200 самолетов Ju-88. Своего пика серийный выпуск Ju-88 достиг в 1943 г., когда заводы АТС, Зибель, Хеншель и Юнкерс сдали более 3300 самолетов данного шипа. Всего было построено 14676 самолетов Ju-88 всех модификаций, включая прототипы.

Junkers 88А-3

Прототипом Ju 88А-3 был Ju 88VI6(D-ACAR – W.Nr 008). Это была учебно-тренировочная модификация самолета Ju 88А-1, оснащенная сдвоенной системой управления. Никакого вооружения на самолет не устанавливали.

Учебные Ju 88А-3 использовали во многих летных школах, например в Flugzeuge Fuehrerschule (школа летных командиров) в Альт Лённевитце и Пиллау, а также в Blindflugschule (школе слепого пилотажа) в Кёнигеберг-Девау. Копенгагене и Мерсенбурге. Ju 88А-3 также использовали в качестве транспортных самолетов для снабжения немецких войск, окруженных иол Сталинградом (1942-1943).


Junkers Ju 88

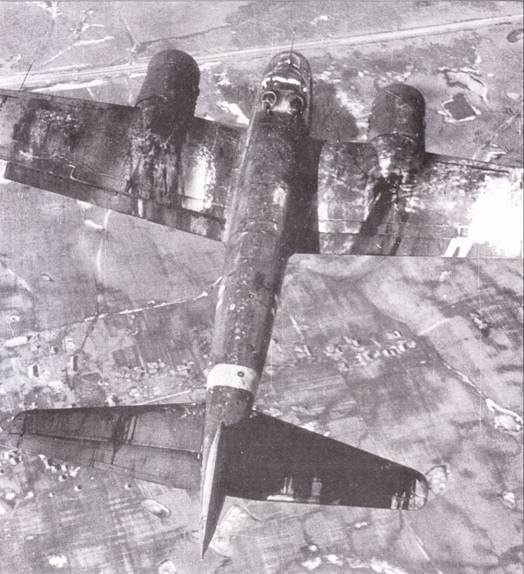

Вид сверху, хорошо видны два пулемета MG-81 в задней части кабины.

Junkers 88А-5

В начале 1940 г ода фирма Юнкерс начала подготовку к выпуску новой модификации бомбардировщика Ju 88А-5. На этот самолет предполагали поставить двигатели Юнкерс Jumo 211F или 211.1 мощностью 1029 кВт/1400 л.с. Поскольку эти двигатели еще не были доведены, то RLM заказал Юнкерсу серию переходных самолетов Ju 88А-5. Прототипом этой серии был Ju 88V14 (D-APSF).

Фюзеляж Ju 88А-5 не отличался от фюзеляжа Ju 88A-I. зато крылья были взяты от Ju 88А-4. Вместо элеронов обтянутых тканью использовали металлические элероны. Было усиленно шасси. Самолеты Ju 88А-5 первых выпусков были вооружены единственным пулеметом, MG-15 калибра 7.92 мм установленным в верхней установке. Под крыльями Ju 88А-5 можно было установить дополнительный бомобдержатель ЕТС 250. позволявший подвешивать 250-кг бомбы. Самолеты были оборудованы идентификационным радиоустройством (IFF) FuG 25а Erstling радиусом действия 100 км. Изменился тип антенны и антенной мачты. Первые Ju 88А-5 (переделанные из поврежденных Ju 88A-I) были направлены в бомбардировочные части (главным образом KG 30) Люфтваффе в конце июля – начале июня 1940 года. По сравнению с Ju 88A-I, Ju 88А- 5 характеризовался лучшими летными качествами и был более маневренен. Постепенно Ju 88А-5 вытесняли прежнюю модификацию, кроме новых самолетов, переделке подвергались и старые Ju 88А-1.

В ходе серийного выпуска в конструкцию А-5 внесли много изменений. Вместо двигателей Jumo 211В, использованных на Ju 88A-I и первых Ju 88А-5, стали использовать новые Jumo 211G-1 или Jumo 211Н-1 мощностью 884 кВт/1200 л.с. Задняя пулеметная установка оснащалась двумя пулеметами MG 15 на лафетах Linselafette ZI0D. Кормовая верхняя установка была защищена броней. На самолетах Ju 88А-5 поздних выпусков использовали два типа установок Z10D с овальными и прямоугольными смотровыми отверстиями. На самолетах первых выпусков нижняя пулеметная установка была такой же. что и на А-1. позже ввели установку Bola (сокращение от Bodenlafette – нижняя пулеметная установка.) 39С или 39D VE с одним пулеметом MG 15. а несколько последних самолетов этой модификации оснащалось установкой Bola 81 со спаренным пулеметом Маузер MG 81Z калибра 7.92 мм. Установки Bola 39С и 39D VE отличались друг от друга способом крепления пулемета. Стоит добавить, что Bola 39D VE была приспособлена не только для MG 15, но и для MG 811 (MG 81Z) или MG 131. В полевых условиях на самолетах использовали и другие схемы вооружения.


Junkers Ju 88

Бомбардировщик Ju-88A-I из 1-й бомбардировочной эскадры. Эмблемой KG-1 являлся щит фельдмаршала Гинденбурга. Самолеты модификации «А-1» отличались от Ju-88A-( трехлопастными воздушными винтами. На Ju-88A-I стояли двигатели JUMO-211B-1.


Junkers Ju 88

Трое из четырех членов экипажа бомбардировщика Ju-88A-1 из KG-71 позируют фотографу, устроившемуся на месте бомбардира. Поражает теснота кабины – после такого кабину Ил-76 называть тесной? Между, тем, в кабине Ил-76 очень тесно, особенно в сравнении с кабиной Ан- 124, но это совсем другая история. Место пилота смещено влево от продольной оси самолета, бомбардир находится правее и ниже пилота. Борттехник размещается лицом к хвосту за пилотом, радист – ниже и правее борттехника.

Junkers 88А-4

Самой многочисленной модификацией самолета Ju 88А была Ju 88А-4. Прототипом Ju 88А-4 был самолет Ju 88V21 (D- АСВО, в последствии ND+BM), впервые поднявшийся в небо 1 ноября 1940 года. После внесения в конструкцию необходимых изменений были направлены в серию двигатели Юнкерс Jumo 211F и 211J. На базе самолета Ju 88А-5 появилась новая модификация – Ju 88А-4. На первых самолетах Ju 88А-4 устанавливали моторы Jumo 21IF мощностью 1029 кВт/1400 л.с., которые в дальнейшем заменили Jumo 211.1-1 той же мощности. Jumo 211F отличался от предыдущих двигателей усиленным коленвалом и системой охлаждения, работающей под давлением. Дополнительный радиатор располагался за двигателем в нижней части мотогондолы.

Воздухозаборник этого радиатора придавал мотогондоле характерную форму. Только несколько превых машин Ju 88А-4 оснащались винтами VDM, остальные самолеты оснащались винтами VS 11 клееными из слоистой древесины. Выходные отверстия для горячего воздуха были закрыты аэродинамичными заслонками. На первых самолетах Ju 88А-4 устанавливали бронеспинку кресла пилота, в дальнейшем пилот получил бронезаголовник и боковые бронеплиты. Вместо пулеметов MG 15 с дисковым питанием на самолеты установили более совершенные MG 81 с ленточным питанием. Пулеметная лента хранилась в брезентовых мешочках, расположенных в нижней части кабины. У каждого пулемета был свой мешок. Нижняя пулеметная установка типа Bola 39D VE или Bola 81Z. В передней части кабины устанавливали одиночный пулемет MG 15, MG 81 калибра 7.92 мм или крупнокалиберный пулемет Рейнметалл-Борзиг MG 131 калибра 13 мм. Для защиты передней полусферы использовали пулемет MG 811, установленный в лобовом стекле кабины пилота или в «глазе жука». Дополнительные пулеметы можно было снять и переставить на борт. На пулеметах, расположенных в передней и нижней установках использовали прицелы VE. В верхней установке размещали или спаренный пулемет MG 811 (прицел VE) или лафет с одиночным MG 811 либо MG 131. Прицелы VE могли оснащаться антибликовыми вкладками, установленными в трубчатом держателе.
