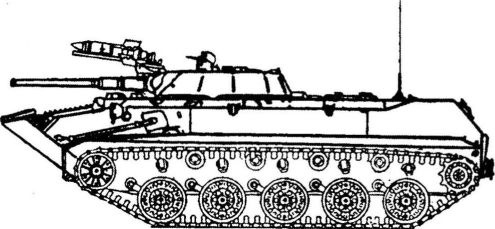

Боевая машина десанта БМД-1 с ПТУР «Малютка».

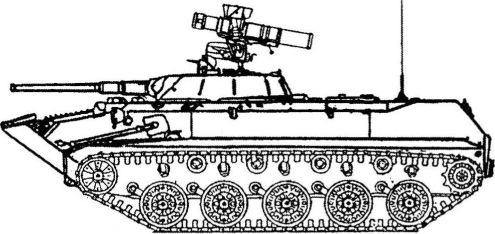

Боевая машина десанта БМД-1П с ПТУР «Конкурс».
Тактико-технические характеристики боевой машины десанта БМД-1.
Боевая масса — 7600 кг.
Длина — 5,4 м.
Ширина — 2,63 м.
Высота — 1,62-1,97 м.
Клиренс — 0,1–0,45 м.
Двигатель — дизель 5Д20 мощностью 240 л. с.
Удельная мощность — 33,3 л. с./т (самый высокий показатель среди других образцов бронетанковой техники).
Скорость на суше — 62 км/ч, на плаву — 10 км/ч.
Запас хода — 500 км.
Запас топлива — 280 л.
Вместимость — 7 человек.
Вооружение — 73-мм орудие 2А28 «Гром» (40 выстрелов), три 7,62-мм пулемета ПКТ (4000 патронов), ПТУР 9М14М «Малютка» (3 ракеты).
Эксплуатация боевых машин десанта БМД-1 в подразделениях ВДВ, а также опыт их боевого применения в горных районах Афганистана выявили ряд серьезных недостатков: малую дальность и низкую точность стрельбы орудия «Гром»: ограниченный угол наведения орудия в вертикальной плоскости; слабое бронирование. В связи с этим в начале 80-х годов конструкторским бюро Волгоградского тракторного завода под руководством А. Шабалина были начаты работы по созданию боевой машины десанта с новым основным вооружением.

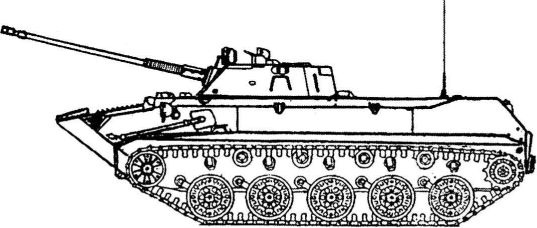

Боевая машина десанта БМД-2.
В 1985 году новая боевая машина десанта была принята на вооружение советских ВДВ под обозначением БМД-2 «Будка» и запущена в серийное производство на Волгоградском тракторном заводе. Основным отличием новой боевой машины десанта от БМД-1 стал новый комплекс вооружения, по своему составу идентичный комплексу вооружения БМП-2: 30-мм автоматическая пушка 2А42, 7,62-мм пулемет ПКТ и пусковая установка противотанковых управляемых ракет. Кроме того, сохранены два 7,62-мм курсовых пулемета ПКТ.

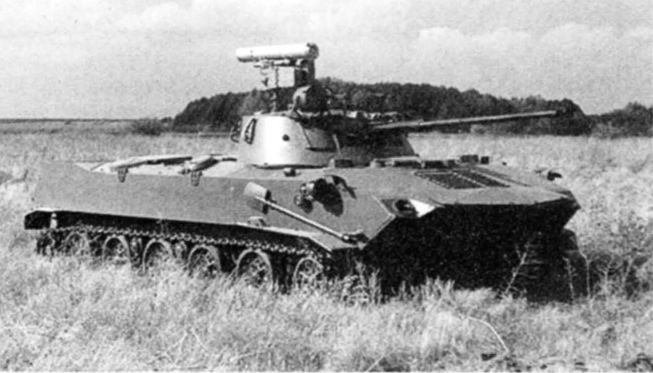

Боевая машина десанта БМД-2 с ПТУР «Фагот».
Для БМД-2 была разработана новая башня меньших, в отличие от БМП-2, размеров, в которой оборудовано место только для наводчика-оператора. Башня кругового вращения обеспечивает наведение вооружения в вертикальной плоскости в диапазоне углов до +75 градусов. При этом появилась возможность поражать не только наземные, но и воздушные цели. Также на машине был установлен стабилизатор вооружения. В состав вооружения машины вошли переносные зенитно-ракетные комплексы «Стрела-2» или «Игла». Пушка 2А42 имеет дальность эффективного огня до 4000 метров и скорострельность до 500 выстрелов в минуту. Для борьбы с бронированными целями БМД-2 оборудована пусковой установкой противотанковых ракет 9М113 «Конкурс» и 9М111 «Фагот». Для стрельбы с грунта пусковую установку можно демонтировать и установить на треноге в отдалении от машины.
Благодаря значительному резерву мощности двигателя БМД-2 с увеличившейся до 8 т боевой массой имеет такую же подвижность и проходимость, что и БМД-1. Как и ее предшественница, она способна преодолевать водные преграды вплавь. Для десантирования БМД-2 парашютным способом применяются парашютные платформы П-7 и П-16 с многокупольными парашютными системами.
Могут использоваться также парашютно-реактивные системы типа ПРСМ-925 или ПРСМ-916, которые позволяют десантировать БМД-2 с самолетов Ил-76 или Ан-22 с высоты 500-1500 метров.
Наряду с линейным образцом был создан и командирский вариант этой машины БМД-2К. В этой машине, в отличие от БМД-2, были установлены две радиостанции и бензоэлектрический агрегат для автономного энергопитания.
БМД-2 можно рассматривать как глубокую модернизацию боевой машины десанта БМД-1, которая почти два десятилетия составляла основу бронетанкового вооружения и техники воздушно-десантных войск.
Тактико-технические характеристики БМД-2.
Боевая масса — 8000 кг.
Длина — 5,97 м (с орудием).
Ширина — 2,7 м.
Высота — 1,83-2,18 м.
Клиренс — 0,1–0,45 м.
Двигатель — дизель 5Д20 мощностью 240 л. с.
Удельная мощность — 30 л. с./т.
Скорость на суше — 61 км/ч, на плаву — 10 км/ч.
Запас хода — 500 км.
Вместимость — 7 человек.
Вооружение — 30-мм орудие 2А42 (300 выстрелов), три 7,62-мм пулемета ПКТ (2980 патронов), ПТУР 9М111 «Фагот» или 9М113 «Конкурс» (3 ракеты).
Бронетранспортер БТР-Д принят на вооружение советских ВДВ в 1974 году. Он разработан конструкторским бюро Волгоградского тракторного завода под руководством А. Шабалина и предназначен для транспортирования личного состава воздушно-десантных подразделений. Бронетранспортер может десантироваться как парашютным, так и посадочным способом.
При создании бронетранспортера в качестве базы использовано шасси боевой машины десанта БМД-1. Компоновка базовой машины сохранена: в кормовой части корпуса находится моторно-трансмиссионное отделение, а отделения управления и десантное занимают соответственно переднюю и среднюю части полностью закрытого герметичного корпуса бронетранспортера. По сравнению с БМД-1 длина корпуса бронетранспортера увеличена на 483 мм. В отделении управления по продольной оси корпуса оборудовано место механика-водителя. По обе стороны от механика-водителя установлены сиденья пулеметчиков, ведущих стрельбу из курсовых 7,62-мм пулеметов ПКТ, смонтированных в верхнем лобовом бронелисте корпуса.

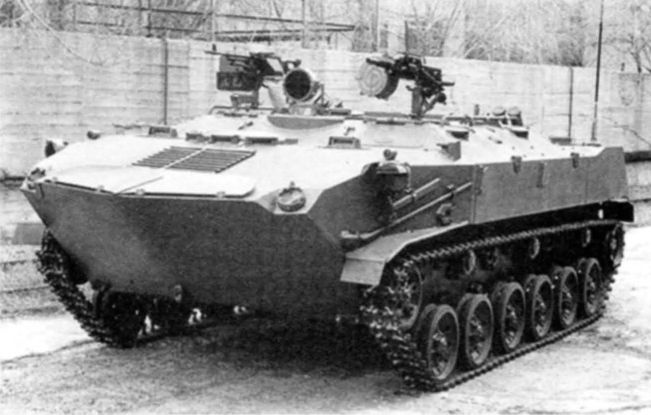

Десантный бронетранспортер БТР-Д с пулеметом ПКМ и автоматическим гранатометом АГС-17.
Высота бортов корпуса в зоне десантного отделения несколько увеличена. В лобовом бронелисте этого отделения имеются смотровые окна, в боевой обстановке закрывающиеся броневыми щитками. В этом месте установлены еще два 7,62-мм пулемета ПКТ, стрельбу из которых ведут бойцы перевозимого десанта. Имеются также бронетранспортеры, у которых вместо этих пулеметов на крыше десантного отделения установлена вращающаяся башенка с дистанционно управляемым пулеметом ПКТ, а также бронетранспортеры с двумя 7,62-мм пулеметами ПКСМ или одним 30-мм автоматическим гранатометом АГС-17 «Пламя», установленными открыто на лобовом листе. Десантное отделение вмещает десять полностью экипированных десантников. Посадка и спешивание десанта осуществляются через два люка в крыше десантного отделения и большой люк с прямоугольной крышкой в кормовой части корпуса. Для ведения десантниками стрельбы в бортах десантного отделения оборудовано по две амбразуры с шаровыми установками. Кроме того, имеется еще одна амбразура в задней стенке десантного люка. Над этими амбразурами установлены перископические приборы наблюдения. Двигатель остался прежний.
