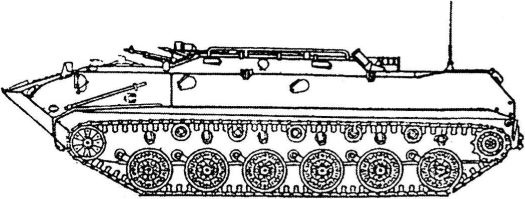

Десантный бронетранспортер БТР-Д.
В состав ходовой части, применительно к одному борту, входят шесть обрезиненных опорных катков и пять поддерживающих роликов. Ведущие колеса расположены сзади. Подвеска опорных катков индивидуальная гидропневматическая, позволяющая механику-водителю с его рабочего места изменять клиренс в диапазоне от 110 до 450 мм. С помощью гидравлического устройства он может также изменять натяжение гусениц. На БТР-Д использованы такие же, как на БМД-1, стальные мелкозвенчатые гусеницы с резинометаллическим шарниром. Бронетранспортер БТР-Д обладает хорошими скоростными характеристиками и высокой проходимостью на пересеченной местности, в том числе и на грунтах с низкой несущей способностью. Он способен преодолевать подъем крутизной 32–35 градусов, вертикальную стенку высотой 0,7 м и ров шириной 2 м. Водные преграды бронетранспортер преодолевает вплавь со скоростью 10 км/ч. Движение на плаву обеспечивают два водометных движителя. В качестве средств связи на всех бронетранспортерах установлена радиостанция Р-123М. Для постановки дымовых завес используются термодымовая аппаратура и четыре дымовых гранатомета 902В. Бронетранспортер оборудован также автоматической противопожарной системой и системой противоатомной защиты.
Шасси бронетранспортера БТР-Д широко использовалось для создания различных бронированных боевых и вспомогательных машин. Были разработаны и выпускались следующие машины.

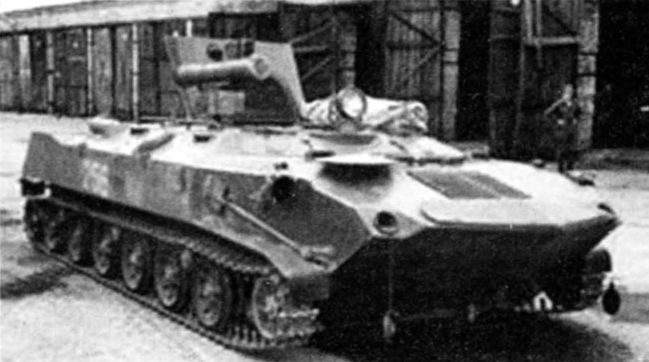

Десантный бронетранспортер БТР-РД «Робот» с ПТУР «Конкурс».

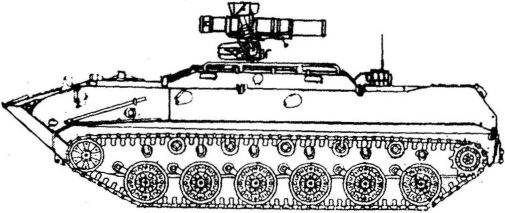

Десантный бронетранспортер БТР-РД «Робот» с ПТУР «Конкурс», чертеж.

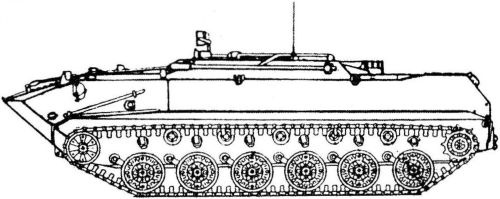

Командно-штабная машина десанта БМД-КШ «Синица».
БТР-РД «Робот» — бронетранспортер с дополнительным размещением противотанкового комплекса 9К111 «Фагот» или 9К113 «Конкурс» с боекомплектом в четыре ракеты. Вместимость машины сокращалась до 10 человек.
БМД-КШ «Синица» — командно-штабная машина батальонного звена с двумя радиостанциями Р-123.
1В119 «Реостат» — машина управления артиллерией. Оснащалась РЛС разведки наземных целей с дальностью обнаружения до 14 км, лазерным дальномером (дальность до 8 км), дневными и ночными приборами наблюдения, топопривязчиком, бортовой ЭВМ, двумя радиостанциями Р-123, одной Р-107. Экипаж размещается в рубке, приборы установлены во вращающейся башенке. Вооружение включает курсовой 7,62-мм пулемет ПКТ, ПЗРК «Стрела-2», три РПГ-18 «Муха».

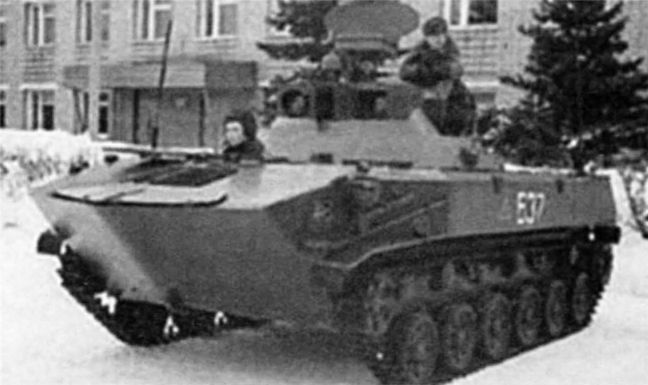

Машина управления артиллерией 1В119 «Реостат».

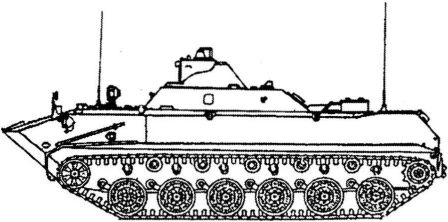

Машина управления артиллерией 1В119 «Реостат».
БТР-ЗД «Скрежет» — бронетранспортер для перевозки расчетов зенитных ракетных комплексов. В машине в специальной боеукладке находится 6 ракет ПЗРК «Стрела-2». Вместимость машины сокращена до 10 человек. Используется также в качестве самоходного шасси для 23-мм спаренной зенитной установки ЗУ-23-2 — в этом случае зенитная установка крепится на крыше рубки.

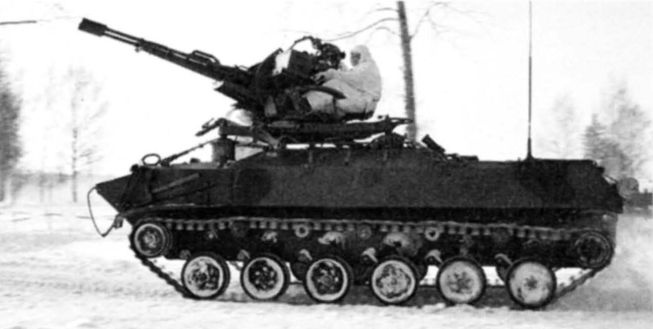

Бронетранспортер БТР-ЗД «Скрежет» с зенитным расчетом ЗУ-23.

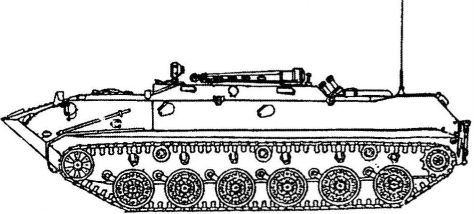

Бронетранспортер БТР-ЗД «Скрежет».
БТРД-КШМ «Сорока» — командно-штабная машина звена полк-бригада, оборудована двумя радиостанциями Р-123, двумя Р-111, одной Р-130 и засекречивающей аппаратурой связи.
На базе БТР-Д была разработана и поставлялась в войска станция запуска и управления беспилотным разведывательным летательным аппаратом «Шмель».
БРЭМ-Д — бронированная ремонтно-эвакуационная машина с краном-стрелой, тяговой лебедкой, сошником-лопатой и сварочным оборудованием.
Бронированная ремонтно-звакуационная машина десанта БРЭМ-Д.
Р-440 ОДБ «Фобос» — станция спутниковой связи.
Выпускался также санитарный вариант БТР-Д
Тактико-технические характеристики БТР-Д.
Боевая масса — 8000 кг.
Длина — 5,97 м.
Ширина — 2,63 м.
Высота — 1,65-2,0 м.
Клиренс — 0,1–0,45 м.
Двигатель — дизель 5Д20 мощностью 240 л. с.
Удельная мощность — 30 л. с./т.
Скорость на суше — 62 км/ч, на плаву — 10 км/ч.
Запас хода — 500 км.
Вместимость — 13 человек.
Вооружение — два 7,62-мм пулемета ПКТ (2000 патронов), возможна установка еще двух пулеметов ПКС или одного автоматического гранатомета АГС-17.
Самоходное орудие «Нона-С»
Широкомасштабные боевые действия десанта на территории противника — а именно так планировалось использовать ВДВ — требовали значительной огневой мощи. Обеспечить ее могла только артиллерия, действовавшая вместе с десантниками. Авиадесантные самоходные артиллерийские установки АСУ-57 и АСУ-85, появившиеся на вооружении десанта в 50-60-е годы, имели главной задачей борьбу с танками. Но десантирование относительно тяжелой АСУ-85 производилось только путем посадки транспортного самолета на взлетно-посадочную полосу, что ограничивало главное тактическое преимущество десанта — внезапность. Поэтому в середине 60-х годов в СССР началось проектирование принципиально новой боевой машины десантных войск БМД-1. На ее основе было разработано самоходное орудие, получившее название 2С2 «Фиалка». Но использование довольно мощного 122-мм артиллерийского орудия, заимствованного от САУ «Гвоздика», привело к тому, что шасси БМД-1 не выдерживало перегрузок при стрельбе. Кроме «Фиалки», также на базе БМД-1, для ВДВ был разработан и самоходный 120-мм казнозарядный миномет 2С8 «Ландыш». Но и он не был принят на вооружение.
