Самолет «Бристоль F.2B» представлял собой одномоторный двухместный биплан — тяжелый истребитель. Конструкция цельнодеревянная. Каркас фюзеляжа прямоугольного сечения, до кабины пилота обшит алюминиевым листом, дальше — материей. Крылья двухлонжеронные, из трех частей, одинакового размаха и ширины. Крылья прямоугольной формы с округлыми законцовками и возвышением 4?. Лонжероны ft нервюры из ели, обтянуты материей. Элероны на обоих крыльях. Между крыльями распорки из стальных трубок, профилированные алюминиевым листом. Под нижними крыльями имелись дуги безопасности, защищавшие законцовки крыла От возможных ударов о землю при взлете и посадке. Верхнее крыло смещено вперед на 400 мм относительно нижнего. Хвостовое оперение деревянное, обшивка матерчатая. Рули без компенсации. Угол атаки горизонтального стабилизатора можно было регулировать на земле — это было новым техническим решением для того времени. Тяги рулей проходили снаружи фюзеляжа. Шасси с двумя стойками, общей осью и резиновым амортизатором. Хвостовой костыль с маятником и амортизатором. Двигатель — 12-цилиндровый, рядный. V-образный, жидкостного охлаждения, типа «Роллс-Ройс Фалькон III» мощностью 202 кВт. Радиатор лобовой с регулируемыми жалюзи. В верхней части радиатор имел вырез, через который стрелял курсовой пулемет. Винт двух- или четырехлопастный, деревянный. Длинные выхлопные трубы, игравшие также роль глушителей, отводили выхлопные газы за кабину экипажа. Главный топливный бак объемом 200 л находился в фюзеляже за двигателем. Вооружение состояло из одного пулемета «Виккерс 09» калибра 7,7 мм, установленного на фюзеляже вдоль продольной оси симметрии и стреляющий через отверстие в радиаторе и диск винта с помощью синхронизатора Константинеску. а также одинарный или спаренный пулемет «Льюис» калибра 7,7 мм на станке «Скарф» в кабине наблюдателя. Общий боекомплект 1642 патрона. Под крыльями имелись держатели для 12 бомб общей массой до 100 кг.


Тактико-технические данные


Сухая масса 878 кг

Взлетная масса 1261 кг

Размах крыла 11,97 м

Длина 7,91 м

Высота 2,94 м

Площадь крыла 37,68 м²

Максимальная скорость 198 км/ч

Время набора 3000 м 11 мин

Время набора 4500 м 21 мин

Потолок 5500 мм

Дальность полета 450 км

Время полета 3 ч


Истребители Первой Мировой войны. Часть

Bristol F. 2B


Истребители Первой Мировой войны. Часть

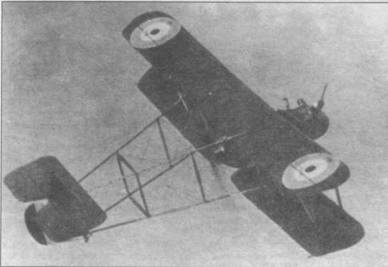

FE.2b в полете.


Истребители Первой Мировой войны. Часть

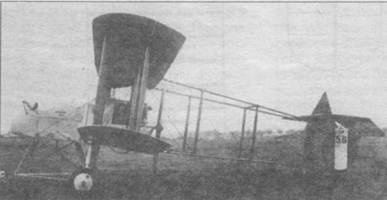

FE.2b из 20-й эскадрильи, 1916 год. Видно вооружение в виде трех пулеметов «Льюис» и четырехлопастный винт.


Истребители Первой Мировой войны. Часть

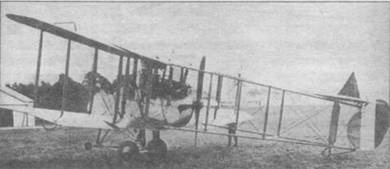

FE.2b прототип.


Истребители Первой Мировой войны. Часть

FE.2d.

F.E. 2b (2d)

Этот самолет спроектировал Гоффри де Хевиленд на фирме «Ройял Эйркрафт Фактори» («РАФ») в конце 1913 года. Первые облеты прототипа состоялись в марте 1915 года. Аббревиатура F.E. обозначала «Fighter Experimental» (экспериментальный истребитель). Это была типичная многоцелевая этажерка первого периода войны: истребитель, бомбардировщик и разведчик «в одном флаконе». Хоть F.E.2b был довольно большим и тяжелым самолетом, он успешно противостоял «Фоккерам». Лучший ас кайзеровской авиации первого периода войны Макс Иммельман погиб 18 июня 1916 года над Ленсом в бою с F.E. 2Ь из 25-й эскадрильи. Сбил Иммельмана экипаж в составе пилота Дж. П. Маккаббина и наблюдателя Дж. Х. Уоллера. Прочность конструкции F.E.2b была наглядно продемонстрирована 2 января 1917 года, когда сержант Т. Моттерсхед спикировал с горящим двигателем с высоты 2000 м и у земли выровнял машину. Потоком воздуха сбило пламя, и сержант совершил вынужденную посадку. Моттерсхед получил травмы при посадке, но спас жизнь своему раненному наблюдателю. За этот поступок Моттерсхед был представлен к кресту Виктории — единственный унтер- офицер армейской авиации. 5 июня 1917 года семь F.E.2d были атакованы пятнадцатью «Альбатросами D.II1». В разгоревшемся бою погиб немецкий командир ас с 30 победами Карл Шефер.6 июля 1917 года лейтенант А.Э Вудбридж, наблюдатель самолета F.E.2b, пилотированного капитаном Д.Э. Каннеллом, сбил из пулемета «Альбатрос D.I11» Манфреда фон Рихтгофена, ранив немецкого аса в голову. Самолеты F.E.2b выпускались до 12 мая 1916 года серией в 85 машин. Первые 12 самолетов получили двигатели «Грин» мощностью 74 кВт. Последующие самолеты оснащались рядными 6-цилиндровыми двигателями «Бердмор» мощностью 88 кВт, а затем и 118 кВт. Самолет имел сложное шасси с выдвинутым вперед роликом, предохраняющим машину от капотажа. Однако такое шасси вызывало большое аэродинамическое сопротивление. В начале 1916 года приступили к выпуску самолета F.E.2d с упрощенным шасси и более мощным двигателем. Это был 12-цилиндровый V-образный «Роллс-Ройс Игл 1» мощностью 184 кВт. Двигатель агрегатировался с четырехлопастным винтом. Последующие серии получали двигатели Роллс-Ройс: «Игл II» (165 кВт), «Игл III» (209 кВт), «Игл IV» (237 кВт). Винты обычно двухлопастные, деревянные. Самолеты F.E.2d также выпускались фирмой «Бултон & Пол» в Норвиче, где построили 270 машин.


Истребители Первой Мировой войны. Часть

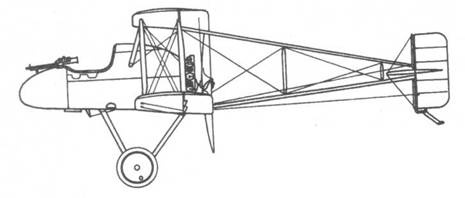

F.E.8


Истребители Первой Мировой войны. Часть

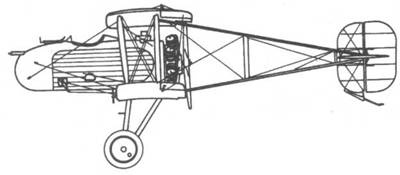

F.E.12


Истребители Первой Мировой войны. Часть

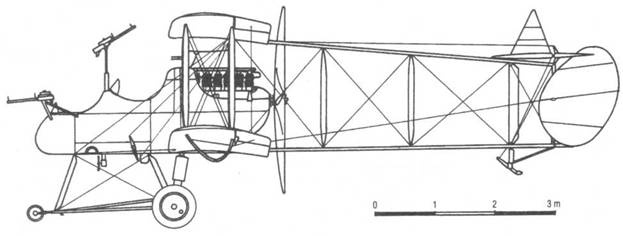

F.E.2d


Истребители Первой Мировой войны. Часть

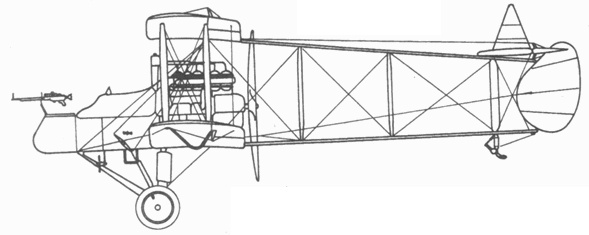

F.E.9


Истребители Первой Мировой войны. Часть

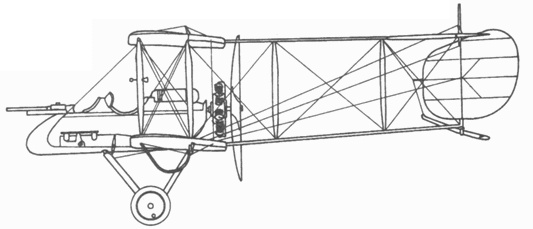

F.E.2b


Всего изготовили 1939 самолетов всех модификаций. Первые 12 F.E.2d 1 июля 1916 года получила в качестве пополнения 20-я эскадрилья, летавшая на F.E.2b. 16 декабря 1916 года во Францию прибыла 57-я эскадрилья, также оснащенная F.E.2d. Самолеты эскадрильи выполняли различные задачи, в том числе фоторазведку. Фотокамеру устанавливали на левом борту кабины наблюдателя. Самолеты также наносили дневные и ночные бомбовые удары, беря четыре 11 — кг бомбы на держатели под фюзеляжем. Вскоре на фронте появились еше две эскадрильи: 20-я и 25-я. Всего на Западном фронте действовало 116 самолетов F.E.2d, но к концу 1917 года их заменили самолетами «Эйрко DH.4» и «Бристоль F2B». Авиация ПВО Великобритании располагала тремя эскадрильями (33, 36 и 78) на F.E.2d. До конца войны оставалось 40 самолетов, находившихся в составе учебных частей.
