Самолет F.E.2b (2d) представлял собой двухместный биплан деревянной конструкции. Фюзеляжная гондола частично обшита фанерой, частично материей. Место наблюдателя находилось впереди и оснащалось двумя пулеметами «Льюис». Оба пулемета установлены подвижно. Один направлен вперед, а другой, на высокой стойке, назад. Для обслуживания заднего пулемета наблюдателю приходилось вставать в полный рост. На F.E.2d остался только один пулемет, направленный вперед. Хвостовую часть самолета образовывали две деревянные решетки с тремя вертикальными стойками и растяжками из стальной проволоки. Спереди решетки крепились к задним лонжеронам крыльев, а сзади соединялись у хвостового оперения. Хвостовое оперение деревянное, обшитое материей, с характерным треугольным килем и большим плавающим рулем направления. Крылья из трех частей, двухлонжеронные. одинакового размаха и возвышения (3 гр), обшитые материей. Элероны на обоих крыльях. Шасси трехколесное (F.E.2b) или двухколесное (F.E.2d) с масляным и резиновым амортизаторами. Рядный двигатель установлен в задней части фюзеляжной гондолы, винт толкающий двухлопастный деревянный. Радиаторы установлены по бортам фюзеляжа (F.E.2b) или за сиденьем пилота (F.E.2d).
Тактико-технические данные самолета F.E.2b (2d)
Сухая масса 962 (1137) кг
Взлетная масса 1376 (1572) кг
Размах крыла 14,56 м
Длина 9,84 м
Высота 3,85 м
Площадь крыла 46,0 м²
Макс. скорость на 2000 м 130 (151) км/ч
Время набора 2000 м 19 мин
Потолок 3350 (5335) м
Время полета 3,5 ч

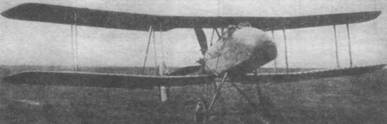

«РАФ FE.8».
F.E.8
1 Самолет с толкающим винтом, спроектированный в октябре 1915 года Дж. Кенуорти. Самолет выпускался фирмой «РАФ» в Саут-Фарнборо, графство Ганте. Самолет походил на DH.2 и предназначался на роль истребителя. Первый раз машина поднялась в воздухв октябре 1915 года. Самолет довольно долго доводился, поэтому в боевые части начал поступать сравнительно поздно. Первыми получили новый истребитель 5-я, 40- я и 41-я эскадрильи. Всего в 1916 году на фронте действовало 103 самолета F.E.8. В первые месяцы 1917 года на фронт доставили еще 44 истребителя. 33 самолета оставалось в частях на территории Великобритании. Всего изготовили около 200 самолетов F.E.8. На фронте самолет показал себя удовлетворительно. К середине 1917 года F.E.8 сняли с фронта.
Самолет F.E.8 представлял собой одноместный биплан смешанной конструкции. Фюзеляж деревянный, обшитый фанерой. Рама из стальных трубок с проволочными растяжками. Киль отсутствовал. руль направления плавающего типа. Хвостовое оперение металлическое, обшивка матерчатая. Крылья деревянные, из трех частей, двухлонжеронные. с одинаковым возвышением (4?) и одинаковым размахом. Обшивка матерчатая, элероны на обоих крыльях. Шасси из стальных трубок с резиновым амортизатором. Двигатель — ротационный «Гном» (74 кВт). «Ле-Рон» (80 кВт) или «Клерже» (80 кВт). Винт толкающий, деревянный, четырехлопастный. Первые 20 экземпляров были вооружены пулеметом «Льюис», установленном в носовой части гондолы и наводимым в горизонтальной плоскости тягами, проведенными к месту пилота. Но эта система оказалась неудобной, поэтому пулемет перенесли на верхнюю сторону фюзеляжа перед кабиной. Боекомплект к пулемету составляли три диска на 47 патронов каждый.
Тактико-технические данные самолета F.E.8 с двигателем «Ле-Рон»
Сухая масса 406 кг
Взлетная масса 610 кг
Размах крыла 9.60 м
Длина 7,22 м
Высота 2,80 м
Площадь крыла 20.2 м²
Хорда крыла 1,2 м
Макс. скорость у земли 152 км/ч
Время набора 2000 м 11 мин
Время набора 3000 м 17 мин 30 сек
Потолок 4400 м
Время полета 2,5 ч

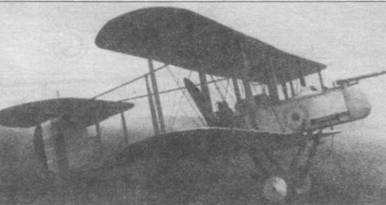

«Виккерс FB. 9» с модифицированной гондолой, вооруженный пулеметом «Льюис».
Виккерс F.B.9
Самолет представлял собой продолжение линии первых «толкачей» фирмы «Виккерс» (F.B.5 и F.B. 6), созданных еще 1913 году. Самолет отвечал популярной перед войной концепции двухместного многоцелевого самолета, хотя предназначался прежде всего на роль истребителя. Аббревиатура F.B. расшифровывалась как «Fighter Biplane» (истребитель-биплан). Так обозначались все самолеты фирмы «Виккерс», выпускавшиеся до конца войны. Главный конструктор фирмы Гарольд Барнуэлл создавал самолеты с толкающим винтом почти до конца войны, хотя уже в 1916 году данная схема безнадежно устарела. Применение толкающего винта еще было оправдано в первые месяцы войны, пока не был изобретен синхронизатор для стрельбы через диск винта. Самолет F.B.9, прозванный «вооруженным городским автобусом», отличался от своего предшественника только формой и размахом крыльев, а также конструкцией шасси. Кроме того, на самолете отсутствовали обычные в то время противокапотажные полозья, выдвинутые далеко вперед. Горизонтальный стабилизатор находился над рулем направления, F.B.9 стал последним самолетом фирмы «Виккерс» с подобным хвостовым оперением. Самолет выпускался в Крейфорде и Вейбридже, а также по лицензии фирмой «Даррак Ко» в Париже. Фирма «Виккерс» построила только 95 машин, а «Даррак» — 24. Самолеты F.B.9 вместе с другими английскими «толкачами» того времени (F.E.2b, DH.2, F.E.8) представляли собой основную добычу немецких истребителей в 1915 и 1916 годах. Самолеты состояли на вооружении пяти эскадрилий (2, 5,7,11 и 16) на Западном фронте. Самолеты F.B.9 имелись и в некоторых французских эскадрильях. Вместе со старыми F.B.5 они участвовали в битве на Сомме. На самолете № 7828 экипаж лейтенант Моррис и наблюдатель сержант Гловер одержали 1 июля 1916 года подтвержденную победу. Но большинство самолетов этого типа попало в учебные части и летные школы, поскольку отличались устойчивостью в воздухе и прощали даже грубые ошибки пилотирования. Самолеты также использовали в школах авиастрелков, тогда кабина наблюдателя оснащалась турелью типа «Скарф». Учебные самолеты оборудовались дублирующим комплектом рулевых устройств. Последние самолеты F.B.9 сняли с фронта в конце 1917 года, в учебных частях и школах самолет применялся до конца войны.
Самолет F.B.9 представлял собой двухместный биплан деревянной конструкции. Фюзеляжная гондола деревянная, обшитая материей и фанерой. В передней кабине было место наблюдателя. Кабина оснащалась пулеметом, имевшим неограниченный сектор обстрела в передней полусфере. В задней кабине занимал место пилот. Хвостовую часть фюзеляжа составляли две рамы из стальных трубок с двумя парами вертикальных стоек из еловой древесины. Спереди рамы крепились к задним лонжеронам крыльев, а сзади сходились к хвостовому оперению. Горизонтальный стабилизатор большой площади, деревянный, обшитый материей. уложен на решетку хвостовой части фюзеляжа. Киль с рулем направления также деревянные, обшитые материей. Хвостовой костыль деревянный с резиновым амортизатором. Крылья деревянные, из двух частей, двухлонжеронные, обшитые материей, одинакового размаха и ширине, прямоугольные с возвышением 2 гр. Элероны на обоих крыльях. Нижнее крыло оснащено дугами, предохраняющими крыло от ударов о землю. Шасси из стальных трубок, профилированных деревянными накладками, общей осью и резиновым амортизатором. У некоторых самолетов днище защищалось броней, а шасси отличались усиленной конструкцией с масляным амортизатором. Двигатель — ротационный «Гном Моносупап» мощностью 73 кВт или «Ле- Рон» мощностью 81 кВт. Винт — толкающий. деревянный, двухлопастный. Бензобак в верхней части фюзеляжа за головой пилота. Вооружение — один подвижный 7,7- мм пулемет «Льюис» в передней кабине.
