Книга Истребители Первой Мировой войны. Часть 2, страница 18. Автор книги Сергей В. Иванов

Разделитель для чтения книг в онлайн библиотеке

Онлайн книга «Истребители Первой Мировой войны. Часть 2»

Cтраница 18

Сухая масса 407 кг

Взлетная масса 676 кг

Размах верхнего крыла 8,80 м

Размах нижнего крыла 7,90 м

Длина 7,0 м Высота 3,5 м

Площадь крыла 25,3 м

Максимальная скорость 125 км/ч


Истребители Первой Мировой войны. Часть

«С-16» № 155.


Истребители Первой Мировой войны. Часть

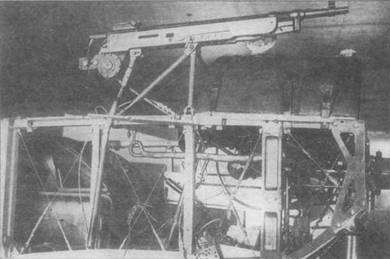

Пулемет «Кольт» с синхронизатором системы Лаврова.


Avro 504

Истребители Первой Мировой войны. Часть

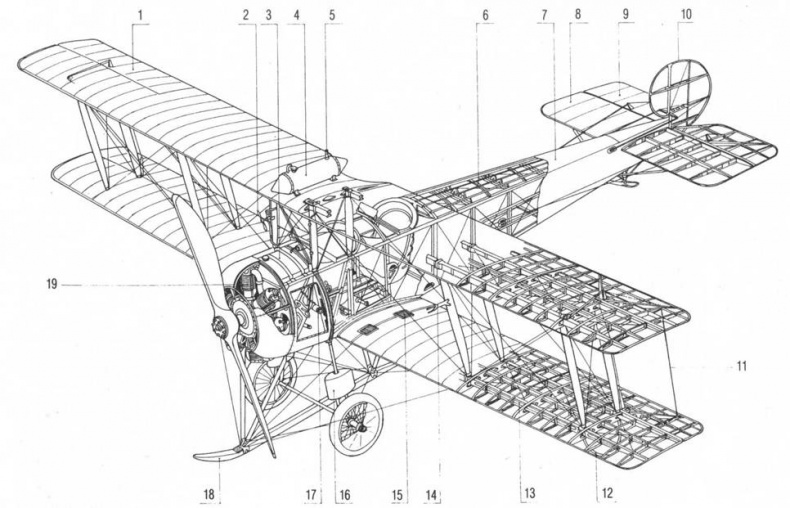

Конструкция Авро 504

I. Элерон на верхнем крыле. 2. Крыльчатка генератора. 3. Главный бензобак (91 л). 4. Промежуточный бензобак (18 л). 5. Стеклянный указатель уровня топлива. 6. Каркас фюзеляжа. 7. Обшивка. 8. Правый горизонтальный стабилизатор. 9. Правый руль высоты. 10. Руль направления.

II. Соединение элеронов. 12. Защитная дуга. 13. Лонжерон крыла. 14. Трубка Пито. 15. Ступень для подъема на крыло. 16. Амортизатор. 17. Воздухозаборник карбюратора. 18. Противокапотажный полос. 19. Ротационный двигатель «Ле-Рон».


LFG Roland D.VIb

Истребители Первой Мировой войны. Часть

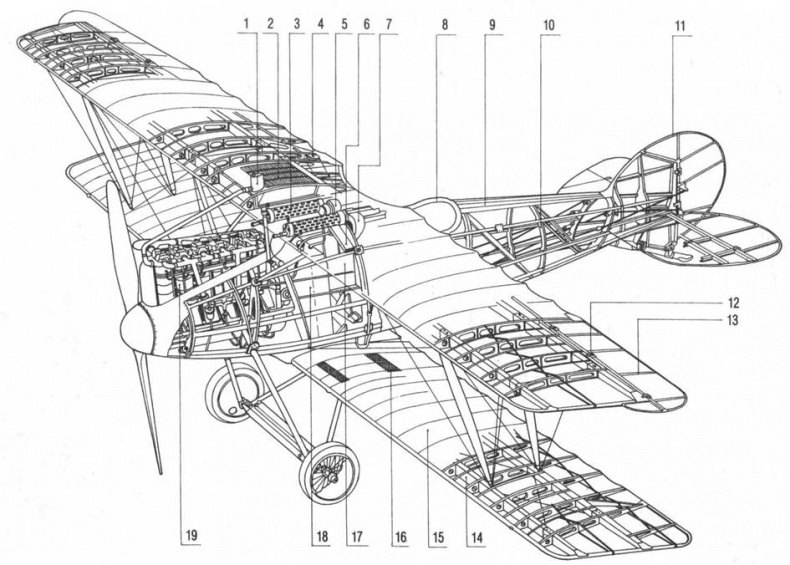

Конструкция «ЛФГ Роланд D.VIb»

1. Расширительный бак радиатора. 2. Радиатор. 3. Пулемет «Шпандау». 4. Направляющий ролик тяги элерона. 5. Спидометр. 6. Канал выброса стреляных гильз. 7. Подача пулеметной ленты. 8. Кожаная обшивка борта кабины. 9. Обшивка фюзеляжа. 10. Каркас фюзеляжа. 11. Руль направления. 12. Петля элерона. 13. Левый элерон. 14. Лонжерон крыла. 15. Обшивка крыла. 16. Место для прохода в кабину пилота. 17. Боекомплект. 18. Бензобак. 19. Двигатель «Бенц Bz.IIIa».


Bristol Scout D

Истребители Первой Мировой войны. Часть

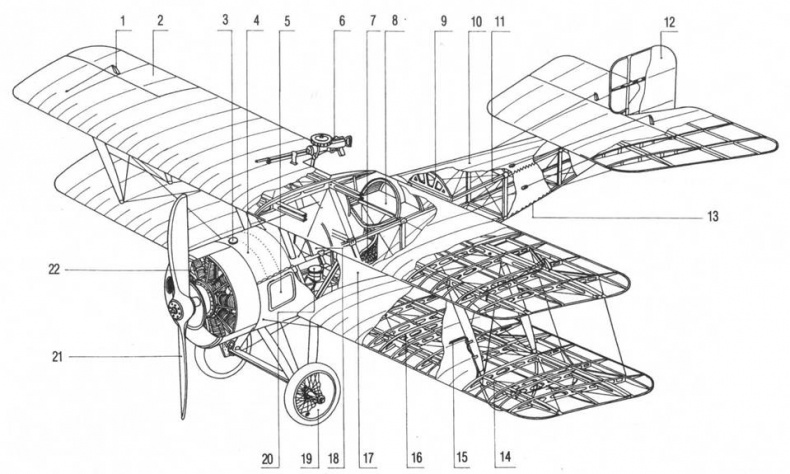

Конструкция «Бристоль Скаут D»

1. Качалка элерона. 2. Элерон. 3. Горловина бензобака. 4. Бензобак (82л). 5. Сервисный люк. 6. Пулемет «Льюис». 7. Кресло пилота. 8. Багажник. 9. Профилированный верх фюзеляжа. 10. Обшивка. 11. Каркас фюзеляжа. 12. Руль направления. 13. Шнуровка обшивки. 14. Лонжерон крыла. 15. Датчик спидометра. 16. Конструкция крыла. 17. Борт фюзеляжа. 18. Маслобак (23 л). 19. Матерчатый диск колеса. 20. Компас. 21. Винт. 22. Ротационный двигатель «Ле-Рон».


Истребители Первой Мировой войны. Часть

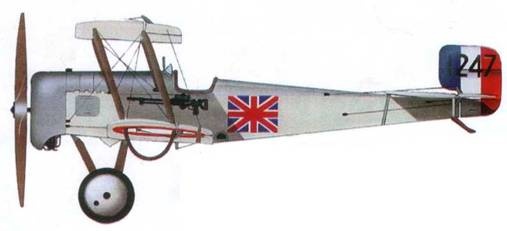

Английский истребитель «Бристоль Скаут С» № 1247, морская авиация, 1915 год.


Истребители Первой Мировой войны. Часть

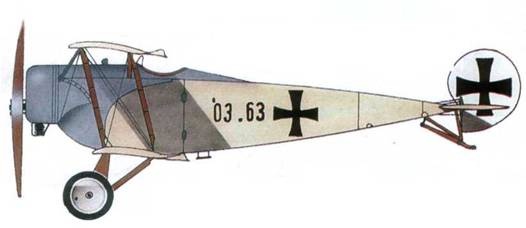

Австрийский учебный самолет «Фоккер В. II» № 03.63 из учебной части Flek 6, Винер-Нойштадт, 1916 год.


Истребители Первой Мировой войны. Часть

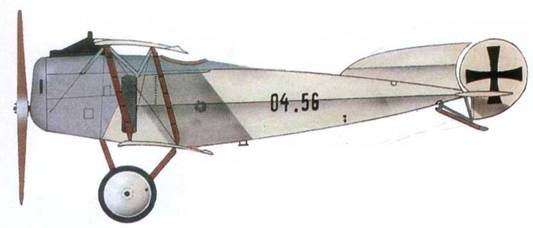

Австрийский истребитель «Фоккер D.II» № 04.56 из Flik 56J, 1917 год. Пилот Отмар Вольфан.


Истребители Первой Мировой войны. Часть

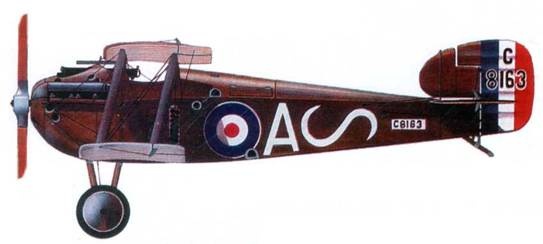

Английский истребитель «Сопвич Долфин» № 8163, 87-я эскадрилья, 1918 год.


Истребители Первой Мировой войны. Часть

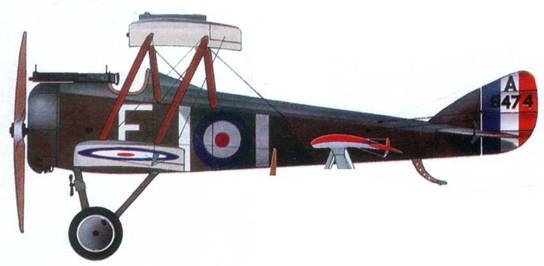

Английский истребитель DH.5 № А9474, 41-я эскадрилья, 1917 год.


Истребители Первой Мировой войны. Часть

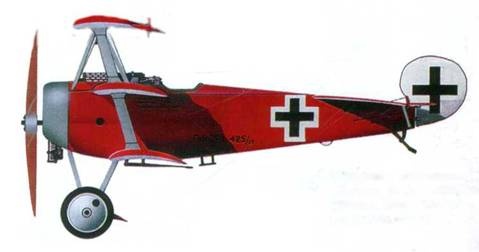

Германский истребитель «Фоккер Dr.l» № 425, 1918 год. Пилот Манфред фон Рихтгофен.


Истребители Первой Мировой войны. Часть

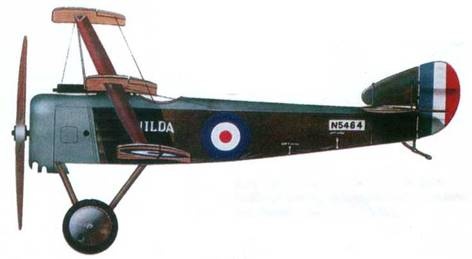

Английский истребитель «Сопвич Триплан» № 5464,8-я эскадрилья морской авиации, 1916 год. Пилот лейтенант Р. Р. Соар.


Истребители Первой Мировой войны. Часть

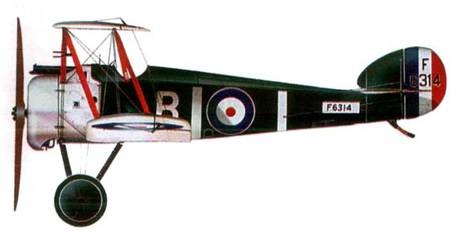

Английский истребитель «Сопвич Кемел» № 6314, 10-я эскадрилья морской авиации, 1918 год.


Истребители Первой Мировой войны. Часть

Российский истребитель «Сикорский С-16», 1916 год.


Истребители Первой Мировой войны. Часть

Германский истребитель «Пфальц D.III»№ 370, Jasta 10, 1917 год. Пилот Гехт.


Истребители Первой Мировой войны. Часть

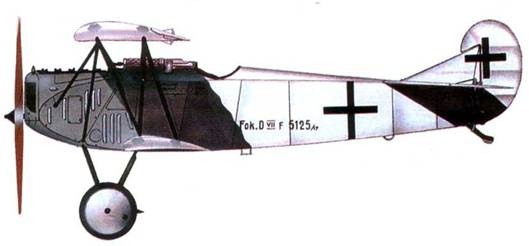

Германский истребитель «Фоккер D.VII» JVs 5125, Jasta 11, 1918 год. В августе на нем летал Герман Геринг.


Истребители Первой Мировой войны. Часть

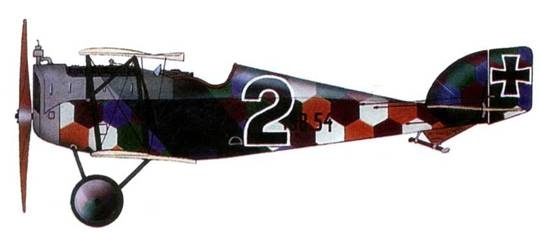

Австрийский истребитель «Авиатик Берг D.I» № 138.54, Flik 56J, итальянский фронт, 1918 год. Пилот Отмар Вольфан.


Истребители Первой Мировой войны. Часть

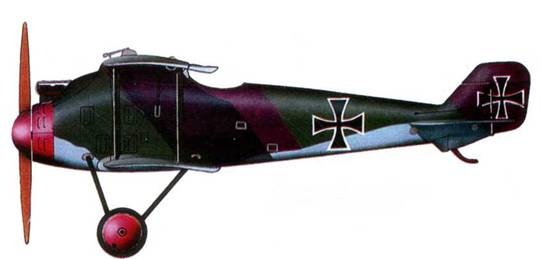

Германский истребитель «Роланд D.II», 1918 год.


Истребители Первой Мировой войны. Часть

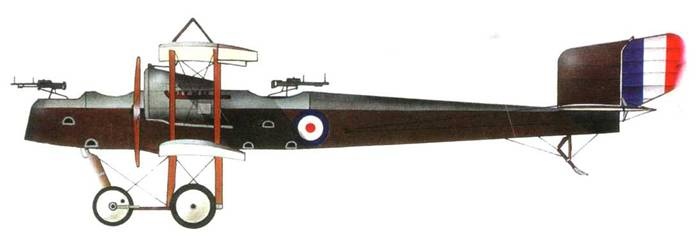

Английский эскортный истребитель «Фейри F.2», 1916 год.
