Истребители Первой Мировой войны. Часть

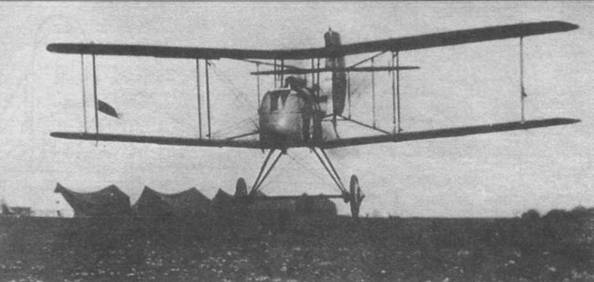

«Эйрко DH.2» заходит на посадку на аэродром Боваль во Франции, 1916 год.


Истребители Первой Мировой войны. Часть

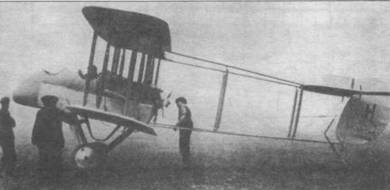

Прототип DH. 1А перед пробным полетом.


Самолет DH.2 представлял собой одноместный биплан смешанной конструкции. Фюзеляжная гондола деревянная, частично обшита материей, частично — фанерой. Хвостовая ферма представляет собой две плоские решетки из стальных труб. Спереди ферма крепилась к задним лонжеронам верхнего и нижнего крыла, сходя на нет в районе хвостового оперения. Хвостовое оперение деревянное, обшитое материей. Крылья деревянные, двухлонжеронные, с возвышением 4 гр и одинакового размаха. Верхнее крыло из трех частей, нижнее — из двух. Крылья разделены четырьмя парами вертикальных стоек. Обшивка матерчатая, элероны на обоих крыльях. Шасси деревянное с обшей осью и резиновым амортизатором. Двигатель ротационный «Гном Моносупейп» мощностью 73 кВт или «Ле-Рон» мощностью 81 кВт. Винт толкающий, деревянный, двухлопастный «Интеграл D.G.70 диаметром 2500 мм. Иногда применялся четырехлопастный винт. Бензобак объемом 119 л находился в фюзеляже за кабиной пилота. Промежуточный бак находился в левом верхнем крыле. Вооружение: один (иногда два) пулемета «Льюис» калибра 7,7 мм. Боекомплект три диска по 47 патронов.


Тактико-технические данные самолета DH.2 с двигателем «Гном»


Сухая масса 428 кг

Взлетная масса 654 кг

Размах крыла 8,61 м

Длина 7,68 м

Высота 2,91 м

Площадь крыла 23,13 м²

Колея 1,75

Ширина крыла 1,44 м

Макс. скорость у земли 150 км/ч

Макс. скорость на 2700 м 142 км/ч

Время набора 2700 м 20 мин 30 сек

Потолок 4270 м

Время полета 2,5 ч


Истребители Первой Мировой войны. Часть

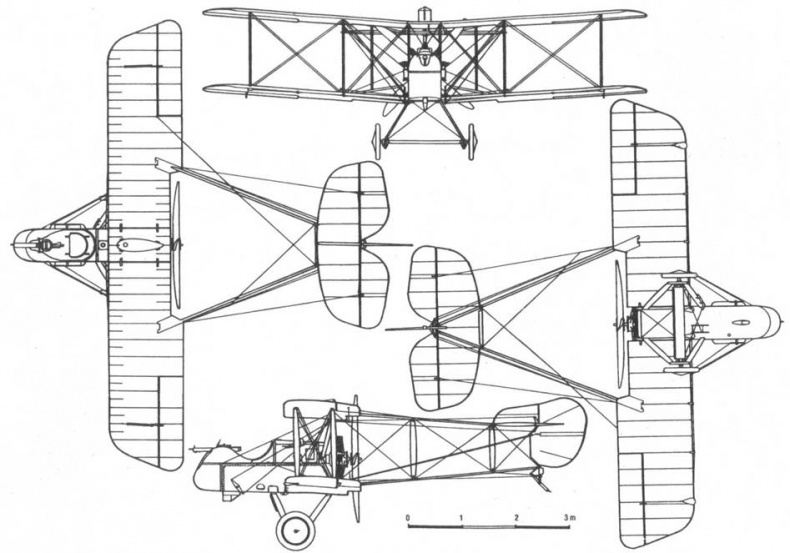

DH-2

Бристоль MIC

Работы над самолетом начались еще в 1910 году. Тогда самолет носил обозначение «Бристоль 20» (код М1.С появился с началом серийного производства). Летными качествами и скоростью он значительно превосходил распространенные «Ньюпоры», но на вооружение английской армии принят не был. Причины отказа точно не известны, скорее всего обычная глупость старых генералов или чьи-то интриги. К самолету предъявлялись разные надуманные, а то и вовсе абсурдные претензии, имевшие целью просто погубить перспективный проект. Схема верхнеплана тогда уже была хорошо известна и использовалась на самолете «Моран-Солнье». Но «Бристоль М1С» выгодно отличался от аналогов низкой массой, хорошей маневренностью и высокой скоростью. Обзор из кабины был отличный. Конструктору самолета Фрэнку Барнуэллу пришлось «попридержать» самолет, поскольку перед войной приоритет имели бипланы. Лишь появление немецких «Фоккеров», сметавших с неба все, что летало, дало самолету шанс. «Бристоль MIС» облетали в июле 1915 года, но прошел еще год, прежде чем поступил первый заказ на 125 машин. Из них только 35 попали в боевые части и то на второстепенных фронтах в Палестине. Македонии и Месопотамии. Остальные самолеты были тут же отправлены на склады. Тем не менее, английские пилоты, летавшие на «Бристолях МIС», сумели настрелять множество немецких и турецких «Альбатросов». Несколько машин продали в Чили, где их активно применяли в местных военных конфликтах. Самолеты этого типа совершили перелет через Анды (12 декабря 1918 года). Самолет «Бристоль МIС» представлял собой одноместный верхнеплан цельнодеревянной конструкции. Фюзеляж образовывал каркас, профилированный так, что в сечении имел окружность. Обшивка передней части фюзеляжа алюминиевый лист, остального фюзеляжа — материя. Крыло с возвышением, двухлонжеронное, тонкого профиля. Передняя кромка эллиптическая, задняя прямая. Обшивка матерчатая. Хвостовое оперение из стальных трубок, обшитых материей. Обтекаемость фюзеляжа обеспечивал массивный кок винта. Двигатель ротационный «Ле-Рон 9J» мощностью 80 кВт. Винт деревянный, двухлопастный. Вооружение — один неподвижный пулемет «Виккерс» калибра 7,7 мм, установленный на фюзеляже перед кабиной пилота по левому борту. Пулемет стрелял через диск винта с помощью синхронизатора системы Константинеску.


Тактико-технические данные самолета «Бристоль МIС»


Сухая масса 409 кг

Взлетная масса 612 кг

Размах крыла 9,38 м

Длина 6.24 м

Высота 2,68 м

Площадь крыла 13,5 м²

Макс. скорость у земли 209 км/ч

Макс. скорость на 1525 м 204 км/ч

Макс. скорость на 4500 м 167 км/ч

Посадочная скорость 80 км/ч

Потолок 6400 м

Пробег 100 м

Время набора 2000 м 5 мин 30 сек

Время набора 4500 м 19 мин 50 сек

Время набора 6100 м 41 мин 35 сек


Истребители Первой Мировой войны. Часть

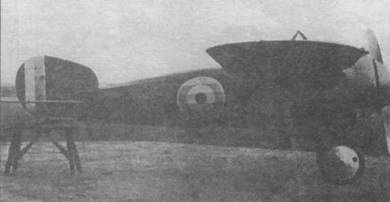

«Бристоль МIС».


Истребители Первой Мировой войны. Часть

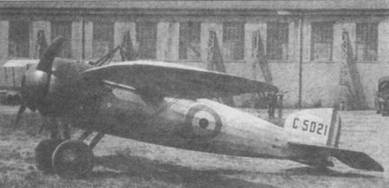

«Бристоль МIС» № CS021 в Тернхилл, май 1918 года. Этот самолет не имел вооружения и использовался в учебной эскадрилье.


Истребители Первой Мировой войны. Часть

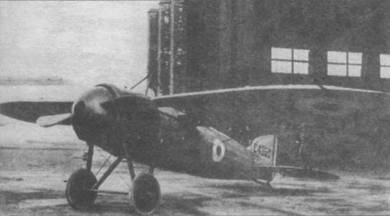

«Бристоль М1С» № С4960.

Истребители Первой Мировой войны. Часть

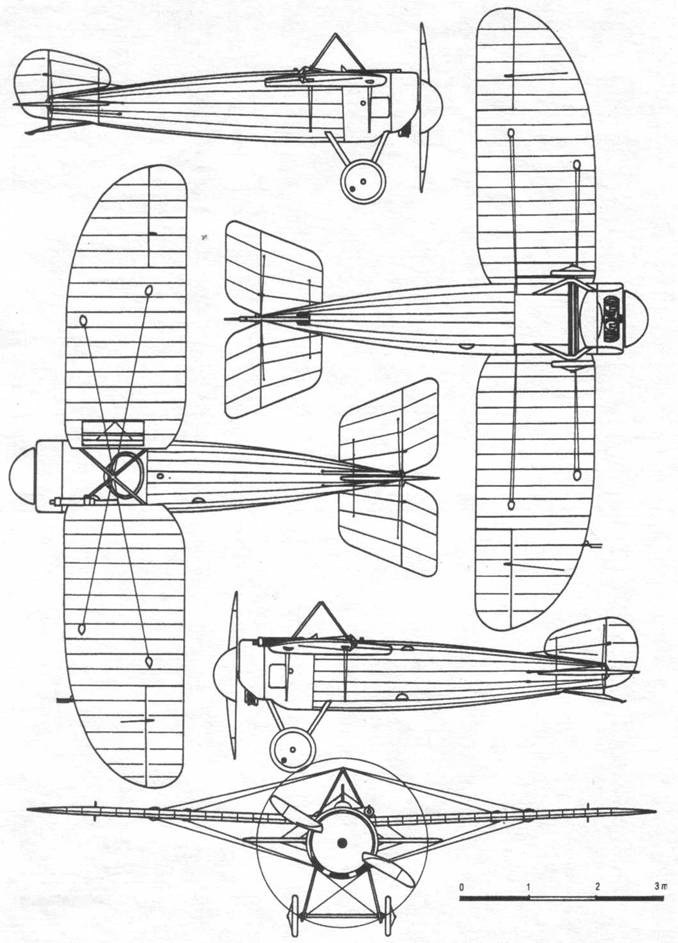

Bristol MIC


Истребители Первой Мировой войны. Часть

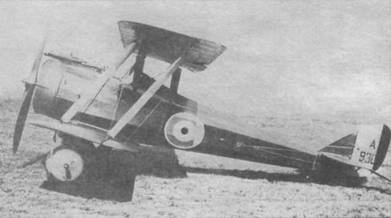

DH.5 № А930.

DH.5

Самолет спроектирован Гоффри де Хевилендом и построен на его фирме в 1916 году. Машина принципиально отличалась от предыдущего истребителя де Хевиленда — DH.2.

К тому времени англичане уже располагали синхронизатором, поэтому можно было вернуться к традиционной схеме с тянущим винтом. Тянущий винт давал выигрыш в скорости и маневренности, что для истребителя было самое главное. Действительно, по сравнению с DH.2 самолет DH.5 был быстрее, имел большую скороподъемность и более высокий потолок. На фронте самолет появился в мае 1917 года, заменив собой «толкачи» DH.2 и FE.8. На Западном фронте на DH.5 летали пять эскадрилий (24,32.41, 64 и 68). Кроме того, эти самолеты имелись в Школе авиационных стрелков в Лимпне. а также в летных истребительных школах в Фрейстоне. Мареке. Седжфорде и Тернерри. В августе 1917 года самолеты DH.5 использовали для поддержки пехоты в битве при Ипре. В ноябре 1917 года поддержку пехоты и бомбометание с предельно малых высот проводили DH.5 из 64-й и 68-й эскадрилий при Камбрэ. Обе эскадрильи понесли тяжелые потери от огня с земли. В январе 1918 года самолеты DH.5 начали снимать с фронта и передавать в летные школы. Всего изготовили 545 самолетов. Самолеты выпускались на заводе «Эйркрафт Мануфакчуринг Ко. лтд» («Эйрко») в Хендоне, а также на четырех других предприятиях в Лондоне и Лидсе. На одном из этих предприятий («Даррак Мотор Инжениринг Ко» в Фулхеме) появился экспериментальный самолет DH.5 (№ А9403). целиком обшитый фанерой и оснащенный дополнительным топливным баком под фюзеляжем. Испытания, проведенные в сентябре 1917 года в Фарнборо. показали, что летные качества самолета резко ухудшились, поэтому дальнейшего развития проект не получил. Самолет DH.5 был труден в пилотировании, его использование в летных школах привело к серии катастроф. По крайней мере один DH.5 (№ А9435) в рабочем состоянии попал в руки немцев и в августе 1917 года проходил испытания в Адлерсхофе.
