Самолет «Вуазен 3» представлял собой одномоторный двухместный биплан смешанной конструкции. Фюзеляжная гондола из стальных трубок, обшитый материей В задней части гондолы находился двигатель с толкающим винтом. Хвостовая часть состояла из двух решеток, образованных стальными трубками. Спереди решетки крепились к задним лонжеронам крыльев, а сзади сходились к хвостовому оперению. Фюзеляжная гондола вмещала кресла обоих членов экипажа. Обычно самолет нес пулеметное и бомбовое вооружение, также размещенное в гондоле. На первых самолетах бомбы подвешивались под фюзеляжем. Позднее под фюзеляжем установили прямоугольный контейнер для бомб большой массы. Крылья из двух частей, двухлонжеронные, со стальными лонжеронами и деревянными нервюрами, обшиты материей. Верхнее крыло мело больший размах и хорду. Крылья прямые, без возвышения, элероны на обоих крыльях. Хвостовое оперение из стальных трубок, обтянуто материей. Стабилизаторы отсутствовали, только рули плавающего типа. Шасси четырехколесное с резиновым амортизатором. Двигатель — в зависимости от модификации, или звездообразный, жидкостного охлаждения «Салмсон Кантон-Уннэ» мощностью 108, или рядный 8-цилиндровый «Пежо 8А» мощностью 162 кВт, или рядный «Рено» мощностью 220 кВт. Некоторые самолеты оснащались экспериментальными двигателями «Изотта- Фраскини», «Панар» или «ФИАТ». Вооружение — один 7,7-мм пулемет «Гочкисс» или 37-мм пушка в носовой части фюзеляжа, а также бомбы до 300 кг.

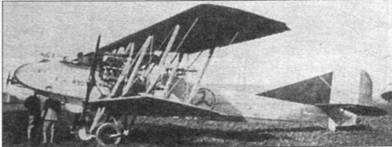

«Кодро R.11».

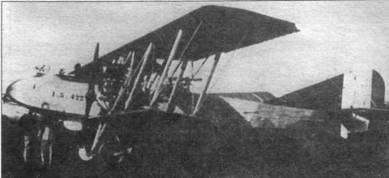

«Кодро R.11» № 6484.

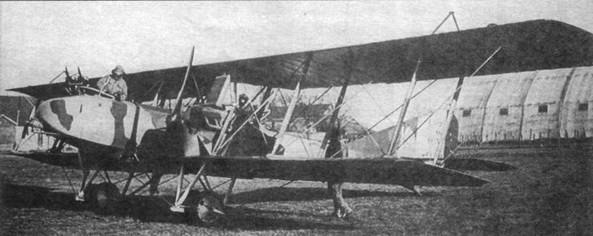

«Кодро R.11A3», 1916 год.
Кодрон R.11
Это был двухмоторный бомбардировщик, сконструированный Рене Кодроном. Самолет представлял собой дальнейшее развитие бомбардировщика R.4, облетанного в июне 1915 года. R.4 выпускался небольшой серией и использовался во французских разведывательных и бомбардировочных эскадрильях. Самолет состоял из стального трубчатого каркаса, обтянутого материей. Два рядных двигателя жидкостного охлаждения «Рено 8» мощностью 97 кВт располагались между крыльями и вращали двухлопастные тянущие винты. Самолет развивал скорость до 136 км/ч и брал до 1 000 кг бомб. Самолет был хорошо вооружен (два пулемета), но не пользовался популярностью у летчиков. Он отличался плохой маневренностью и легко сваливался в штопор. Рене Кодрон работал над совершенствованием конструкции самолета. Точнее, не сколько сам Кодрон, сколько работавший у него инженер Поль Девиль. В 1917 году он построил трехместный двухмоторный бомбардровщик, который приняли на вооружение в феврале 1918 года. Первоначально самолет создавался как самолет поддержки сухопутных частей, затем его переквалифицировали в ночной бомбардировщик, но лучше всего он проявил себя как эскортный самолет. Под обозначением R.11А-3 с июля 1918 года самолет использовался как эскортный самолет, прикрывающий огнем бомбардировщики «Бреге XIV». Вооруженный пятью пулеметами, которые обслуживали самые лучшие выпускники школы-бортстрелков в Казо, самолет обеспечивал надежное прикрытие французских бомбардировщиков. Прикрытие было столь эффективным, что французы беспрепятственно совершали дневные налеты, а потери от немецких истребителей были меньше, чем потери от огня зенитной артиллерии. Самолеты R.11 состояли на вооружении восьми французских эскадрилий (в том числе 245-й и 248-й). В списке французских асов фигурируют четверо бортстрелков с R.11, в том числе сержант Марио Витали с 8 победами. Всего изготовили около 370 самолетов R.11 всех модификаций. Модификации различались вооружением и оснащением в зависимости от своего предназначения. Первые 10 машин получили двигатели «Испано-Сюиза Bda» мощностью 158 кВт, остальные — двигатели «Испано-Сюиза 8Beb» мощностью 173 кВт каждый. Это заметно улучшило летные качества самолета. В конце войны построили по одному прототипу самолетов R.12 с двигателями «Испано-Сюиза» мощностью 220 кВг и R.14, оснащенный 37-мм пушкой. Самолет имел металлическую конструкцию (каркас из стальных трубок) и матерчатую обшивку. Кабины открытые, одноместные. Носовой и хвостовой стрелки имели хорошие сектора обстрела. Кабина пилота посередине, под вырезом на верхнем крыле. Обзор вперед с места пилота был плохим, что затрудняло управление самолетом, особенно при посадке. Самолет был тяжелым и неповоротливым, но его главным достоинством был мощный пулеметный огонь. Шасси с широкой колеей и парными, независимо подвешенными колесами позволяло машине действовать с ухабистых полевых аэродромов. Двигатели — рядные, жидкостного охлаждения «Испано-Сюиза 8В», левовращающие, мощностью 162 кВт каждый, расположенные между крыльями и вращающие двухлопастные деревянные тянущие винты «Левассор». Вооружение самолета составляли спаренные 7,7-мм пулеметы «Льюис» на вращающемся станке «Скарфф» (в передней и задней кабине) плюс одинарный «Льюис», стреляющий вниз и назад, установленный в кабине переднего стрелка. В версии бомбардировщика самолет мог брать до 120 кг бомб, но тогда вместо спаренных устанавливались одинарные пулеметы.

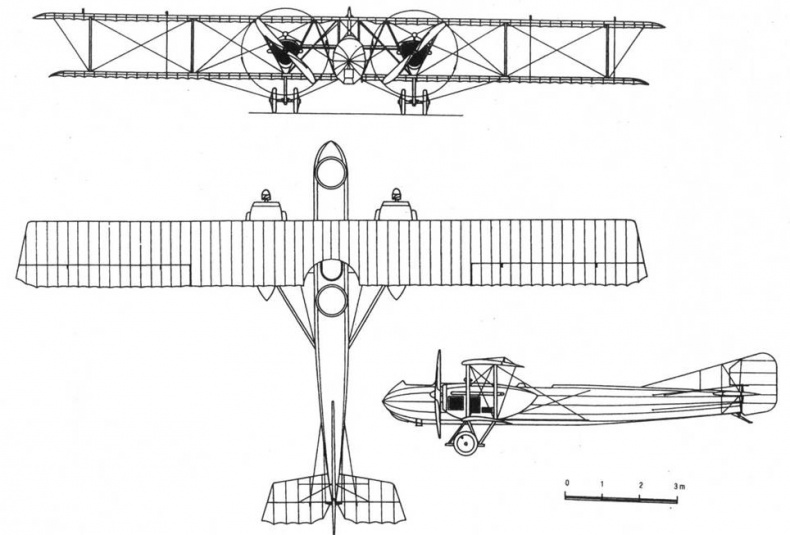

Caudron R.11
Тактико-технические данные самолета R.11
Сухая масса 1422 кг
Взлетная масса 2167 кг
Размах крыла 17,92 м
Длина 11,22 м
Высота 2,80 м
Площадь крыла 54,30 м²
Максимальная скорость 185 км/ч
Потолок 5950 м
Время набора 2000 м 22 мин
Время полета 3 ч

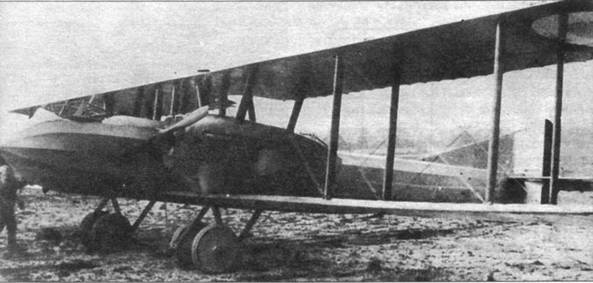

«Летор Le-5» № 422, 1918 год.

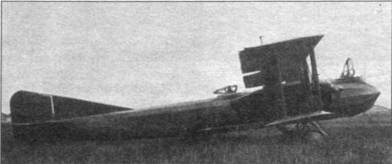

«Летор Le-4».

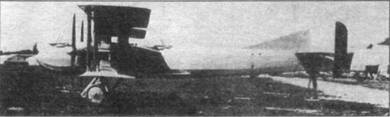

«Летор Le-5».
Летор Le-4
В 1917 году небольшая авиационная фирма «Летор» создала довольно необычный самолет. Как это было принято в то время, самолет создавался многоцелевым, но его мощное оборонительное вооружение предполагало специализацию в качестве эскортного самолета или одиночного дальнего разведчика. Самолет имел три кабины, кабина пилота находилась почти посередине фюзеляжа, что серьезно затрудняло управление самолетом. Сразу за спиной пилота находилось место хвостового стрелка. Стрелок располагал спаренным пулеметом «Гочкисс», установленным на вращающемся станке. Аналогичная кабина находилась и в носовой части самолета. Оба стрелка имели хорошие сектора обстрела. У самолета нижнее крыло сильно (на 0,65 м) выступало вперед относительно верхнего. Эта мера значительно расширяла сектор обстрела носового стрелка. Всего построили около 220 машин, которые применялись на Западном фронте. В конце 1917 года французская армия располагала 121 самолетом Le-4. В конце 1917 года в боевые части начал поступать улучшенный самолет Le-5. Конструкция планера Le-5 по сравнению с Le-4 почти не изменилась, зато самолет получил более мощные двигатели. Самолеты применялись до конца войны, правда в 1918 году их постепенно начали снимать с фронта. После войны машины Le-4 и Le-5 применялись в качестве курьерских и почтовых самолетов. В этой ипостаси их применяли до 1921 года.
