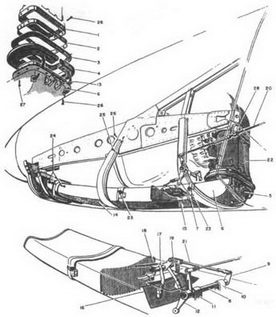

На машинах с двигателями «Мерлин» система воздухозабора могла работать в одном из трех режимов: прямой воздухозабор, воздухозабор через фильтры, воздухозабор с подогревом от двигателя.


Р-51 Mustang – техническое описание и боевое применение

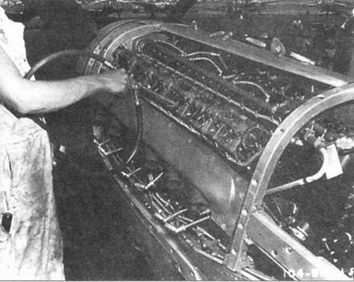

Перед первым пуском двигатель смазывался под давлением. На снимке механик смазывает систему распредва. т и клапанов на двигателе V-1650-3 самолета Р-51В/С.


Р-51 Mustang – техническое описание и боевое применение

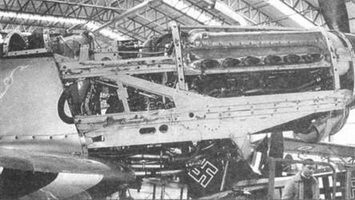

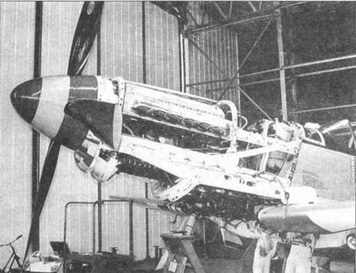

Два снимка. Левый и правый борт P-51D. Кожух снят, виден двигатель V-1650-7. Дополнительно снят воздуховод наддува.

Р-51 Mustang – техническое описание и боевое применение

Воздухозаборник находился в нижней части капота сразу за винтом. Воздух подавался в заднюю часть двигательного отделения, а затем поднимался вверх к карбюратору. Впрысковый карбюратор, оснащенный двухмембранной помпой, автоматически регулировал состав топливовоздушной смеси. Количество воздуха, подаваемое к карбюратору, регулировалось с помощью ручки, расположенной в левой стороне кабины. При полностью закрытом воздуховоде воздух забирался через перфорационные отверстия в бортах капота и воздушные фильтры. В зимнее время прямой воздухозабор блокировался..

Выхлопная система двигателя состояла из 12 индивидуальных выхлопных патрубков — по одному на каждый цилиндр. Экспортные самолеты «Мустанг I» оснащались специальными щитками, прикрывавшими патрубки и не дававшим языкам пламени из патрубков слепить пилота.

Дополнительное оснащение двигателя состояло из карбюратора, двух магнето, регулятора оборотов винта, топливного насоса, масляного насоса, насоса принудительной циркуляции охлаждающей жидкости, компрессора гидравлической системы, генератора, дренажного насоса, стартера и тахометра.

Органы управления двигателем «Аллисон» имели электрический привод. На двигателях «Мерлин» ручка газа была сблокирована с коллектором автомата, регулирующего давление во впускном тракте. Использовались автоматы производства фирм «Паккард» или «Симоне». Автомат поддерживал давление во впускном тракте неизменным, независимо от режима полета. На задней стороне дросселя имелся рычаг, регулирующий состав топливовоздушной смеси. Переключение режимов турбонаддува проходило автоматически с помощью барометрического датчика. В случае выхода датчика из строя, пилот мог управлять наддувом вручную с помощью рычага. Пуск двигателя осуществлялся с помощью бензонасоса (на ранних версиях ручного, позднее с электроприводом) и системы зажигания.

Винт на ранних Р-51 с двигателями «Аллисон» — трехлопастный «Кертисс Электрик C532D» диаметром 10 футов 9 дюймов. Лопасти типа 57000 из алюминия. Скорость вращения винта постоянная, шаг винта изменялся с помощью электрического привода.


Р-51 Mustang – техническое описание и боевое применение

Воздуховод наддува на ранних Р-51В.


Р-51 Mustang – техническое описание и боевое применение

Воздухозаборник радиатора на Р-5 ID. Цифрами указана последовательность операций по демонтажу.


Р-51 Mustang – техническое описание и боевое применение

Регулируемый воздухозаборник радиатора на P-51D.


Р-51 Mustang – техническое описание и боевое применение

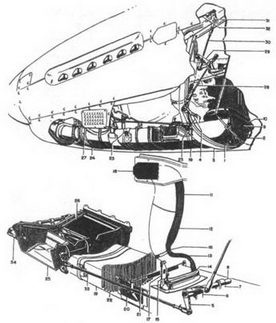

Воздуховод наддува на поздних Р-51В/С.


Р-51 Mustang – техническое описание и боевое применение

Носовая часть фюзеляжа P-51D из Даксфорда. Кожух двигателя снят, воздуховод наддува демонтирован. На переднем тане виден винт с характерной овальной эмблемой фирмы «Гамильтон Стандард».


Р-51 Mustang – техническое описание и боевое применение

Левый борт P-51D. Демонтированы сервисные люки радиатора.


Р-51 Mustang – техническое описание и боевое применение

Правый борт P-5ID.


Р-51 Mustang – техническое описание и боевое применение

Воздухозаборник радиатора под фюзеляжем P-51D. Самолет из коллекции музея в Даксфорде.


Р-51 Mustang – техническое описание и боевое применение

Регулируемое выпускное отверстие радиатора, вид сзади. Виден вертикальный толкатель, определяющий положение заслонки.


Самолеты с двигателем «Мерлин» оснащались четырехлопастным винтом «Гамильтон Стандард 24D50-65 Гидроматик» или -87. Лопасти алюминиевые типа 6547-6, 6547А-6 или 6523А-24. Диаметр винта 11 футов 2 дюйма. На некоторых Р-51К стояли четырехлопастные винты «A542S Юниматик» фирмы «Эйропродактс». Диаметр винта 11 футов 1 дюйм, лопасти типа Н20-156Р-23М5 из стали. Все винты оснащались алюминиевым коком.

Система управления шагом винта. На всех самолетах Р-51 стояли винты постоянной скорости вращения. На самолетах с двигателем «Аллисон» под приборной доской имелся выключатель автоматического регулятора шага винта, что избавляло пилота от необходимости регулировать шаг вручную.

На самолетах с двигателем «Мерлин» также имелся автомат, регулирующий шаг винта в зависимости от оборотов двигателя.

Система впрыска воды впервые появилась на самолетах Р-51Н.

Система охлаждения двигателя на самолетах с двигателями «Аллисон» расширительный бак системы охлаждения находился над двигателем, непосредственно за винтом. Принудительную циркуляцию охлаждающей жидкости (антифриз) обеспечивал насос. Радиатор находился в тоннеле в центральной части фюзеляжа, за кабиной пилота. Выходное — отверстие тоннеля перекрывался клапаном, регулируемым из кабины пилота. На самолетах с двигателем «Мерлин» использовались две системы охлаждения. Радиатор двигателя оставался в принципе тем же, что и раньше. Добавился промежуточный радиатор, в котором охлаждалась топливовоздушная смесь, между первой и второй ступенями наддува. Общая емкость промежуточного радиатора составляла 4,8 галлона, в том числе 0,5 галлона емкость расширительного бачка.
