Р-39 Airacobra. Модификации и детали конструкции

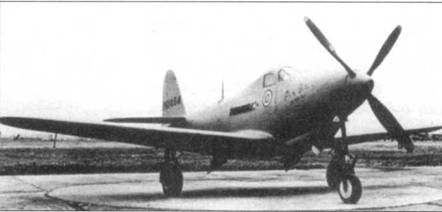

Пять истребителей Р-63А-9-ВЕ прошли переоборудование в самолеты-мишени RP- 63- 12-ВЕ. С них демонтировали вооружение и бронезащиту. Вместо стандартной брони была поставлена более толстая. Самолет RP-63-12-ВЕ серийный номер 42- 69654 изначально был окрашен в желтооранжевый цвет с черной антибликовой полосой перед козырьком кабины пилота. Обратите внимание на «исчезнувший» воздухозаборник за кабиной пилота. В 1948 г. самолет RP-63-12 — BE переименовали в QF-63F-DT.


Р-39 Airacobra. Модификации и детали конструкции

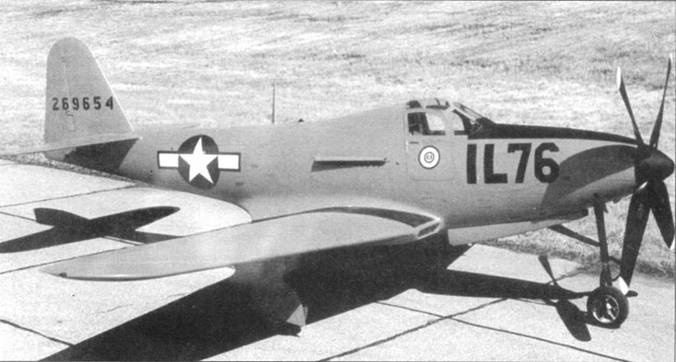

Тот же самый самолет, но вместо бортового номера в носовой части фюзеляжа с обоих сторон написано «PIN BALL». Обратите внимание на резервный ПВД под правой плоскостью крыла.


Начиная с Р-63А-6-ВЕ, на «Кинкобрах» под крылом стали монтировать держатели для 75-галлонных дополнительных топливных баков или бомб калибром до 500 фунтов. Стандартный подфюзеляжный держатель, при этом, сохранялся. Всего изготовлено 130 самолетов Р- 63А-6-ВЕ, за ними последовало 150 Р- 63А-7-ВЕ. Начиная с 7-й серии «Кингкобры», предназначенные для USAAF, поставлялись неокрашенными, в то время как самолеты для ВВС Красной Армии по-прежнему красили в грязно-оливковый и нейтральный серый цвета. Размах горизонтального оперения был увеличен на 16 дюймов, а хорда руля высоты — на два дюйма.

200 истребителей Р-63-А-8-ВЕ получили устройства впрыска в цилиндры двигателя воды и новые воздушные винты Аэропродактс диаметром 11 футов. Р- 63А-9-ВЕ отличались от Р-63А-8-ВЕ лишь наличием дополнительного бронирования кабины летчика.

Последняя серия — Р-63А-10-ВЕ, их построили 730 штук и почти все отправили в СССР. Вместо 37-мм пушки М4 на этих «Кинкобрах» стояли пушки того же калибра, боекомплект к пушки был увеличен до 38 снарядов. Пушка комплектовалась электрическим прицелом N-9.

Первые пилотируемые самолеты-мишени для USAAF были переделаны из Р- 63А-9-ВЕ. Пять самолетов переоборудовали в мишени RP-63A-11-BE путем установки более толстой обшивки планера и пересмотра схемы бронирования. С самолетов демонтировали вооружение, системы впрыска воды в цилиндры двигателей и оборудования для подвески дополнительных топливных баков. Самолеты-мишени полностью целиком окрашивались в яркий оранжево-желтый цвет для лучшей заметности. За первыми мишенями последовали пять RP-63A-11-BE и 95 RP-63A-12-ВЕ, эти сто самолетов были переоборудованы из Р-63А-10-ВЕ.

Количество построенных, шт. 1725

Вооружение: одна 37-мм пушка, четыре 0.50-калиберных пулемета

Двигатель Аллисон V-1710-93/95

Мощность, л.с. 1325

Максимальная скорость, мили/час 410 миль/ч на высоте 25 000 футов

Скороподъемность25 000 футов за 7,3 мин.

Практический потолок, футы 43 000

Максимальная дальность полета, мили 2200

Боевая дальность полета, мили 450

Размах крыла, футы 38 футов 4 дюйма

Длина 32 фута 8 дюймов

Высота 10 футов 6 дюймов

Масса пустого 6375 фунта

Масса полная 8800 фунтов

Максимальный взлетный вес 10 500 фунта

Максимальная емкость внутренних топливных баков 126 галлонов

Максимальная емкость внешних топливных баков 325 галлонов


Р-39 Airacobra. Модификации и детали конструкции

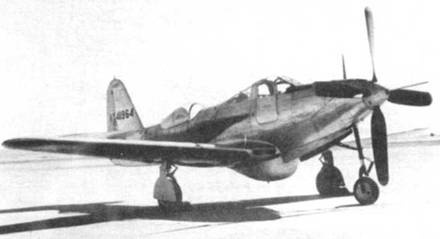

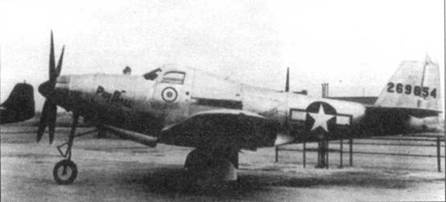

Опять на снимке RP-63-12-BE серийный номер 42-69654, теперь самолет не желтый, а цвета неокрашенного дюраля. Название «PIN BALL» являюсь обычным прозвищем всех «Кингкобр».


Р-39 Airacobra. Модификации и детали конструкции

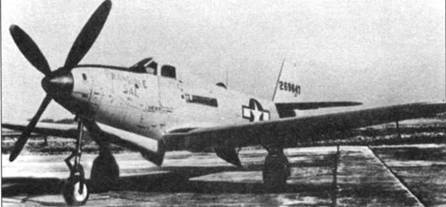

Еще один самолет-мишень: RP-63-12-BE серийный номер 42-69647 «FRANGIBLE SAL».


Р-39 Airacobra. Модификации и детали конструкции

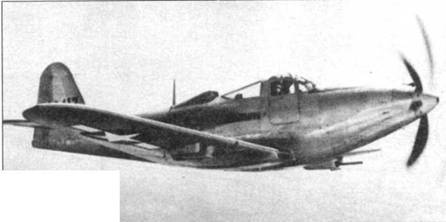

В полете «Кингкобра», под крылом подвешены гондолы с крупнокалиберными пулеметами.


Р-39 Airacobra. Модификации и детали конструкции

Форма подкрыльевой пулеметной гондолы «Кингкобры» была более обтекаемой по сравнению с формой гондолы «А эрокобры» модели P-39Q.


Р-39 Airacobra. Модификации и детали конструкции

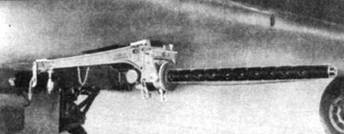

Подкрыльевой крупнокалиберный пулемет, гондола снята.


Р-39 Airacobra. Модификации и детали конструкции

Официальный снимок приборной доски самолета Р-63А.


Р-39 Airacobra. Модификации и детали конструкции
Р-39 Airacobra. Модификации и детали конструкции

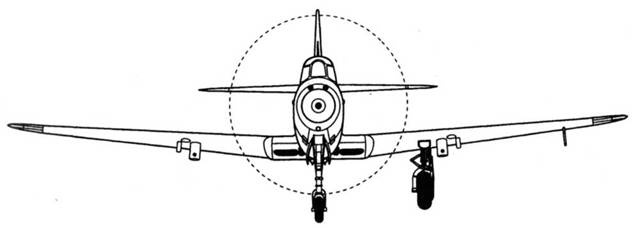

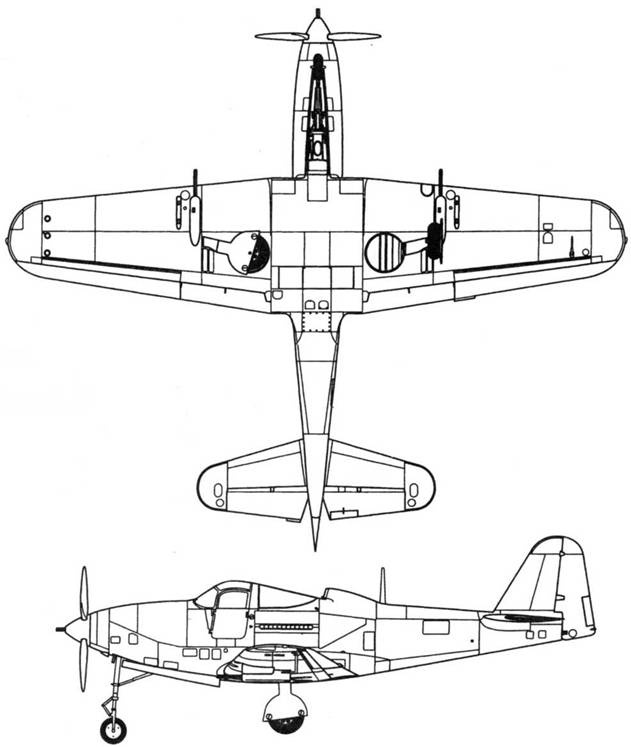

Р-63А


Р-39 Airacobra. Модификации и детали конструкции

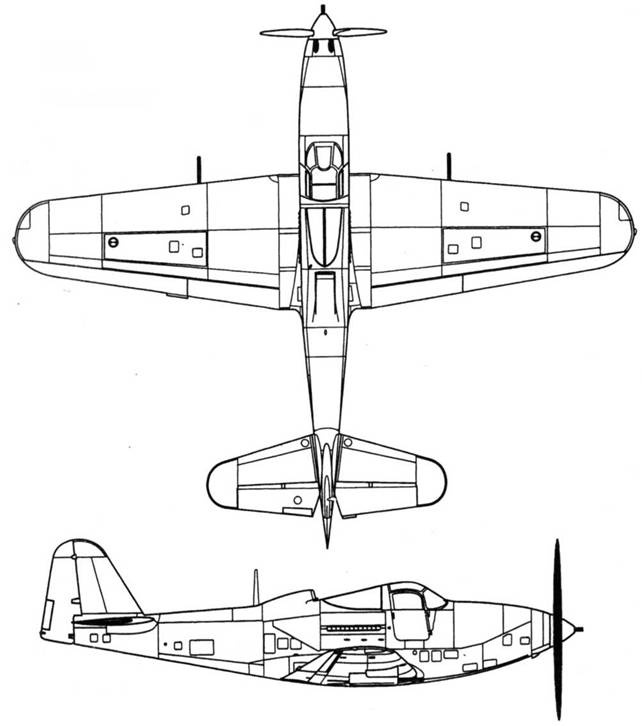

Р-63А


Р-39 Airacobra. Модификации и детали конструкции

RP-63A


Р-39 Airacobra. Модификации и детали конструкции

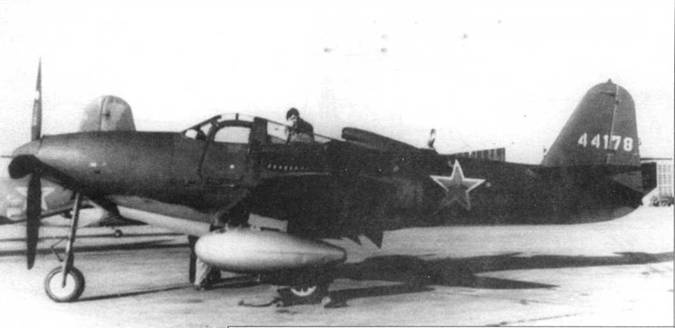

Истребитель P-63C-5-RE подготовлен к перегонке в Советский Союз. На сделанным в профиль снимке хорошо заметен подфюзеляжный киль.


Р-39 Airacobra. Модификации и детали конструкции

Единственный двухместный самолет Р-63С получил обозначение ТР-63С.
