Открыта крышка разъема подсоединения к бортовой сети наземного источника электроэнергии. Напряжение бортовой электросети «Кингкобры» составляло 24 В.


Р-39 Airacobra. Модификации и детали конструкции

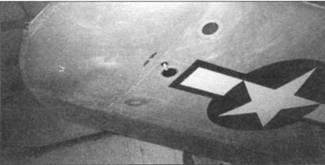

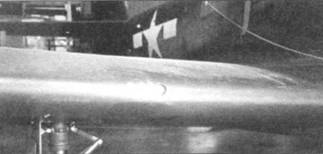

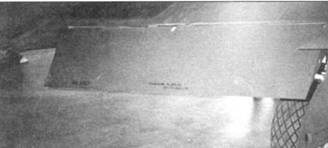

Участок нижней поверхности центроплана левой плоскости крыла.


Р-39 Airacobra. Модификации и детали конструкции

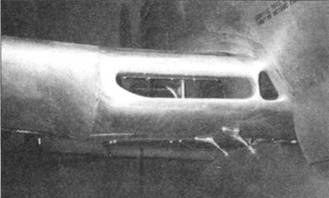

Через воздухозаборники в носках центроплана воздух подводился к маслорадиатору и радиатору двигателя. Обратите внимание на небольшой воздухозаборник треугольного сечения.


Р-39 Airacobra. Модификации и детали конструкции

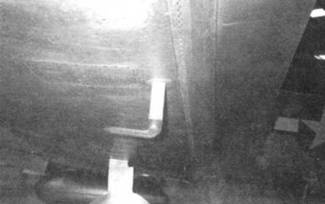

Воздуховоды изнутри окрашены в черный цвет.


Р-39 Airacobra. Модификации и детали конструкции

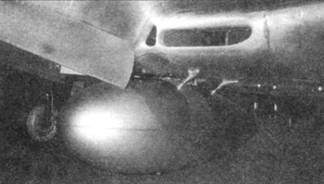

Под фюзеляжем подвешен дополнительный топливный бак. На этом узле можно было подвешивать баки емкостью 64 или 75 галлонов.


Р-39 Airacobra. Модификации и детали конструкции

Вид на внешний топливный бак сзади. Видны также открытые створки трех маслорадиаторов.


Р-39 Airacobra. Модификации и детали конструкции

По одному аэронавигационному огню установлено в кромках правой и левой законцовок крыла — совершенно иная чем на «Аэрокобре» установка АНО. Идентификационные огни «Кингкобры» не отличаются от светотехнических устройств аналогичного назначения на «А эрокобре».


Р-39 Airacobra. Модификации и детали конструкции

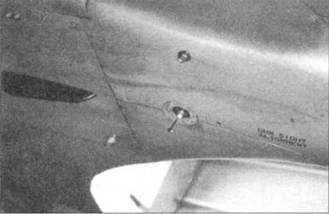

Приемник воздушного давления монтировался на нижней поверхности левого крыла.


Р-39 Airacobra. Модификации и детали конструкции

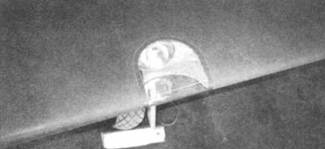

Вместо убираемой посадочной фары как на Р-39, на «Кингкобре» ставилась фиксированная посадочная фара в носке левой плоскости крыла.


Р-39 Airacobra. Модификации и детали конструкции
Р-39 Airacobra. Модификации и детали конструкции

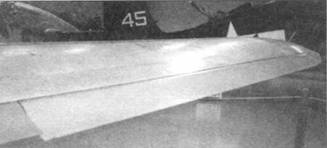

Простой отклоняемый закрылок «Кингкобры» принципиально отличался от закрылков «Аэрокобры». На снимке — отклоненный правый закрылок, максимальный угол отклонения 45 град.


Р-39 Airacobra. Модификации и детали конструкции

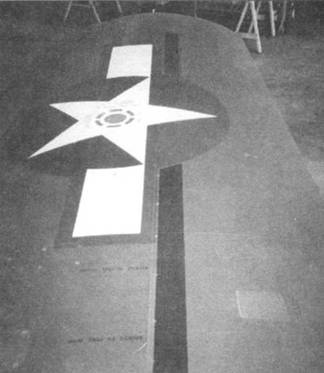

Обшивка элеронов «Кингкобры» — металлическая, а не матерчатая как на Р-39. Триммеры на элеронах имелись только у самолетов P-63C–I-BE и Р-63С-5-ВЕ.


Р-39 Airacobra. Модификации и детали конструкции

В носке правой плоскости крыла установлена камера фотокинопулемета.


Р-39 Airacobra. Модификации и детали конструкции

Отклоненный правый закрылок. Привод закрылка — электрический


Р-39 Airacobra. Модификации и детали конструкции

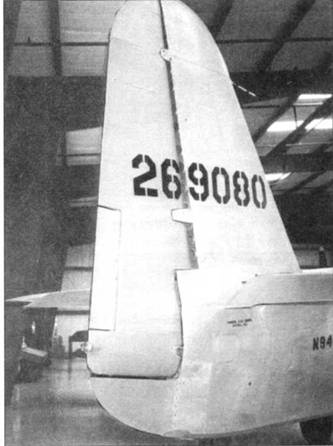

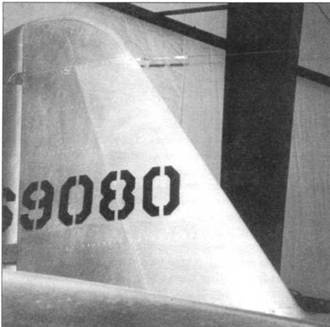

На Р-63А высота руля направления такая же как высота киля.


Р-39 Airacobra. Модификации и детали конструкции

После установки подфюзеляжного киля на истребителе Р-63С общая высота вертикального оперения стала больше высоты руля направления.


Р-39 Airacobra. Модификации и детали конструкции

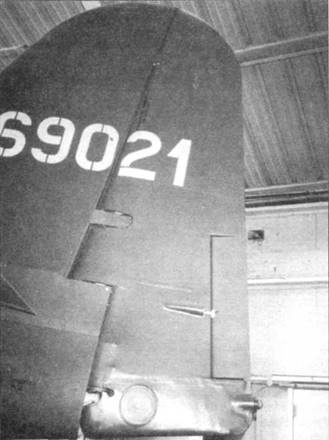

Обшивка руля направления — полотняная. Привод триммера расположен слева.


Р-39 Airacobra. Модификации и детали конструкции

Ниже триммера на руле направления закреплен строевой огонь белого цвета.


Р-39 Airacobra. Модификации и детали конструкции

Крепление натяжной радиоантенны к килю.


Р-39 Airacobra. Модификации и детали конструкции

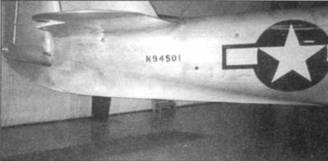

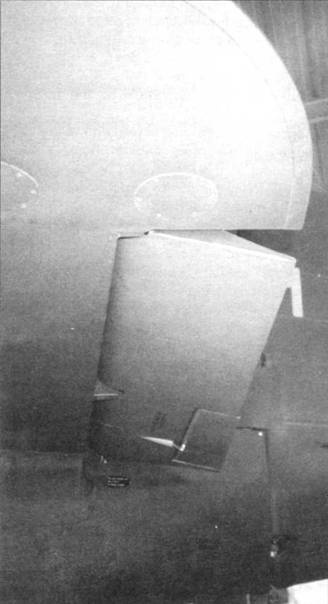

Подфюзеляжный киль истребителя Р-63С был введен для улучшения устойчивости по курсу.


Р-39 Airacobra. Модификации и детали конструкции

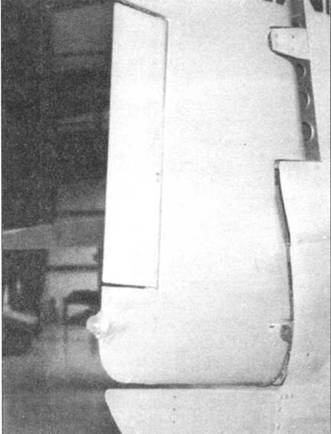

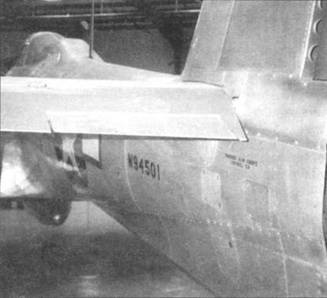

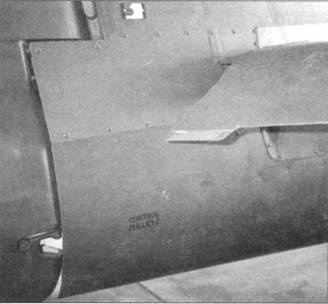

Вид снизу на руль высоты, обратите внимание на привод триммера.


Р-39 Airacobra. Модификации и детали конструкции

Триммер имеется только на левом руле высоты.


Р-39 Airacobra. Модификации и детали конструкции

На правом руле высоты вместо триммера установлена регулировочная пластина. Обшивка элеронов «Кингкобры» выполнена из металла, однако обшивка рулей — полотняная.
