Р-39 Airacobra. Модификации и детали конструкции

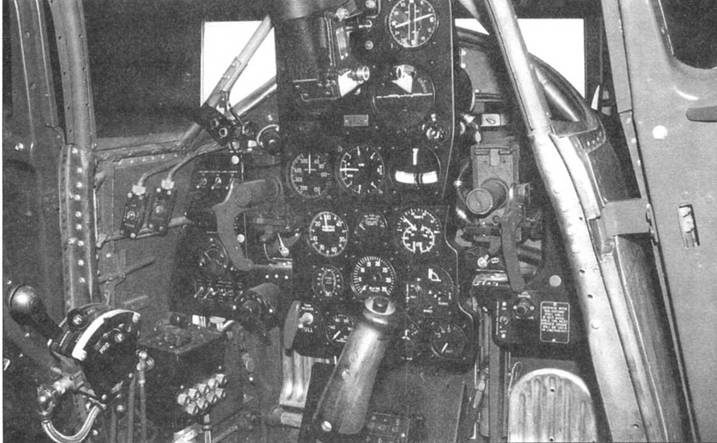

Приборная доска истребителя P-39N из авиационного музея в Янксе.


Р-39 Airacobra. Модификации и детали конструкции

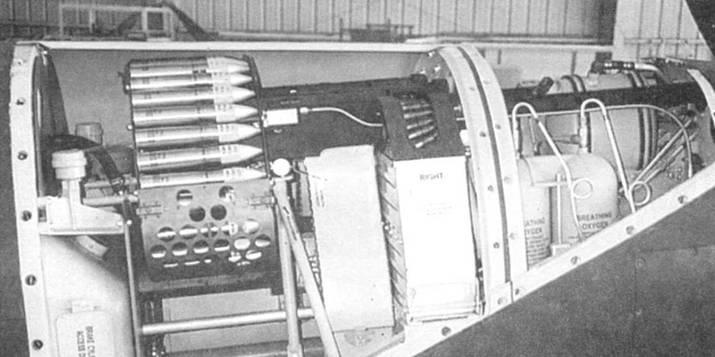

Отсек вооружения истребителя Р-63А, на котором летал Фрэнк Борман


Р-39 Airacobra. Модификации и детали конструкции

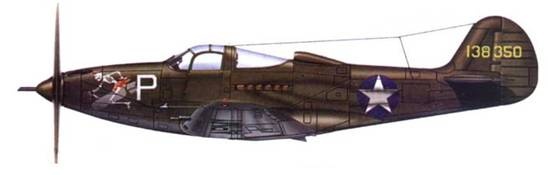

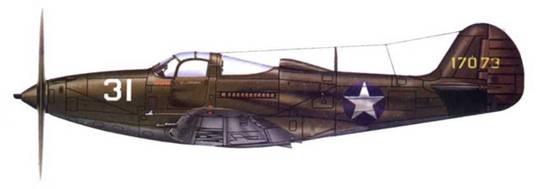

Большинство из 20 построенных истребителей Р-39С поступили на вооружение 31st Pursuit Group. Это были первые «Аэрокобры» окрашенные по стандартной схеме: грязно- оливковый верх и нейтрально серый низ. Самолеты имели маркировку USA АС предвоенного образца.


Р-39 Airacobra. Модификации и детали конструкции

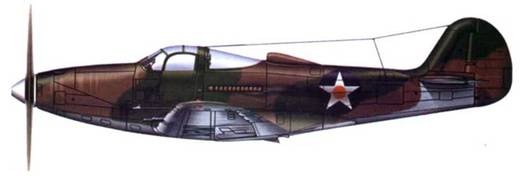

Р-4Ю лейтенанта Зида Фонтейна из 347-й истребительной группы. Новая Каледония, апрель-май 1942 г. Самолет окрашен по землисто/зеленой камуфляжной схеме RAF.


Р-39 Airacobra. Модификации и детали конструкции

P-39D-1 — BE лейтенанта И.А. Эриксона из 35-й истребительной эскадрильи 8-й истребительной группы, Милн-Бэй, Новая Гвинея, 1942 г.


Р-39 Airacobra. Модификации и детали конструкции

P-39 лейтенанта Лесли Спунта из 57- й истребительной эскадрильи 54-й истребительной группы. 54-я группа дислоцировалась на Аляске с июня по декабрь 1942 г. Самолеты группы действовали над Алеутскими островами.


Р-39 Airacobra. Модификации и детали конструкции

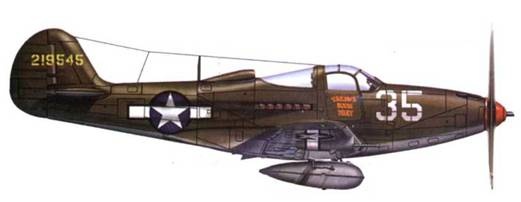

На истребителе P-39Q-1 «ТАRAWA BOOM DEAT» летал майор Джозеф X. Пауэлл из 72-й эскадрильи 21-й истребительной группы, Марианские острова, 1944 г.


Р-39 Airacobra. Модификации и детали конструкции

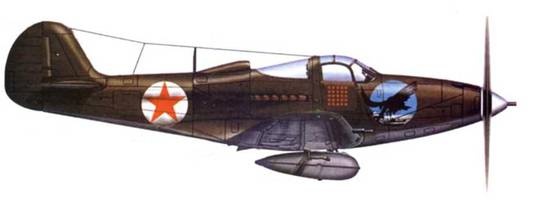

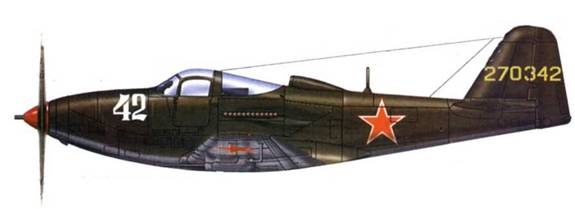

P-39N майора В.Ф. Сиротина, ВВС РККА. 1944 г.


Р-39 Airacobra. Модификации и детали конструкции

Поставленные в Советский Союз «Кингкобры» были окрашены по стандартной схеме для самолетов USAAF: грязно оливковый верх и нейтрально серый низ Как правило, на вертикальном оперении сохраняется написанный желтой краской серийный номер


Р-39 Airacobra. Модификации и детали конструкции

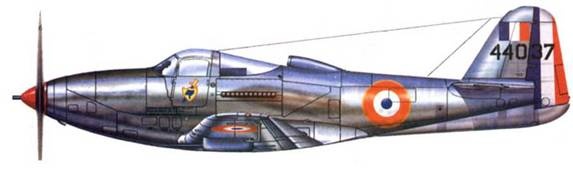

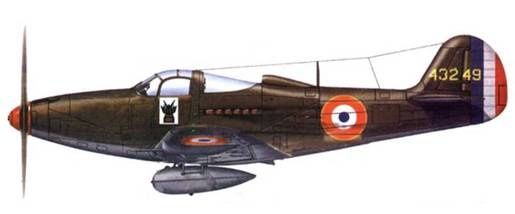

Истребитель P-39Q ВВС Свободной Франции. GC III/6 «Rossillon», 1944 г. Самолеты данного французского подразделения выполнили несколько полетов на патрулирование побережья Северной Африки.


Р-39 Airacobra. Модификации и детали конструкции

Р-63С «Кингкобра» из GC II/9 «Auvergne», Индокитай, 1949 г.


Р-39 Airacobra. Модификации и детали конструкции

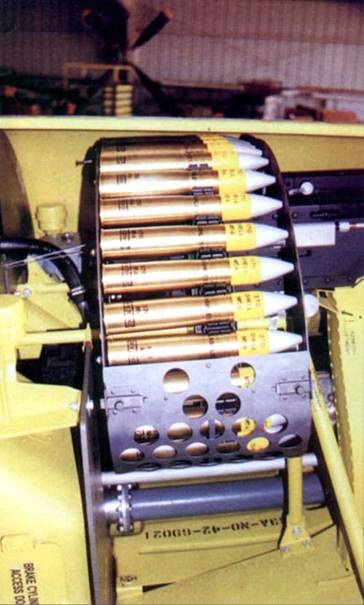

На восстановленном истребителе Р-63 «Кингкобра», который ныне хранится в Чино, шт. Калифорния, некогда летал астронавт Фрэнк Борман. Обратите внимание на качество реставрации: воспроизведены не только детали носового отсека фюзеляжа с вооружением, но и надписи на снарядах к 37-мм пушке.


Р-39 Airacobra. Модификации и детали конструкции

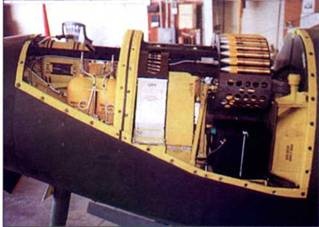

Носовой отсек вооружения «Кингкобры» со снятыми панелями обшивки. Силовая конструкция фюзеляжа в носовой части по сравнению с «Аэрокоброй» изменена с целью облегчения обслуживания пушки и пулеметов — отсутствует горизонтальный стрингер.


Р-39 Airacobra. Модификации и детали конструкции

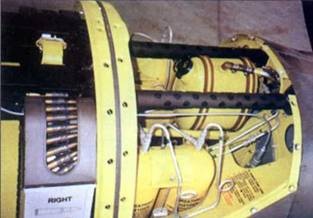

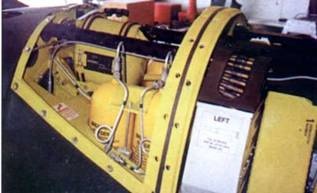

Баллоны с кислородом расположены в самой передней части носового отсека по обоим бортам. Пушка и пулеметы на «Кингкобре» располагались так же, как на «Аэрокобре», но в остальном компоновка носового отсека фюзеляжа полностью изменена.


Р-39 Airacobra. Модификации и детали конструкции

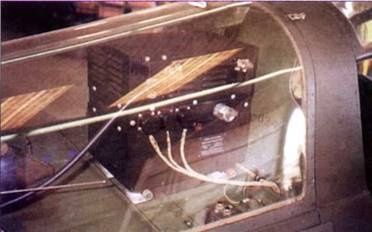

Вид сквозь задний сегмент фонаря кабины «Кингкобры». Хорошо виден радиоприемник.


Р-39 Airacobra. Модификации и детали конструкции

Между стволами пулеметов находится маслобак. На «Кингкобре» добираться к маслобаку гораздо удобнее, чем на «Аэрокобре».


Р-39 Airacobra. Модификации и детали конструкции

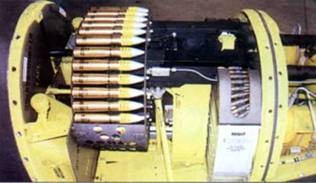

Интерьер носового отсека фюзеляжа окрашен в ярко-желтый цвет. На снимке хорошо виден патронный ящик правого 12,7-м пулемета.


Р-39 Airacobra. Модификации и детали конструкции

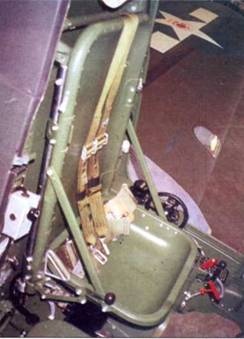

Кресло летчика истребители Р-63А «Кичгкобра».


Р-39 Airacobra. Модификации и детали конструкции

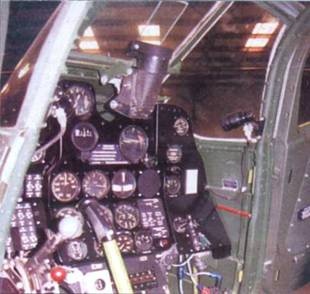

Общий вид приборной доски истребителя Р-63 «Кингкобра». Она очень сильно похожа на приборную доску истребителя P39N «Аэрокобра». Интерьер кабины зеленого цвета.


Р-39 Airacobra. Модификации и детали конструкции

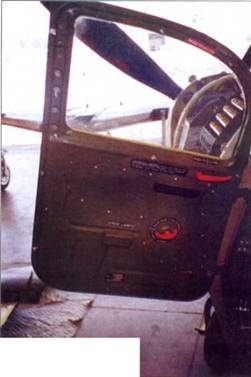

Внутренняя поверхность левой дверцы кабины истребителя Р-63 А.
