Самолеты A-20G-1-DO отличались от своих предшественников глухим носом и экипажем из двух человек. В носовой части фюзеляжа вместо места бомбардира стояли пушки или пулеметы. Двигатели остались прежними — R-2600-23. Вооружение изменилось и состояло из четырех 20-мм пушек М-1, установленных в носу (боекомплект 60 выстрелов на ствол), двух 12,7-мм пулеметов «Браунинг» (500 выстрелов на ствол) по бортам фюзеляжа, двух 12,7-мм пулеметов в хвостовой установке и один 7,62- или 12,7-мм пулемет в днище хвостовой части фюзеляжа. Под крыльями предусматривалась возможность подвесить четыре бака по 644 л каждый.

Конструкция сохранилась без изменений в сериях G-5, G-10 и G-15. Всего построили 250 самолетов. Усиление вооружения и конструкции самолета привели к его перегрузке, тогда как мощность двигателей осталась прежней. В результате летные качества самолета резко ухудшились. Поэтому военные были не в восторге от этих машин. От производителя потребовали улучшить характеристики машин. Кроме того, военные предложили заменить ненадежные пушки М-1 на проверенные пулеметы калибра 12,7 мм с боекомплектом 400 выстрелов на ствол. Первые, вооруженные пулеметами вместо пушек А-20 появились в рамках серии G-20. Большинство пушечных G-20 (250 штук) отправили по ленд-лизу в СССР.

A-20G отличался от прежних модификаций закрытой вращающейся турелью «Мартин». Турель, оснащенная электрическим приводом, несла два 12,7-мм пулемета «Браунинг». Турель обеспечивала круговой сектор обстрела и практически не имела мертвых зон.


A-20 Boston/Havoc

A-20J представлял собой тот же A-20G, но с остекленным носом. Данный самолет предназначался на роль машины, ведущей группу A-20G. Их также использовали в качестве штурманских машин, поскольку они оснащались дополнительным комплектом навигационных приспособлений.


A-20 Boston/Havoc

A-20G (поздние)


A-20 Boston/Havoc

A-20J


A-20 Boston/Havoc

А-20А-С(ранние)


A-20 Boston/Havoc

А-20А-С(поздние)


A-20 Boston/Havoc

Хотя у A-20J был застекленный нос, они сохранили пару 12,7-мм пулеметов, поэтому при необходимости их можно было использовать в качестве штурмовиков. Иногда эти пулеметы снимали, чтобы облегчить машину. Этот A-20J летал в составе 410-й бомбардировочной группы 9-й воздушной армии.


Турель потребовала изменить конструкцию фюзеляжа. В районе турели фюзеляж сделали шире на 15 см. Пулемет, защищавший нижнюю полусферу, оставили на месте. В результате самолет стал нести девять 12,7-мм пулеметов с боекомплектом 400 выстрелов на ствол (6 в носу, 2 в турели, 1 в днище). Такое вооружение было обычным для американской бомбардировочной авиации. Крупнокалиберный «Браунинг» был практически единственным типом пулемета, стоявшим на американских самолетах.

Турель «Мартин» и вооружение из 9 «Браунингов» стало стандартным вооружением последовавших серий A-20G (-25, -30, 35, -40 и -45). Характерной чертой самолетов этих серий стал и дополнительный бензобак, устанавливаемый в бомбовый отсек. Бак имел обтекаемую форму и плотно садился на крышку бомбового отсека. Большой запас топлива позволял уверенно перегонять самолеты из Аляски в Сибирь. Поскольку люк закрывался баком, самолет мог брать только четыре 227-кг бомбы на внешнюю подвеску. Была возможна и обратная конфигурация: баки подвешивались под крыльями, а бомбы помещались в бомбовый отсек. Самолет оснащался бомбовым прицелом, который позволял в какой-то мере компенсировать отсутствие в экипаже бомбардира.

Мысль о том, как бы усилить огневую мощь самолета, беспокоила не только конструкторов, но и летчиков. В некоторых частях под крыльями самолетов подвешивались трехметровые трубчатые направляющие для ракет М8 калибра 4,5-дюйма (11,43 см). A-20G мог нести до двенадцати таких ракет, сгруппированных в четыре батареи по три. Направляющие подвешивались на рамочном станке, который обеспечивал небольшой угол наведения.

Работы над ракетами М8 начались в 1941 году, а первые пробные пуски состоялись год спустя. Зимой 1943/44 г.г. ракеты впервые применили против японцев в Бирме и немцев в Италии. М8 служили для борьбы с наземными объектами. Боевая головка ракеты М8А3 содержали 1,82 кг взрывчатки, а ракеты М8Т22 -1,93 кг. Ракета оснащалась твердотопливным двигателем, работавшим в течение 0,3 сек. Масса ракеты составляла 17,5 кг, начальная скорость 935 км/ч, дальность полета 0,5 км.

А-20, вооруженные ракетами М8, использовали для борьбы с танками, но скоро выяснилось, что овчинка не стоит выделки. Проблемы с использованием ракет не окупали получавшихся результатов. Поэтому вскоре от их использования на «Хавоках» отказались.


A-20 Boston/Havoc

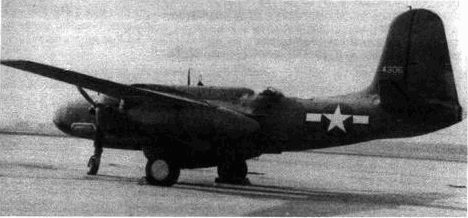

Самолеты А-20Н/К представляли собой те же A-20G/J, но с форсированными двигателями. Внешних отличий самолеты не имели. Этот самолет долго хранился после Второй Мировой войны, но позднее его все равно отправили на слом. Позднее удалось найти один самолет, попавший в частные руки и потому сохранившийся.


A-20 Boston/Havoc

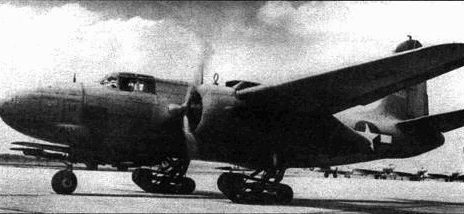

Необычный эксперимент проводился с одним А-20Н. Самолет оснастили гусеничными тележками, что должно было позволить машине взлетать и садиться, несмотря на грязь и снег.


A-20 Boston/Havoc

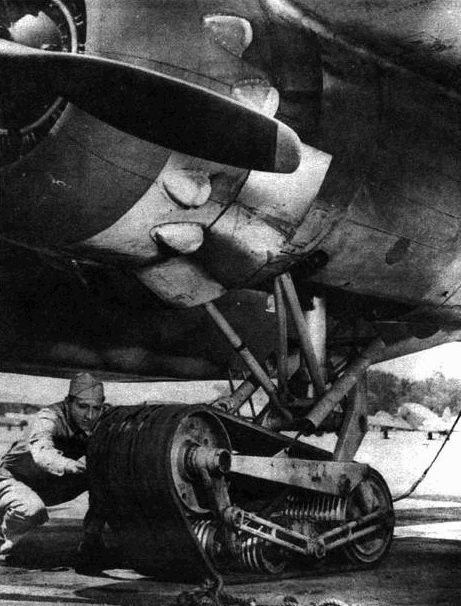

Гусеничная тележка вместо колеса также должна была позволить самолету садиться на аэродромах с поврежденной ВПП. Американцы часто захватывали аэродромы в плохом состоянии. Однако специальные аэродромные бригады быстро приводили взлетные полосы в порядок, поэтому необходимость в гусеничном шасси отпала.


Двигатели «Райт R-2600-23», стоявшие на А-20, развивали мощность 1600 л.с./1176 кВт. Так как масса самолета заметно подросла, мощности двигателей уже не хватало. Поэтому вскоре появился A-20H-DO, оснащенный двигателями R-2600-29 мощностью 1700 л.с./1250 кВт. Всего завод в Санта-Монике построил 412 бомбардировщиков А-20Н. Кроме двигателей самолет А-20Н ничем не отличался от A-20G.

Один А-20Н в порядке эксперимента оснастили гусеничным шасси. По мысли конструкторов гусеничное шасси позволило бы самолету действовать с полуразрушенных аэродромов. Такие аэродромы часто доставались американцам на Тихом океане после отступления японцев. Взлетно-посадочные полосы таких аэродромов часто были уничтожены в результате американских бомбардировок или самими японцами. Гусеницы также позволили бы самолетам взлетать с заснеженных и обледенелых ВПП, в пустынях и на других малоподходящих территориях.
